◆概述：

　　ZZBR板式换热机组将换热设备、水泵、控制设备组合成高度一体化的整体，使各个组成部位有机结合、协调运转，具有结构紧凑、占地少、使用效率高、噪音低等优点。极大的简化和加快供热工程的设计及施工安装进度，使工程总造价显著降低。
ZZBR板式换热机组应用于以锅炉、城市管网或废热为热源的风机盘管空调、散热器采暖、地板辐射采暖及生活热水系统等。

◆工作原理：

　　ZZBR板式换热机组由板式换热器、温控阀、循环泵（二次侧）、补水泵、阀门、仪表、电控柜和附件等严密组合而成，相当于一个完整的“换热站”。一次侧热煤经过温控阀进入板式换热器放出热量后排出；二次侧低温水经循环泵进入板式换热器加热后送出。温度传感器设在二次侧热水出口，将温度信号反馈于温控阀，调节热媒流量从而控制二次侧出水温度。补水泵接受压力传感器的压力信号，自动启停，保持系统压力稳定。为了使设备具有更强的调节适应能力，ZZBR板式换热机组设计了独特的二次侧旁通管路，在满足用户使用要求的前提下，尽量降低二次侧水流阻力损失，从而配备耗电量更小的循环泵，节省电能。

◆控制系统：

　  ZZBR板式换热机组控制系统包括：
1、温度控制：机组的温度控制由ZQSH系列恒温控器来完成。装设在二次侧出口的温度传感器输送水温信号至恒温控制器，比较设定温度与实际温度的差别后，恒温控制器输出相应的信号至电动阀执行器，执行开关命令调节电动阀的开启度，从而实现温度控制。ZQSH恒温控制器，采用进口产品，具有控温准确稳定无故障等优点，控温精度±1℃。

2、压力控制：机组的压力控制由带压力传感的电接点压力表完成。电接点压力表测量系统回水压力，比较设定的上、下压力极限，并输出开关信号至电控柜，启动或关闭补水泵。系统压力低于下限压力时启动补水泵，增大压力；系统压力超出上限时，关闭补水泵。多余水量由膨胀水箱或密闭膨胀水罐吸收。

3、水泵控制：循环泵一般为二台，一用一备，具有联锁保护、轮流启动功能；电功率较大的泵采用降压启动方式；补水泵一台；电控柜装有电压表和电流表，具有故障报警和各种电气保护功能。
另外客户有特殊要求的，可按要求特殊设定。

◆性能特点：

1、结构紧凑、占地少：借助电脑三维设计，不仅仅是简单的拼合，而是科学合理的布置各组成部件，最大限度的压缩占地面积，只占用传统安装方式1/3～1/8的空间。
2、性能优异：选择最相匹配的部件，从而使整个机组有极佳的性能。
3、质量可靠：每一个组成部件都经过精心设计和选型，在经过严密的工序组装和严格的质量检验，层层把关，确保100%优质。
4、节约成本：节约占地，节省大量安装成本，缩短安装时间，效益显而易见。
5、简化设计和施工：设计人员只需选定板式换热机组，其内部组成  由我们负责选型，可节省设计人员的时间。施工时，只需对应连接管道，简单  ，不存在安装错误。
6：便于集中管理：板式换热机组一体化结构，免除用户应因不同厂家产品产生的售后服务不一致的麻烦，由我们统一负责。

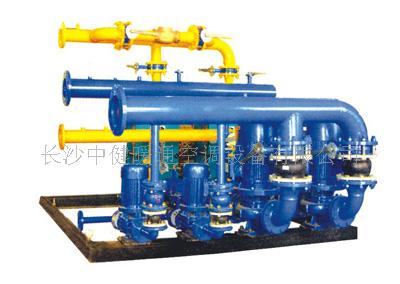

ZZBR板式换热机组
