630模具胶应用领域:
树脂、玩具、礼品、工艺品花纹精细的产品，用于包模、灌注模具产品
|

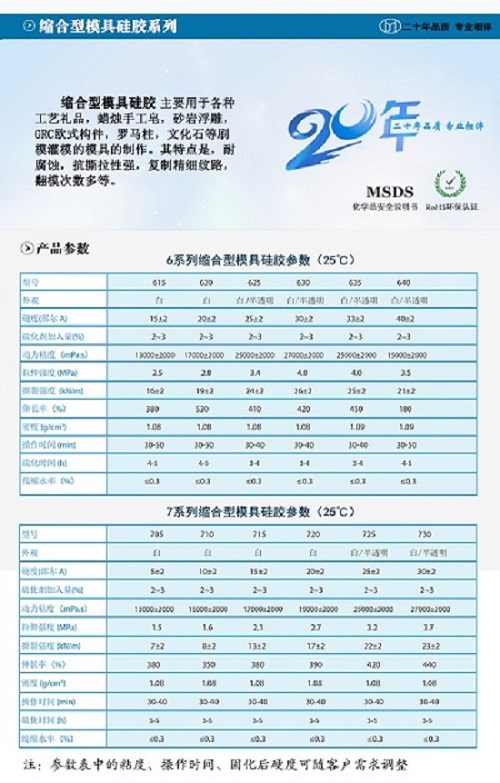

630模具胶用途： HY630液体模具硅胶硬度大，适用于做分片模或片模,主要用于中件树脂工艺品，中件的浮雕塑像，人物复制像，家私家俱装修，建筑装饰做中件水泥模用。具有拉力好，撕裂强度好，耐高温，翻模次数多，可反复使用等优点，并且收缩率能达到千分之二。 产品特色： HY630液体模具硅胶,具有优异的流动性，良好的操作性，室温下加入固化剂2%—3%，30分钟内还可操作，2—5小时后就会成型，具有不变形、耐高温、耐酸碱，不膨胀等优点。 标准参数： |
|
|
型 号 |
外观 |
粘度 (cps) |
硬度 (Ao) |
拉伸强度(Mpa) |
抗撕裂强度 (KN/m) |
伸长率(%) |
固化剂添加比 (%) |
操作时间(h) |
固化时间(h) |
|
HY630 |
白色 |
30000~38000 |
30±2 |
≥3.8 |
≥28 |
≥380 |
2~3 |
0.5~1 |
2~5 |
注：液体模具硅胶的颜色，可根据用户需求进行定制。
使用说明：
HY630液体模具硅胶，为白色或红色流动性液体，一般产品固化后，硬度为36±2A°不等。如果客户需要做大件产品，如开分片模具，就要用硬度高的液体模具硅胶来做模 ; 相反，复杂的花纹及精细微小的模具，如包模，一定要用软的液体模具硅胶来做模。固化剂的添加量，可根据客户的实际要求而定，要求快速干燥、快速脱模具，相应的要多加固化剂。相反，如果需要慢一点脱模，就少加一点固化剂（但固化剂添加量最多不能超过5%）。
（注：本公司产品不主张添加矽油，特殊软硅胶模具或复杂花纹及精密细小的，可以加入5%-10%硅油来调整硅胶模具的柔软性，以便脱模。）
现将固化剂与硅胶配比的反应情况如下：
1、固化剂加量1%时，2.5小时胶体还会流动，6—8小时可以脱模。
2、固化剂加量2%时，50分钟—1小时胶体还会流动，2—3小时可以脱模。
3、固化剂加量3%时，28—30分钟胶体还会流动，1.5—2小时可以脱模。
4、固化剂加量4%时，10—15分钟胶体还会流动，1—1.5小时可以脱模。
中件水泥，雕塑，树脂工艺品用液体模具硅胶
898995850
