功能参数

产品型号

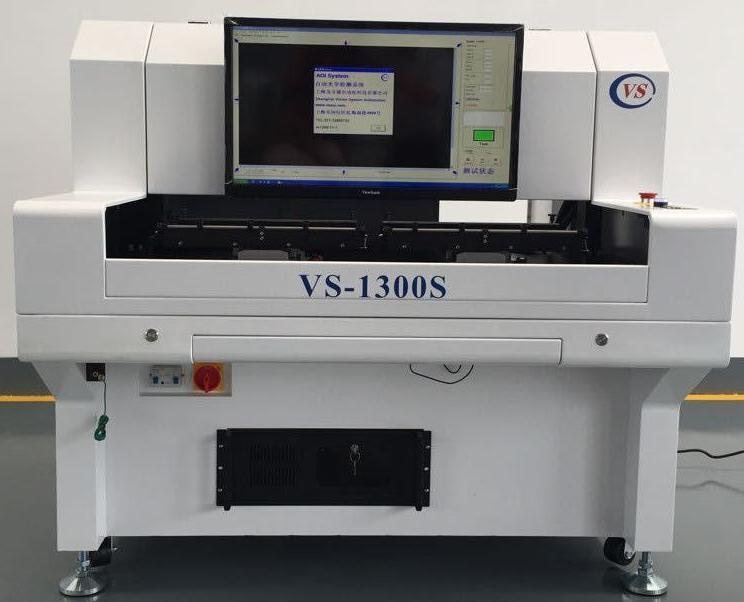

VS1300s

VS1500

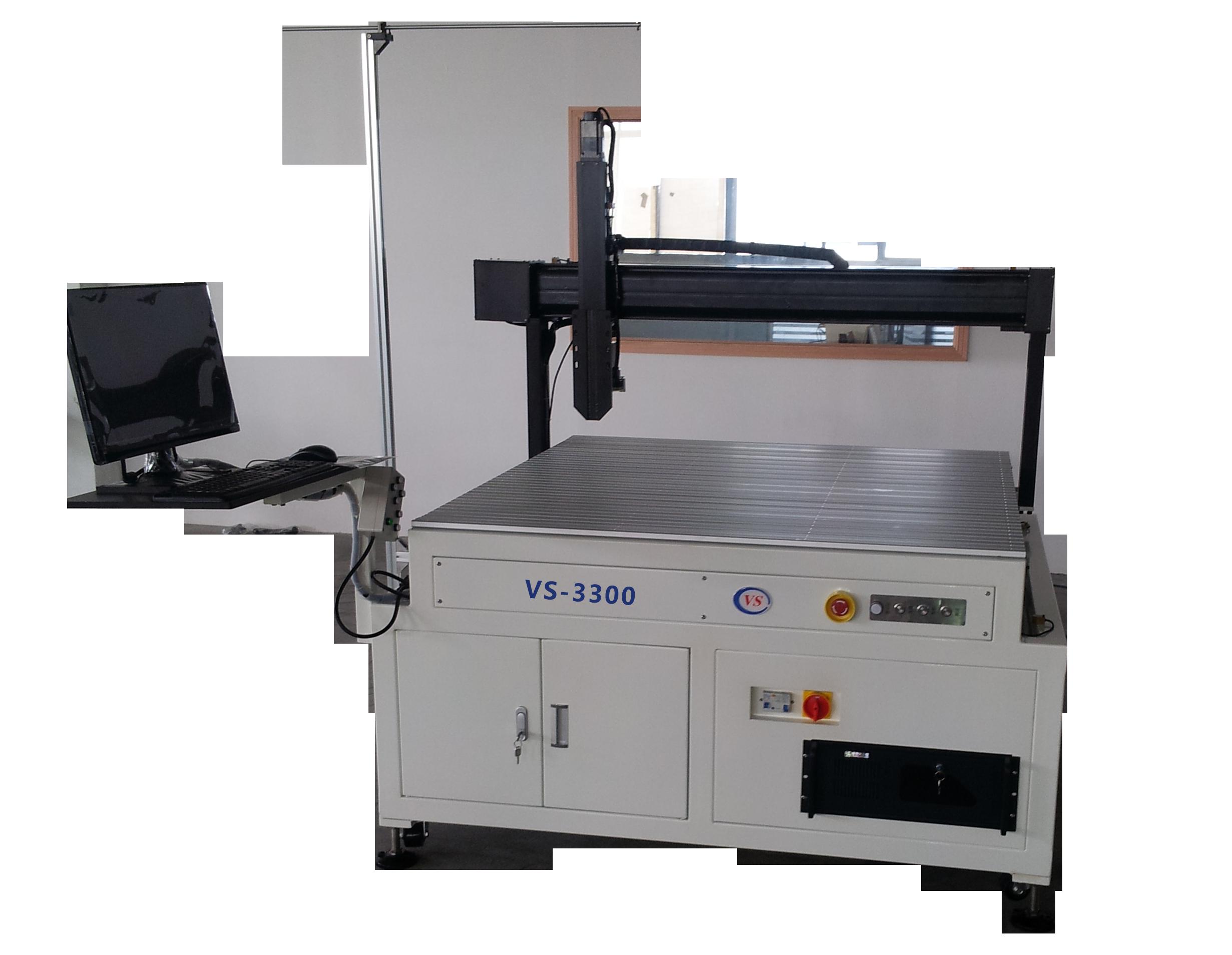

VS3300

适用制程

SMT锡膏印刷后，回流焊前及回流焊后

OR (波峰焊后)

SMT锡膏印刷后，回流焊前及回流焊后

LED全自动灌胶

检测方法

彩色图像学习、统计分析 .字符自动识别(OCR),颜色距离分析,IC桥接分析 ,黑白比重分析,亮度分析,相似度分析

彩色图像学习、统计分析 .字符自动识别(OCR),颜色距离分析,IC桥接分析 ,黑白比重分析,亮度分析,相似度分析

彩色3CCD智能数字相机

摄像系统

彩色3CCD智能数字相机

彩色3CCD智能数字相机

20μm，15μm，10μm

分辨率

20μm，15μm，10μm

20μm，15μm，10μm

环形塔状高亮度三色LED照明

照明系统

环形塔状高亮度三色LED照明

环形塔状高亮度三色LED照明

<1500mm

编程方法

快速手动编程，CAD坐标自动收索元件库导入

快速手动编程，CAD坐标自动收索元件库导入

治具

检查项目

锡膏印刷：有，无，偏斜，少锡，多锡，短路，污染

锡膏印刷：有，无，偏斜，少锡，多锡，短路，污染

AC伺服马达驱动和丝杆

元件检查：缺件，偏移，歪斜，立碑，侧立，翻件，极性反，错件，破损，AI元件弯曲，PCB板上异物等。

元件检查：缺件，偏移，歪斜，立碑，侧立，翻件，极性反，错件，破损，AI元件弯曲，PCB板上异物等。

＜10μm

焊点检查：锡多，锡少，连锡，锡珠，铜箔污染，波峰焊插件焊点检查

焊点检查：锡多，锡少，连锡，锡珠，铜箔污染，波峰焊插件焊点检查

AC 22OV±10%  50/60Hz  1KW

最小元件测试

01005chip,0.25pitchIC

OR (0603chip,0.5pitchIC)

01005chip,0.25pitchIC

10～40℃

SPC统计系统

记录测试数据进行统计分析，Excel输出格式查看生产品质情况

记录测试数据进行统计分析，Excel输出格式查看生产品质情况

10～80%RH(无凝霜）

条码系统

相机自动识别

相机自动识别

480KG

操作系统

WINOOWs XP,WINOOWs 7

WINOOWs XP,WINOOWs 7

1800×930×1380mm

远程控制

使用网络远程操作，简便快捷修改程序及排除故障

使用网络远程操作，简便快捷修改程序及排除故障

测试结果

通过28寸液晶显示器显示NG具体位置

通过22英寸液晶显示器显示NG具体位置

机械系统参数

机械系统参数Mechanical system parameters

PCB尺寸(双台面）

50×50mm～380×240mm50×50mm～380X240mm

50×50mm～520×400mm

PCB厚度

0.3～6mm

0.3～6mm

PCB弯曲度

＜3mm

＜3mm

PCB上下净高

上方≤40mm，下方≤60mm

上方≤40mm，下方≤100mm

PCB固定方式

压紧和张开自动夹具

压紧和张开自动夹具

X/Y驱动系统

AC伺服马达驱动和丝杆

AC伺服马达驱动和丝杆

定位精度

＜10μm

＜10μm

电源

AC 22OV±10%  50/60Hz  1KW

AC 22OV±10%  50/60Hz  1KW

环境温度

10～40℃

10～40℃

环境湿度

10～80%RH(无凝霜）

10～80%RH(无凝霜）

设备重量

650KG

520KG

外形尺寸

1345×1090×1180mm

1100×930×1380mm
