超声波检测原理
目前常用的基桩动测方法包括低应变反射波法、高应变动测法、超声波法、
动测法等。超声波法检测基桩由于检测精度高、不受桩长、桩径条件限制、
测试无盲区等优点，在混凝土基桩检测中应用越来越普及。其检测原理是对

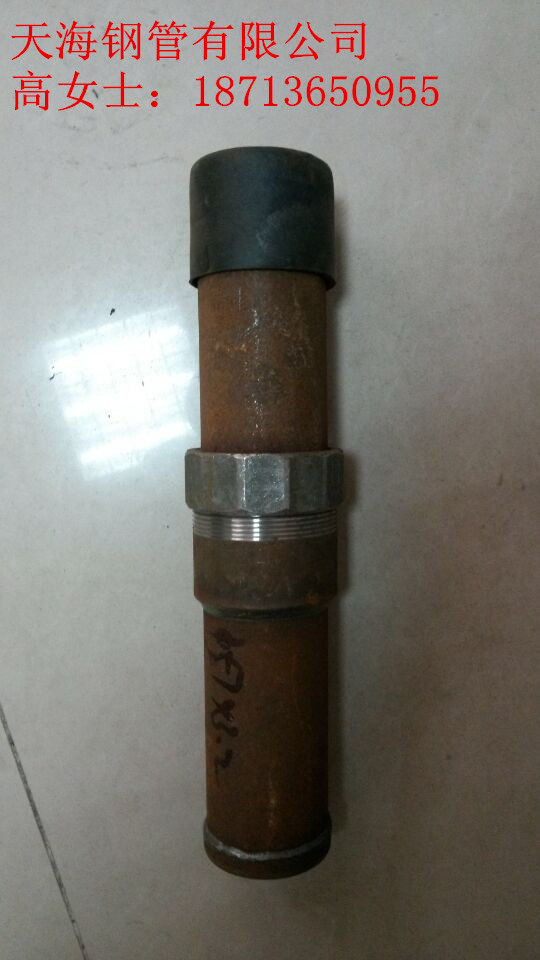

计划采用超声波法检测桩身质量的基桩，施工时在桩身中埋入声测管，
检测时发射换能器和接收换能器分别置于两根管道中，由声测管底部开始，
发射探头在某一个声测管中边上升边发射高频信号，该高频信号穿过混凝土
被另一个声测管中同步移动的接收换能器所探测。随着探头沿整个桩长提升
，依次测取各测点超声脉冲穿过两管道之间的混凝土，通过实测超声波在
混凝土介质中传播的声时、波幅和频率等参数的相对变化来检测声测管之间
混凝土的缺陷位置及影响程度，判定桩身完整性类别。混凝土是由多种材料
组成的多相非匀质体。对于正常的混凝土，声波在其中传播的速度是有一定
范围的，当传播路径遇到混凝土有缺陷时，如断裂、裂缝、夹泥和密实度差等，
声波要绕过缺陷或在传播速度较慢的介质中通过，声波将发生衰减，
造成传播时间延长，使．声时增大，计算声速降低，波幅减小，波形畸变，
利用超声波在混凝土中传播的这些声学参数的变化，来分析判断桩身混凝土质量。
该检测法在桥梁基桩完整性评价中是比较准确可靠的，其检测结果，
可对有缺陷的部位实施处理措施时进行指导。
