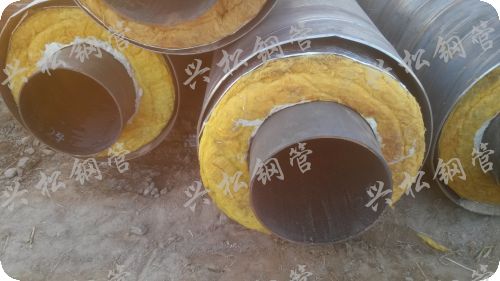

保温钢管外滑动式
1、工作钢管
3、滑动导向支架
4、耐高温玻璃棉
5、空气保温层
6、外套钢管
7、外套钢管防腐层
钢套钢复合保温钢管是地下直埋管道中的一种,选用没有混凝土结构的情况下也可以进行地下直埋的方法,即工作钢管的热膨胀在外管内进行,然后降低了材料本钱,缩短了施工日期,并保证了供热管道的安全性,可以在不一样温度环境下更安全的广泛应用,特别适用于高温蒸汽管道项目。运用温度可达150℃-450℃.保温材料多层错缝包扎,有用减少了热丢掉,一同在外套表面采用操控措施,防止冷桥的发生,然后使外套防腐层的温度操控得到了保证。疏水系统选用全封闭的方法,安顿活络,结构合理,安全可靠。钢套管上的排潮管既能及时排出湿润气体,又可作为平常工作的报警信号管。管道的热赔偿选用优异波纹管赔偿器,并将其装设在套管内,做成直埋方法,无须设置查询井,施工操作便利、工期短。适用于运送2.5MPa、350摄氏度以下的蒸汽或其它介质,该产品用钢管做外防护层,具有强度高,不易损坏,施工修理简洁,运用寿命长的长处。

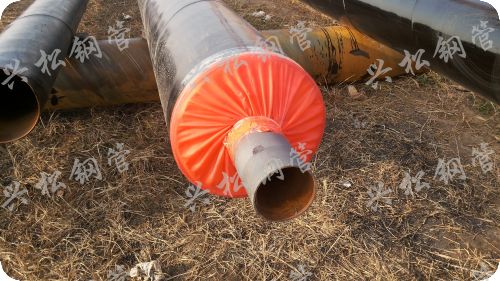

钢套钢直埋保温钢管
直埋预制蒸汽保温管
本公司出产的直埋预制蒸汽保温管适用于运送压力2.5Mpa,温度350℃以下的蒸汽管道。对于运送介质的高压、高温特色,一般选用复合保温结构(无机保温层和有机保温层)进行保温;产品外护管以高密度聚乙烯(PE)外护管为主(也可依照需求选用钢管外护管)。
产品结构及材料功用
直埋预制蒸汽保温芯管和外护管为脱开结构。
(1)芯管:用于运送蒸汽的工作钢管。
芯管材料功用、外径尺度、尺度公差、最小壁厚符合有关国家或行业标准,芯管表面去掉铁锈、油脂、水份等其它污染物。
(2)保护垫层:芯管与保温层之间防止因芯管位移而损伤无机保温层的夹层。芯管选用螺旋焊缝钢管、无机保温层为硬质材料时,设置保护垫层。保护垫层一般选用硅酸铝毡,密度≤192kg/m3,常温导热系数≤0.056w/(m?k);加热线缩短率≤4%。
(3)无机保温层:耐高温的无机绝热材料所制成的保温层。常温导热系数≤0.055w(m?k)根据不一样结构可选用微孔硅酸钙(密度≤220kg/m3)、硅酸镁、岩棉(密度≥110kg/m3),一同材料的含水率、耐温性、抗压强度等方针亦能满意有关需求。
(4)有机保温层:用有机绝热材料制成的保温层。选用聚氨酯硬质泡沫塑料,密度55-65kg/m3、抗压强度≥0.2MPa、常温导热系数≤0.027w/(m?k)、吸水率≤3%、适用温度≤140℃。
(5)外护管:保护保温层免受地下水腐蚀、支撑芯管并能接受一定压力的外防护层。依材料不一样,一般分成钢外护管、高密度聚乙烯塑料外护管、玻璃纤维增强塑料外护管、复合外护管等。本产品一般选用高密度聚乙烯(PE)作为外护管,但是在高水位或地表水丰厚的区域,有必要选用钢外护管
