LVT533T单轴双路倾角开关

1、    产品质保两年、终身免费维修。

2、    如产品未达到本店承诺的技术指标，可以退换货。

3、    技术工程师提供技术支持、技术解决方案 。

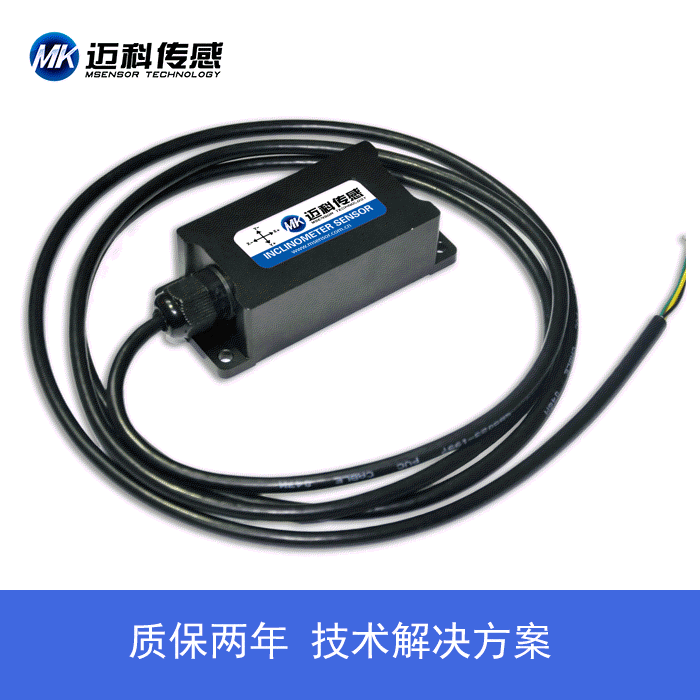

      LVT533T 是迈科传感科技推出一款高性能继电器输出型单轴双路倾角开关，产品测量范围0~±180°，内置一组继电器输出电路。当倾角值大于预设的报警阈值时，将输出一个无缘触点继电器信号（驱动电流1A）,打开电磁阀进行相对应的液压支腿调平。报警阈值在出厂时经过标定，用户也可自行设定报警角度阈值。

      产品集成进口核心单元，针对水平安全报警与平台调平监测相关行业应用，采用晶体管输出电路，可驱动电磁阀关断液压系统、蜂鸣器、报警灯…自动警示作业人员安全施工，产品设计精密，对温度和线性度进行了再次补偿，集成了短路，瞬间高压，极性，涌浪等全面保护功能，适合各种恶劣工业环境作业。

主要特性

●单轴倾角监测（0～±180°）                                                     ● RS232/TTL可选

●报警阈值可任意设定（默认5度）                                               ●高抗振性能>3500g

●继电器输出（常开常闭）                                                          ●全范围精度0.1°，分辨率0.01°

●宽电压输入DC9～36V                                                             ●宽温工作-40～+85℃

●小体积(90*40*26mm)（可定制）                                               ●IP67防护等级

产品应用

●高压电线塔杆监测                                                                   ●卫星太阳能天线定位

●高空作业车                                                                            ●医疗设备

●云台调平                                                                               ● 液压升降台

●基于倾斜监测                                                                         ●各种工程机械角度控制





1.  红色线连接9-36V电源的正极，黑色线连接地线。

2.  如果您选择RS232接口，则绿色和黄色的线分别表示串口的接收RXD和发送TXD，如果您选择RS485接口，那么绿色和黄色的线分别表示485D- 和485 D+,客户可根据这两根信号线连接电脑，通过软件设定报警阈值（-X，+X，-Y，+Y）可分别设不同阈值。

3.   LVT533T继电器输出型单轴双路倾角开关，则当X方向角度（如当前X方向倾角为+10o）大于X正方向报警角度值时（如当前X正方向报警角度值为+5o），棕色线和蓝色线导通，如果您需要驱动一个5V的开关或者24V的电磁阀，则您可以把棕色线接到5V或者24V的电源上，然后用蓝色线接到您的开关或者电磁阀上，当倾角报警发生时，棕色和蓝色线导通，接通您的开关或电磁阀；当X方向角度（如当前X方向倾角为-10o）小于X负方向报警角度值时（如当前X负方向报警角度值为-5o），白色线和灰色线导通，如果您需要驱动一个5V的开关或者24V的电磁阀，则您可以把白色线接到5V或者24V的电源上，然后用灰色线接到您的开关或者电磁阀上，当倾角报警发生时，白色和灰色线导通，接通您的开关或电磁阀。

产品尺寸图

       安装时应保持传感器安装面与被测目标面平行；本产品可水平安装也可以垂直安装（单双轴可选），安装方式请参考下面示意图：

产品安装方式

请按照正确的方法进行安装倾角传感器，不正确的安装会导致测量误差，尤其注意一“面”， 二“线” ：
1）传感器的安装面与被测量面固定必须紧密、平整、稳定，如果安装面出现不平容易造成 传感器测量夹角
误差。见图 1、2
2)传感器轴线与被测量轴线必须平行，两轴线尽可能不要产生夹角。见图 3、4

可以在迈科传感科技官方网站上下载倾角罗盘调试助手进行初步报警角度设置，如果您希望直接访问倾角传感器，可以通过倾角传感器的通信协议和大众版的串口调试助手访问，这样传感器可以方便的集成到您的系统中。
