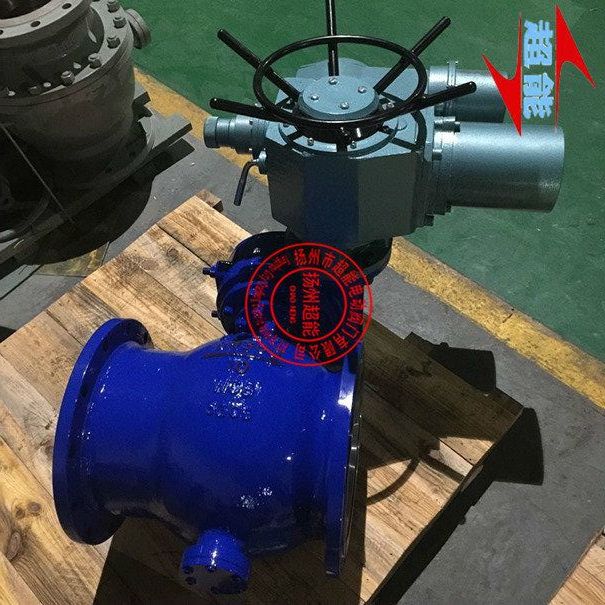

电动执行器配套电动偏心半球阀
电动偏心半球阀 产品概述
电动偏心半球阀是引进国外技术制造的一种新型电动球阀。球阀采用板簧加载的可动阀座结构，阀座与球体不会产生卡阻或脱离等问题，密封可靠，使用寿命长。电动偏心半球阀V型切口的球芯与金属阀座之间具有剪切作用，特别适用于含纤维、微小固体颗粒及料浆等介质。控制造纸工业的纸浆显得尤为优越。启闭件采用V型球缺结构，完全解决了阀腔易沉积介质的问题。全开启时阀门的流通能力大，压力损失小。电动偏心半球阀结构紧凑，通用性强，流量特性为近似等百分比，可调范围大，最大可调比为100:1。电动偏心半球阀V型球阀适用150～600LB、PN1.6～6.4MPa，工作温度≤300℃的各种管路上(高温定制)，用于调节节管路中介质的压力及流量，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素、氨盐水、中和水等多种介质。
产品特点：
流体阻力小，全通径的电动球阀基本没有流阻。
主要功能
电动球阀如今已在石油、天然气、医药、食品、水电、核电、电力、给排水、供热、冶金等行业中得到广泛的使用，是国防建设至关重要的机械产品。它占据了市场的很多份额，主要是因为电动球阀功能强、体积小、性能可靠、流通能力大、轻便宜人、可远程控制等多种原因，电动球阀不仅是节流、截止、切断、通断、转流的好产品，还是流量调节系统中的首选凶悍品。它还具有以下优点：
1．流体阻力小，全通径的球阀基本没有流阻。
2．在球体与阀座间设置耐火密封环，阀座烧损后，仍具有密封作用。
3．紧密可靠，它有两个密封面，而且球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
4．操作方便，寿命长，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8．由于球阀在启闭过程中有摩擦性，所以可用于带悬浮固体颗粒的介质中。
9．电动球阀可远距离集中控制，且能满足计算机程控之需要（需配IEV2/IEV3系列智能执行器）。
附：该智能执行机构提供了标准RS-485、M-bus接口，支持MODBUS RTU协议，可以不需要DDC/PLC/DCS而直接与控制系统进行网络通讯，并能在阀门内部记录一定数量的实时运行参数。还可以提供强大的无线通讯功能，大幅节约布线费用。
电动偏心半球阀 主要技术参数及性能指标
公称通径 DN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
额定流
全腔型
14
25
30
55
100
135
230
320
500
850
1300
1750
60%腔型
-
-
-
-
-
-
-
-
300
510
780
1050
40%腔型
6
10
12
20
40
54
92
128
200
340
520
700
允许压差(MPa)
≤公称压力
阀体形式
整体铸造球形体
阀芯形式
偏心旋转阀芯(带导流翼)
流量特性
近似等百分比
动作范围
全开60°
泄露量Q
软密封VI级、硬密封IV级，符合ANSI B16.104标准
基本误差
±1%
回差
±1%
死区
≤1%
可调范围
全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1)
配置执行机构
可配IEV系列角行程电动执行机构
控制方式
开关型、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量或现场总线数字量信号控制)提供RS-485/M-bus接口，支持Modbus协议,可直接与计算机联网 （需配IEV2/IEV3系列智能执行器），详见IEV2/IEV3系列介绍
通信数据
流量、压力、压差、温度、阀门开度、故障信息等
电动偏心半球阀 执行器技术参数
执行器类别
IEV2系列执行器参数
IEV3系列执行器参数
IEV-Ex系列执行器参数
电源电压
标准：24V DC 可选：24V /110V/220V AC 单相、380/440V AC 三相
输出力矩
6N·M～20N·M
50N·M～6000N·M
50N·M～3000N·M
动作范围
0～90°
0～90°
0～90°
控制方式
开关型、无源触点型、带位置信号型、调节型(4～20mA模拟量信号控制)、智能型(RS485/M-bus接口支持MODBUS等现场总线协议)
动作时间
7秒/10秒/15秒
10秒/20秒/30秒/50秒
18秒～78秒
保护装置
过热/过载、防卡死保护
过热/过载、防卡死保护
过热/过载、防卡死保护
环境温度
-30°～60°
-30°～60°
-20℃～+70℃
手动操作
附带手柄操作
附带手柄操作
机械离合机构，配手轮操作
机械限位
电气、机械二重限位
电气、机械二重限位
2个外部调整螺栓
防护等级
IP67
IP67、IP68
IIP67、IP68
防爆等级
无防爆
ExdⅡ BT4
ExdⅡ BT4,ExdⅡ CT6
位置测量
可选装开关或电位计
电位计、比例控制单元
电位计、比例控制单元
电气接口
防水电缆接口
防水电缆接口
防水电缆接口
壳体材料
铝合金
铝合金
铝合金外壳、外表磷化处理
外涂层
干粉，环氧聚酯，具有超强防腐功能
特有的防卡死、电子刹车功能，定位精准；开度连续可调，实现高精度调节；可编程、可独立运行，不需要PLC、控制器等专用设备；具有485、M-bust通信接口，可实现远距离控制，方便接入大型控制网络；可外接各类传感器和仪表并按照相关参数进行调节；支持PID算法。
电动偏心半球阀 主要零件材料
零件名称
材料
阀体、阀盖
WCB
304(CF8)
316(CF8M)
316L(CF3M)
球体
2Cr13+氮化处理
304
316
316L
阀杆
2Cr13
304
316
316L
阀座密封圈
PTFE、碳素纤维＋PTFE、对位聚苯、金属密封
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
电动偏心半球阀 主要性能规范与设计标准
公称压力MPa
1.0
1.6
2.5
4.0
强度试验MPa
1.5
2.4
3.8
6.0
密封试验MPa
1.1
1.8
2.8
4.5
适用温度℃
≤425℃ 、≤325℃常温
主要材质
铸钢、不锈钢
适用介质
煤粉、煤灰、含尘、气体
法兰标准
JB/T82.1-94
阀门结构长度标准
GB12221-89
电动偏心半球阀 产品选型
订货时请提供以下资料：
（1）阀体参数：公称通径、公称压力、介质种类和温度、流量特性、使用场合、阀体材质等系列参数。
客户询价可直接发传真至010-57202159或者企业邮箱bjwzhkj@163.com，也可来电咨询010-56955169
产品标准：
产品严格按照中国GB、HG标准和美国API等标准设计、制造、验收。
售前服务：
产品介绍，技术交流，非标产品设计，疑难解答。
售中服务：
守信合同，保证及时供货，随时保持与客户联系。
对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除
售后服务：
1、扬州超能科技产品保修期12个月。在保修期内我司将免费维修和更换属质量原因造成的零部件损坏，保修期外零部件的损坏，提供的配件只收成本费，由用户人为因素造成的设备损坏，我司维修或提供的配件均按成本价计。
2、产品在使用中我司定期组织技术、质检人员进行访问，征询用户对产品质量、 使用状况、改进意见等方面的反馈， 以便进一步提高产品质量。
3、对用户投诉质量问题，快速作出反应，售后服务人员在24小时（京外48小时）赶赴现场。
4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便提高五洲的服务质量。
智能阀门，特别为您需要而设计!
本公司致力于高精度的智能调节阀门的设计和研发，欢迎来电咨询！
（2）结构简单、体积小、重量轻。
（3）紧密可靠。有两个密封面，而且目前球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。
（4）操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
（7）适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
（8）由于电动偏心半球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。
量系数
KV
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V或485等现场总线)、作用方式(开闭式，调节式)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
