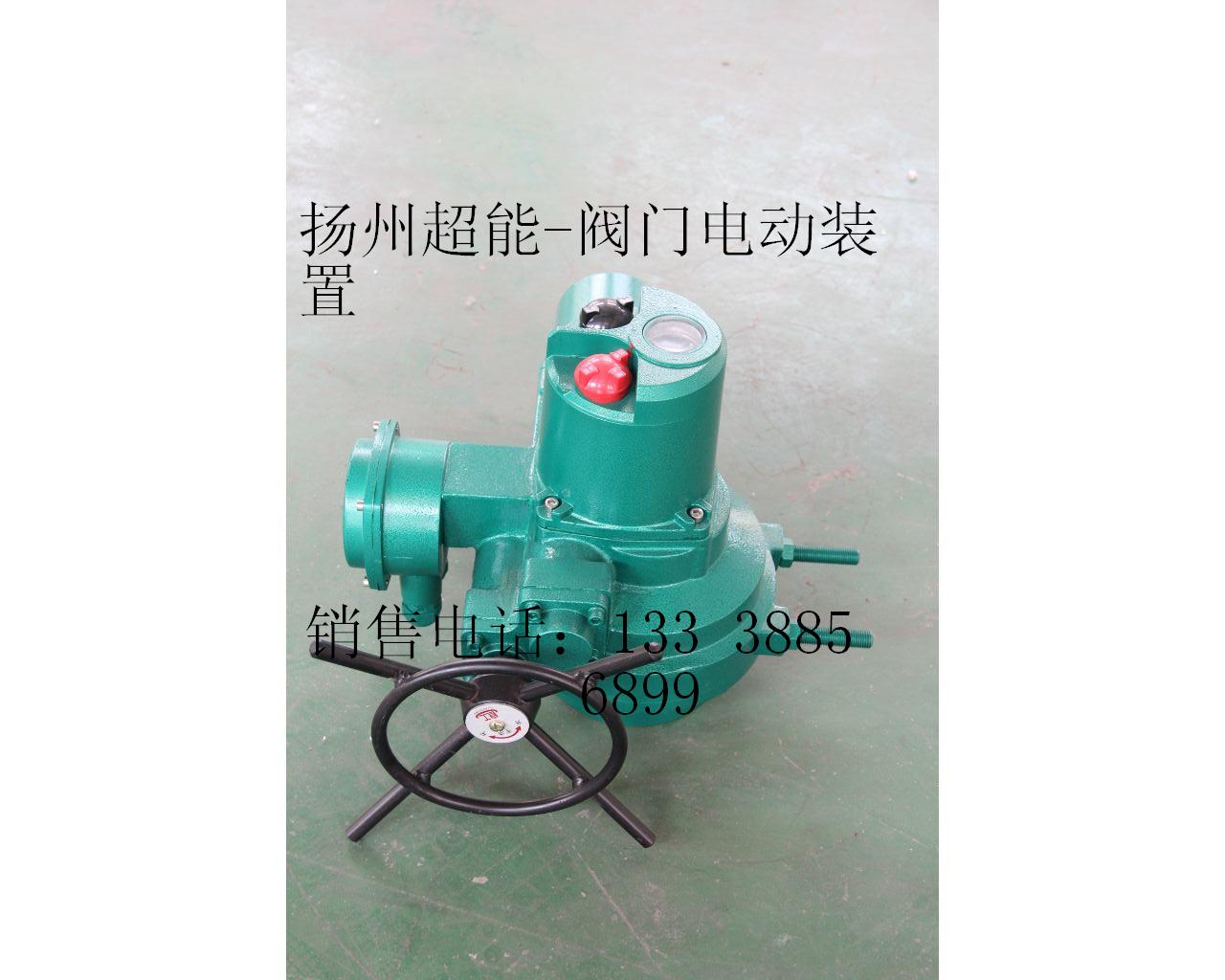

Q20-0.5W/TZ 整体一体化QZ阀门电动执行器广泛应用于工业驱动球阀，蝶阀等做90°回转的阀门，产品性能稳定，手电动自由切换，操作简单！防护等级IP65。

整体一体化QZ部分回转阀门电动装置把电气控制部分与常规电装合成一体简称整体式电装。有整体普通型，整体防爆型，两种。

本系列电装对用户安装，调试，检修十分方便，可大大地节省安装费用，缩短安装周期，可现场按钮连续操作，也可远控，集控和自控，内部有相序识别及缺相保护功能，防护等级IP65（最高为67）。

QZ电装可以选择不需配套的电控箱/柜集中控制！带现场按钮现场控制，远程有DCS或PLC的4-20ma信号集中控制，同时输出相应的4-20ma反馈信号！

1.   Q20-0.5W/TZ   概述

    部分回转阀门电动装置，简称为Q型电装。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。

    本系列电动装置可远距离控制，也可现场操作。是扬州伯利恒公司全力开发的一款广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业的全新产品。

    本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

    部分回转电动装置按防护类型可分为户外型和隔爆型；

    按控制方式又可分为常规型、整体型和整体调节型。

2.Q20-0.5W/TZ 型号表示方法

Q 10-1W                          A表示带现场按钮；F表示带4-20mA信号输出

                                 Z：表示整体型；T：表示整体调节型

                                  防护类型：B表示隔爆型；无代号为户外型

输出转速：阿拉伯数字表示，单位r/min（转/分）

额定输出转矩：阿拉伯数字表示，单位kgf?m

产品型式：Q或DQ表示部分回转电动装置。Q为一体结构DQ为叠加结构。

主要型号有：QZ10 Q10-1Z QZ20 Q20-1Z QZ30 Q30-1Z QZ40 Q40-1Z QZ60 Q60-1Z QZ90 Q90-1Z QZ120 Q120-1Z QZ200 Q200-1Z ， Q10-0.5Z  Q20-0.5Z Q30-0.5Z Q40-0.5Z Q60-0.5Z Q90-0.5Z Q120-0.5Z Q200-0.5Z  Q10-0.5W/Z  Q20-0.5 W/Z Q30-0.5 W/Z Q40-0.5 W/Z Q60-0.5 W/Z Q90-0.5 W/Z Q120-0.5 W/Z Q200-0.5 W/Z  Q10-1W/Z  Q20-1 W/Z Q30-1W/Z Q40-1 W/Z Q60-1W/Z Q90-1 W/Z Q120-1 W/Z Q200-1W/Z

型号示例：

1）DQW10-1EB 表示部分回转电动装置，输出转矩10kgf?m（100 N?m），输出转速1 r/min，隔爆型。

2）DDQW1200-0.44EBT叠加结构,输出转矩12000N.m，输出转速：0.44 r/min,防爆一体化智能型。

3.工作环境和主要技术参数

3.1电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50Hz、60Hz）；

单相220V、110V（50Hz、60Hz）

3.2工作环境

3.2.1环境温度：-20~+60℃  （特殊订货 -40~+80℃）

3.2.2相对湿度：≤95%（25℃时）

3.2.3防护类型

3.2.3.1户外型：用于无易燃、易爆和无腐蚀性介质的场所；

3.2.3.2隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）

3.2.4防护等级：IP55（特殊订货IP65、IP67）
