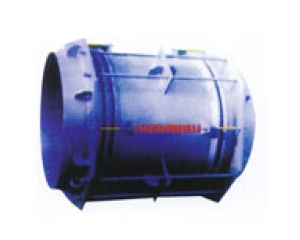

河北大栏杆横向型波纹补偿器
.一、参数：
型号：DN100-DN5000
压力级别：0.1Mpa-2.5Mpa
连接方式：1、法兰连接 2、接管连接
产品横向补偿量：根据用户要求订做!
二、使用说明：
大拉杆横向型波纹补偿器可以补偿弯曲管段的横向位移和角位移。
三、大拉杆横向波纹补偿器对支座作用力的计算：
横向弹力： Fy=Ky·Y 弯矩：M=Fy·L
式
中：
Ky-横向刚度 N/mm
Y-横向实际位移（变形量）mm
L-管架到补偿器中点的距离 m。
四、应用举例（不考虑温度对补偿量及刚度的修正）
某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度350℃，环境最低温度-10℃，补偿器安装温度20℃，根据管道布局需安装一大拉杆横向型补偿器，用于补偿AB管段160mm的横向位移，补偿器疲劳破坏次数按15000次考虑，试计算支座AC的受力。
