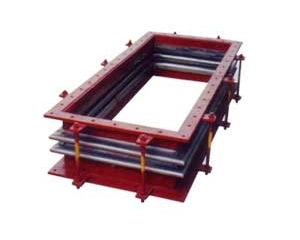

矩形波纹补偿器是电站烟风道配套设备之一。矩形波纹补偿器采用矩形截面，圆角波形，管道中单个膨胀节承受二维方向位移。由2个膨胀节组成的肘接管道可承受三维方向位移。矩形圆角金属波纹膨胀节有全高、半高型、按照烟道尺寸，应力应变要求用户可多波节选用。
1、用户根据管系热位移情况选定了合适的矩形波纹补偿器以后，至少还得提供管内的流通介质，烟风道的设计压力，运行时的最高温度，烟风道横截面的外形尺寸（长、宽）所选用的波形（全高216mm、半高108mm）和波数（单个波纹单波数不超过6波），以便我们进行补偿器的结构设计和制造。
2、推荐每波最大允许膨胀量：全高型△α=±24mm半高型△α=±12mm。
3、挡灰板：对风道或少尘的管道可以不采用，对多尘的烟道应采用档灰板。
4、为减少波纹管的波节数，应考虑冷拉50%。
5、标准半高型补偿器适用于截面面积小于4.6平方米以及烟风道外形尺寸中有一边小于1.5m但大于0.6mm的场合。标准全高型波纹补偿器适用于所有的烟风道。
