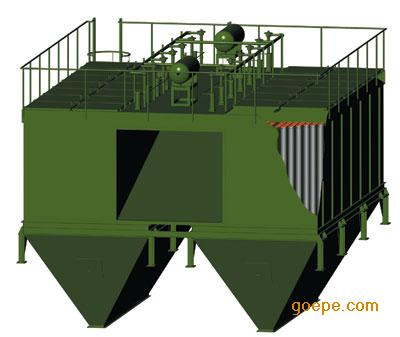

FMQD型气箱式脉冲袋式收尘器
              本系列产品可广泛用于破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统、如用于煤磨收尘、要增设防燃防爆办法,收尘器结构也相应的改变,还适合含尘浓度特高的气体的收尘,如带O-Sep洗粉机的粉磨系统,气体含尘浓度高达1000G/M3以上,采用本系列收尘器收尘,可不设置旋风收尘器作一级收尘。除用于水泥工业外也适用冶炼金属、化工、机械和民用锅炉等废气的收尘,本系列收尘器滤袋的材质一般采用涤纶针刺毡,容许使用温度小于120℃。  如滤袋采用芳纶针刺毡,其容许使用温度可达210℃。但这类材质的滤料价格昂贵。如处理的废气温度高于上述滤料的容许温度,废气步入收尘器之前应采取降低温度办法。　　


FMQD型气箱式脉冲袋式收尘器为户外式由不同室数和每室的不同袋数,构成多种不同规格。每室的袋数有32、64、96和128袋四种。全系列共有33种规格,滤袋直径均为130mm,滤袋长度有2450mm和3060mm两种。本系列收尘器能负压或正压操作,基本体结构无任何改变,其收尘效率可达99.9%以上,净化后气体含尘浓度小于100MG/M3,本系列收尘器的主要技能性能别离见表2、表3和表4。本系列收尘器如用于寒冷地区,当室外采暖计算温度-25℃时,若要增设加热装置,收尘器的壳体也要作相应的改变。　　二、  构造和工作道理:　　本系列收尘器由壳体、灰斗、排灰装置、支架和脉冲清灰系统等部分所构成。当含尘气体从进风口步入收尘器后,首先碰到进风口中间的斜隔板,气流便转向流入灰斗,同时气流速率减慢,因为惯性作用,使气体中粗颗粒粉尘直接落入灰斗,起到预收尘的作用,步入灰斗的气流后折而向上路程经过过程内部装有金属岁月架的滤袋,粉尘被捕集在滤袋的外外貌,净化后的气体步入滤袋室上部的清洁室,搜集到出风管排出FMQD32型收尘器的进风口设在灰斗上,气流步入灰斗后首先碰上进风管端部的挡板,其作用与上述道理不异。壳体用隔板分成若干个独立的收尘室,按照给定的时间音隔对每个收尘室轮流进行清灰。每个收尘室装有一个提升阀,清灰时提升阀关闭,堵截路程经过过程该收尘室的过淋气流,随即脉冲阀开启,向滤袋内喷入高压空气,以断根滤袋外外貌上的粉尘。各收尘室的脉冲喷吹宽度和清灰周期,由专用的清灰程序控制器自动连续进行。收尘器的构造和工作道理参见图一、图2、和图3。　　三、  气箱式脉冲和喷吹脉冲袋收尘器的区别:　　喷吹脉冲袋收尘器的特点是在同一收尘室,各排滤袋轮流喷吹清灰,而且清灰时收尘过淋照样进行,即所谓在线清灰。这类清灰方式吹下的粉尘有部分会被邻近的滤袋再次捕集。　　如果用于捕集含尘浓度较大的气体,这类现象更为严重,所以喷吹脉冲清灰袋收尘器的应用受到一定限定。　　气箱脉冲清灰袋收尘器的特点是采用分室轮流进行清灰,即所谓离线清灰。当某一室进行喷吹清灰时,过淋气流被堵截,避免了喷吹清灰孕育发生粉尘二次飞扬。所以气箱式脉冲袋收尘器能捕集含水量尘浓度高达1000G/M3的气体。　　四、  选型:　　一般要根据尘源点处理气体的主要技能参数,如风量、气体温度和含尘浓度等,按下面所开列步骤进行选型。　　一、根据处理气体量按下式计算收尘器净过淋平面或物体表面的大:  F=  Q  /  60VN(㎡)　　式中:  Q–处理气体量(M3/H)　　VN-净过淋风速(M/min)各主要尘源点的净过淋风速的建议如表1所示。所谓净过淋风速和净过淋平面或物体表面的大是指某一室停止过淋进行清灰时的过淋风速和过淋平面或物体表面的大。　　2、根据计算得出的净过淋平面或物体表面的大,则可直接从表2、3、4中选取合适的收尘器。　　3、选型举例:　　例一、一台  3.5×12M的水泥磨,磨机的通风量为30000M3/H,气体温度为110气体含浓度150G/  M3,试选用一台FMQD型袋收尘器。　　(1)根据给出的风量30000  M3/H从表1中获悉水泥磨的净过淋风速,VN为1.5M/MIN按式(1)计算净过淋平面或物体表面的大。  F=  Q  /  60·VN  =30000÷60×1.5  =333(㎡)　　(2)从表中获悉FMQD-7型的净过淋平面或物体表面的大为372㎡,与计算得出的净过淋平面或物体表面的大333㎡,比较接近,所以可选用FMQD64-7型收尘器。因FMQD96-5型的净过淋平面或物体表面的大与FMQD64-7型的净过淋平面或物体表面的大不异,所以也可以选用FMQD96-5型收尘器。至于选用哪种型号较为合理,选用者可根据安装收尘器的地理位置来确定,如果长度方向较长,宽度方向较窄,就可选用室数较多的FMQD64-7型,反之选用室数较少的FMQD96-5型收尘器。　　例2  日产2000个熟料篦式冷却机的放风量下常时32000  M3/H。试选用一台FMQD型袋收尘器。　　(1)  根据放风量32000  M3/H和从表1中查得篦式冷却机的净过淋风速VN为1.7M/MIN,按工式计算净过淋平面或物体表面的大。  F=  Q  /60·VN=320000×60÷1.5  =3137(㎡)　　(2)从表4中获悉FMQD128-210型的净过淋平面或物体表面的大为2959㎡,虽比计算得出的净过淋平面或物体表面的大3137㎡少,但净过淋风速增值大不多,小于6%,所以选用FMQD128-210收尘器是合适的。　　五、型号说明:　　F  M  Q  D  XX——-  a  ×  b　　F表示:  气箱式;  M表示:  脉冲;  Q表示:  收尘器;　　D表示  :  螺旋输送机、空气输
