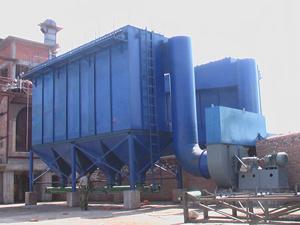

水泥厂气箱脉冲布袋除尘器
气箱脉冲布袋除尘器选型举例：
例1、一台ф3.5×12M的水泥磨,磨机的通风量为30000M3/H,气体温度为110℃，气体含浓度150G/ M3,试选用一台FMQD（PPC）型袋式除尘器。
（1）根据给出的风量30000M3/H从表1中得知水泥磨的净过滤风速，VN为1.5M/MIN按式(1)计算净过滤面积。
F= Q / 60·VN =30000÷60×1.5 =333（㎡）
（2）从表中得知PPC—7型的净过滤面积为372㎡，与计算得出的净过滤面积333㎡，比较接近，所以可选用PPW64-7型气箱脉冲袋式除尘器。因PPC96-5型的净过滤面积与PPC64-7型的净过滤面积相同，所以也可以选用PPC96-5型收尘器。至于选用哪种型号较为合理，选用者可根据安装收尘器的地理位置来确定，如果长度方向较长，宽度方向较窄，就可选用室数较多的PPW64-7型，反之选用室数较少的PPW96-5型收尘器。
例2 日产2000个水泥厂熟料篦式冷却机的放风量正常时32000 M3/H。试选用一台PPC型袋式除尘器。
(1) 根据放风量320000 M3/H和从表1中查得篦式冷却机的净过滤风速VN为1.7M/MIN,按工式计算净过滤面积。
F= Q / 60·VN =320000÷60×1.7 =3137（㎡）
（2）从表4中得知PPC128-210型的净过滤面积为2959㎡，虽比计算得出的净过滤面积3137㎡少，但净过滤风速增值大不多，小于6%，所以选用PPC128-210除尘器是合适的。
四、型号说明:
FMQD（PPC） XX------- a × b
F表示: 气箱式; M表示: 脉冲; Q表示: 收尘器;
D表示 : 螺旋输送机、空气输送斜槽; XX表示: 每一室的滤袋数;
a表示：列数(单列不标注); b表示：每列的室数
举例PPC96-2×5型表示双列十室每室96个袋的气箱式脉冲袋式除尘器（排灰装置为螺旋输送机）。
五、气箱脉冲布袋除尘器清灰电气控制装置：
1、清灰电气控制装置
清灰控制方式一般采用定时法，也可采用定阻法。所谓定阻法就是控制滤袋内外侧的压差，当除尘器的差压值达到设定值时（一般为1470Pa）。即由差压变送器发出信号，通过电气控制装置，即按既定程序进行逐室清灰。
2、电器控制装置的功能
对多室除尘器集中控制时采用单片机进行集中控制，控制有自动和手动两种方式，当单片机出故障或检修时，可随时切换为手动控制，为便于调试和设备检修设有机旁控制。
3、清灰电气控制装置到除尘器进线端子的布线设计由选用者负责，接线端子参见清灰电气控制器说明书。除尘器进线端子到各个电磁阀的接线，由制造厂负责。
六、气箱脉冲布袋除尘器几点说明：
1、气箱脉冲除尘器本体包括壳体、灰斗、滤袋装置进出口风管、排灰装置和脉冲喷吹系统（包括脉冲阀、管道、阀门、气源三连体和储气罐等）。
2、根据不同规格，可以是整机发运，也可以解体发运，其基础设计由选用者负责。
3、本除尘器配备有清灰电气控制装置，一般按定时清灰控制。如用户要求按定阻控制订货时应注明，其定阻控制的差压计、差压指示报警仪以及其他仪表等的收费用要另行计算。
4、系列产品由制造厂提供设备使用和安装说明书。
5、系列产品卸灰装置的供配电由用户自行设计。
