小区污水处理设备
小区污水处理设备：
反应原理：NaCLO3+2HCL→CLO2+1/2CL2+NaCL+H2O
使用原料：氯酸钠 （GB/T1618-1995工业一级品，含量≥99%）；
盐 酸 （GB320-93工业一级品，浓度≥31%）。
性能特点：
◆ 生产二氧化氯为主、氯气为辅的复合消毒剂，按有效氯计CLO2含量大于80%。
◆ 原料输送采用优质进口电磁隔膜计量泵，运行稳定，计量准确。
◆ 设备内部的主机反应釜采用耐高温、耐腐蚀的进口复合材料。
◆ 原料总转化率≥90%，能耗低。
◆ 增加相应设备装置，与恒压供水等水处理工程实现联动。
◆ 采用KZQ-KI型微电脑控制屏，可任意设定温度，适时显示测量温度，具备超温报警、欠压、缺水、缺料、自动停机保功能。
◆ 预留RS485接口，可实现余氯、流量，设备工作状态输出及远程控制。
小区污水处理设备原料消耗：
生产1克有效氯消耗氯酸钠0.65g、盐酸1.3g，折合0.004元。

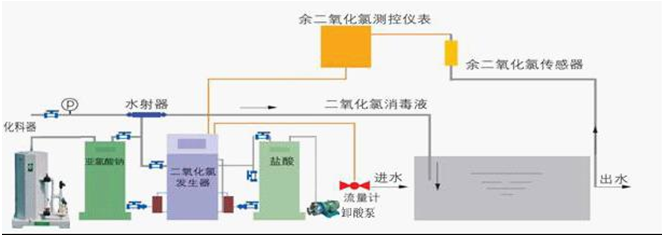

工艺流程:
全自动二氧化氯发生器型号参数表：
序号
型号
有效氯产量（g/h）
配电功率
Kw
动力水
设备尺寸
（L×W×H）
管径（φ）
压力（Mpa）
1
HE-100
100
1.00
25
≥0.2
450×400×950
2
HE-200
200
1.00
25
≥0.2
450×400×950
3
HE-300
300
1.00
25
≥0.2
450×400×950
4
HE-500
500
1.00
25
≥0.2
550×450×1050
5
HE-800
800
1.50
25
≥0.25
550×450×1050
6
HE-1000
1000
1.50
32
≥0.25
650×470×1200
7
HE-2000
2000
2.00
32
≥0.25
650×470×1200
8
HE-3000
3000
2.00
32
≥0.3
650×470×1300
9
HE-4000
4000
3.00
32
≥0.3
750×580×1400
10
HE-5000
5000
3.00
40
≥0.3
750×580×1400
11
HE-7000
7000
4.50
40
≥0.3
800×610×1600
12
HE-10000
10000
5.00
50
≥0.3
800×610×1600
全自动二氧化氯发生器配置清单：
序号
名 称
规格型号
技术参数
数量
备 注
1
发生器主机
HE-XXX
原料浓度：Hcl≥31%,Naclo3≥33%
单机功率：1.2KW
电压/功率：220V，50HZ
工作温度：45-50℃
动力水压力：≥0.25Mba
动力水管径：Φ25
消毒剂投加管径：Φ25
外壳材质：PVC
反应釜：耐腐蚀复合材质
1
自 产
2
盐酸原料储罐
HV-250/315
材质：PVC 配套液位显示管
1
自 产
3
氯酸钠原料储罐
HV-250/315
材质：PVC 配套液位显示管
1
自 产
4
微电脑控制器
防腐触摸式
CLO2-K1
1
常 州
5
盐酸计量泵
新道茨/SEKO
Q=9L/H，B=3Bar 泵头材质：PVC 逆止阀材质：陶瓷计量泵形式：电磁泵
1
意大利
6
氯酸钠计量泵
新道茨/SEKO
Q=9L/H，B=3Bar 泵头材质：PVC 逆止阀材质：陶瓷计量泵形式：电磁泵
1
意大利
7
水射器
有机玻璃
口径：DN25功能：在水压作用下形成负压吸力
1
自 产
8
单向阀
有机玻璃
DN25
1
自 产
9
背压阀
B-1.5bar
PE
2
意大利
10
温控系统
XPT-100
铜
1
自 产
11
防爆装置
HB-1000
UPVC
1
自 产
12
其他阀门、管件
DN32
UPVC
1
济 南

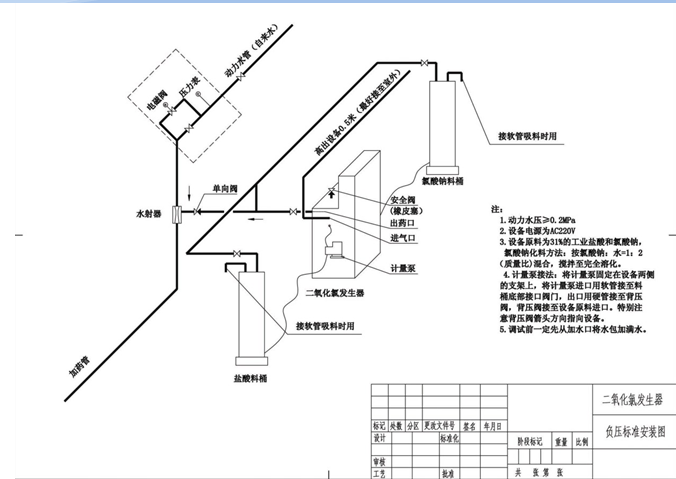

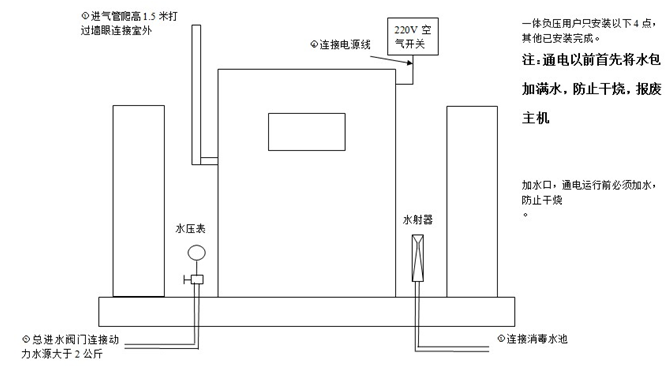

小区污水处理设备全自动一体负压型二氧化氯发生器安装图：

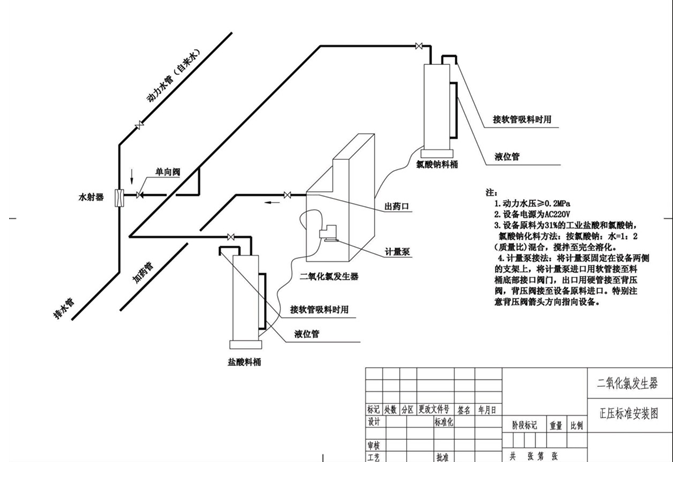

正压型全自动二氧化氯发生器安装图

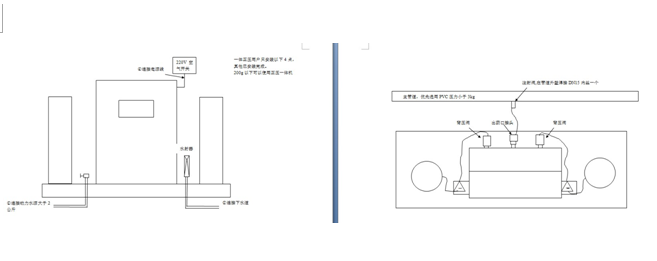

全自动分体式负压型二氧化氯发生器安装图
小区污水处理设备全自动一体式正压型二氧化氯发生器安装图
