皮肤病诊所污水处理设备
皮肤病诊所污水处理设备

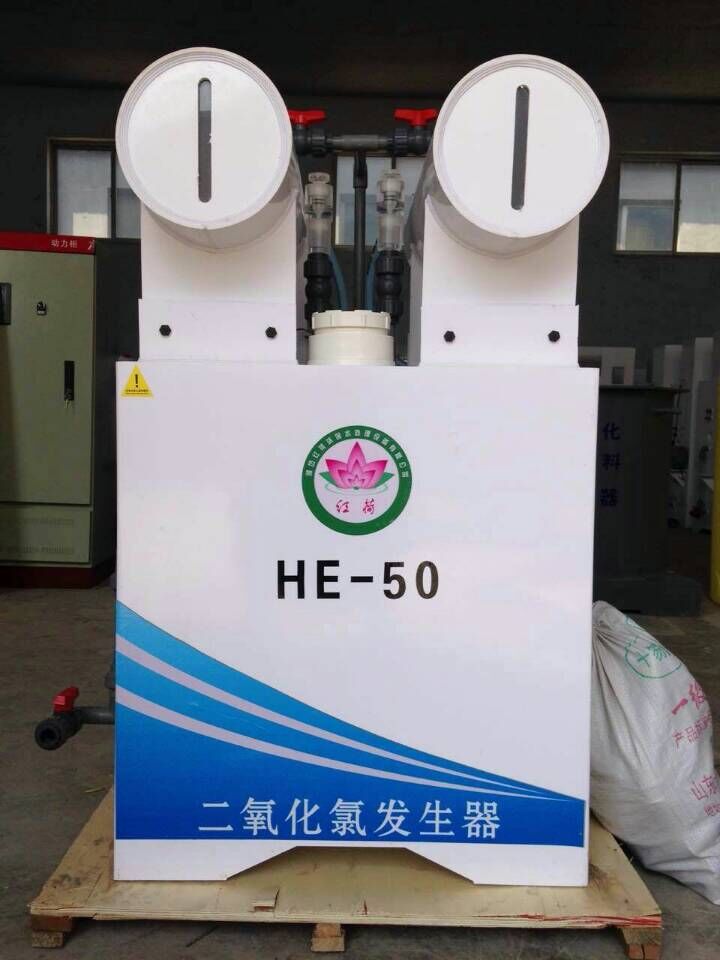

半自动二氧化氯发生器：
产品介绍：
半自动二氧化氯发生器我们也称之为基本型二氧化氯发生器、手动型二氧化氯发生器。该设备常使用用各种小型的门诊污水消毒、生活污水消毒等简易场所。
产品组成：供料系统、反应系统、控制系统、安全系统、吸料系统
反应原理： NaCLO3+2HCL→CLO2+1/2CL2+NaCL+H2O
使用原料：氯酸钠（GB/T1618-1995工业一级品，含量≥99%）
盐 酸（GB320-93工业一级品，浓度≥31%）。
皮肤病诊所污水处理设备
◆ 生产二氧化氯为主、氯气为辅的复合消毒剂，按有效氯计CLO2含量大于60%。原料总转化率≥60%，能耗低
◆ 原料输送采用流量计加药，操作简单，进料准确，不宜堵塞，运行稳定。
◆ 设备内部的主机反应釜采用耐高温、耐腐蚀的进口复合材料，使用寿命长。
◆ 设备见多使用在小型门诊消毒、生活污水等简易消毒场所。
◆ 设备半自动运行，加足原料后无需专人看守。
◆ 料桶上置，特别适合于水压较低的场所。
原料消耗：
生产1克有效氯消耗氯酸钠0.65g、盐酸1.3g，折合0.003-0.004元。
工艺流程图
皮肤病诊所污水处理设备
序号
型号
有效氯产量（g/h）
加热管功率W
出气口尺寸（DN）
动力水管径（DN）
设备重量（kg）
设备尺寸
（L×W×H）
1
HE-50
50
800
15
20
60
600*40*1100
2
HE-100
100
800
15
20
72
600*40*1100
3
HE-200
200
800
15
20
76
600*40*1100
4
HE-300
300
800
15
20
88
600*40*1100
5
HE-400
400
800
15
20
86
700*40*1200
6
HE-600
500
800
15
20
92
700*40*1200
7
HE-800
800
1000
15
20
136
900*550*1260
8
HE-1000
1000
1000
15
25
179
900*550*1260
基本型二氧化氯发生器配置清单：
序号
名 称
规格型号
技术参数
数量
1
二氧化氯发生器
HE—XXX
产氯量>XXXg/h
1
2
盐酸料桶
0.02吨
Upvc
1
3
氯酸钠料桶
0.02吨
Upvc
1
4
水射器
有机玻璃
直径25mm
1
5
单向阀
有机玻璃
直径25mm
1
6
温控系统
XMTPT-100（温度加热器、温度传感器)
设备自动调温
常州
7
滴定阀
S-25
直径25mm
1
8
防爆阀
HE-A
套
1
9
各种阀门、管件
DN-25
直径25mm
济南
皮肤病诊所污水处理设备
基本型半自动二氧化氯发生器安装图:
注：1、吸盐酸时，打开总进水阀门，打开 eq \o\ac(○,1)1号阀门，关闭 eq \o\ac(○,2)2号阀门，将盐酸桶上的钢丝管插入桶装盐酸（外购），靠负压将盐酸吸入料筒。
2、吸氯酸钠时，打开总进水阀门，打开2号阀门，关闭 eq \o\ac(○,1)1、 eq \o\ac(○,4)4号阀门，将氯酸钠钢丝管插入已稀释的铝酸钠溶液内（1份氯酸钠:2份水，兑水稀释成液体），靠负压吸入。
3、吸原料时，注意观察料筒液位，料筒满时关闭 eq \o\ac(○,1)1或2号阀门，打开4号阀门，设备运行时，1、2、3号阀门关闭，4号阀门打开。
4、3号阀门处于常闭状态，只有停电时排空水包时打开，下次使用时加水关闭，一般除冬季长期不使用可以将水包内水排空。
