供应热销钢结构钢筋水泥混合楼板-钢筋桁架楼承板
优势
（1）施工速度快
钢筋桁架楼承板直接支承在钢梁或混凝土梁上，本身既是混凝土楼板的受力钢筋，也是施

工脚手架更是混凝土楼板的模板，节省了搭设脚手架和支模板的时间。

（2）受力性能好
混凝土楼板的自重完全由钢筋承受，不在混凝土内产生拉应力，使用阶段负弯矩区和正弯

矩区混凝土拉应力显著降低，裂缝宽度减小，镀锌钢板的存在避免了楼板下面的暴露裂缝

，改善了楼板的使用性能和耐久性。
采用钢筋桁架楼承板后可根据需要将楼板设计成双向板，等同于传统的现浇钢筋混凝土双

向配筋楼板，而压型钢板组合楼板是难以实现双向板的，采用双向板不仅减小楼板结构层

厚度、降低结构自重，增大跨度和开间，而且更加经济合理。

（3）经济性好
钢筋桁架楼承板下表面平整美观，无需型压板肋和波纹，镀锌板展开面积利用率达到96％

，厚度仅需0.5mm。

--------------------------------------------------------------------------
根据本工程现有结构布置形式、钢梁跨度、使用阶段设计荷载等相关信息，经计算拟采用

钢筋桁架模板型号为TD3-120，楼板厚度为150，混凝土强度等级为C30。
钢筋桁架示意图
斜边切割处理示意图
3、纵横向搭接处理
3.1、纵向搭接：
3.2、横向搭接：
纵向连续板钢梁处栓钉设置
纵向简支板钢梁处栓钉设置
主钢梁上部栓钉设置
钢梁处负弯矩钢筋设置
钢筋桁架设计
最大跨度为3.6m，使用阶段活荷载按卫生间最大荷载考虑取2.5KN/m2，选择钢筋
桁架模板型号为TD3-120，楼板厚度为150，混凝土强度为C30。
4.1、施工阶段验算
（1）、验算条件
按照三等跨连续单向板，梁间距3.6米，楼板厚度150mm。活荷载：2.5KN/m2，施
工荷载：1.5 KN/m2。钢筋桁架模板型号：TD3-120
（2）、荷载计算
（3）、施工阶段内力验算
（4）、截面特性
（5）、强度验算
（6）、稳定性验算
（7）、挠度验算
（8）、钢桁架与压型钢板的连接计算


目前，多高层钢结构建筑楼板一般采用压型钢板—混凝土组合楼板，这种楼板有楼板总厚

度大、使建筑物室内净高减小、楼板下表面不平整、钢筋绑扎繁琐，钢筋间距及混凝土保

护层厚度不好控制、防腐耐火及不能做成双向板等方面的不足。钢筋桁架组合板系统是将

楼板中钢筋在工厂加工成钢筋桁架，并将钢筋桁架与镀锌压型钢板焊接成一体的组合模板

。该系统与传统的现场浇铸的楼板施工方法不同,在施工现场，可以将钢筋桁架组合板直接

铺设在钢梁上，然后进行简单的钢筋邦扎，便可浇注混凝土，大大提高了提高了楼板施工

效率。 ? 桁架受力模式合理，选材经济，综合造价优势明显；? 可调整桁架高度与钢筋直

径拟适用于跨度较大的楼板；? 现场钢筋绑扎工作量急剧减少，大大地缩短工期；? 桁架

受力模式合理，可以提供更大的楼承板刚度，基本无需施工用临时支撑；? 钢筋排列均匀

，上下层钢筋间距及混凝土保护层厚度有可靠保证，且无施工误差，楼板抗裂性能好；?

耐火性能与传统现浇楼板相当，远优于压型钢板组合楼板；? 浇铸的混泥土凝固后，底板

失去功能。所以无需考虑该板的防火、防腐问题； 钢筋桁架模板中的底板采用镀锌钢板，

具有防腐蚀功能，但此底板仅用于浇铸时承托混凝土的功能，在混凝土凝固后不参与受拉

钢筋的作用，所以其年限无需满足建筑的设计使用年限要求。    由于压型钢板组合楼板

会代替楼板底层受拉钢筋的功能，过火后，压型板其本身的材质性能发生变化，防腐蚀镀

层破坏，因此存在修复与防腐蚀处理等要求。根据试验表明，在楼板过火一定时间后，楼

板内的水份经高温所开成的高压水蒸汽迫使压型钢板与混凝土脱离，从而导致压型钢板混

凝土楼板无法修复。相对于此类压型钢板组合楼承板，钢筋桁架组合的楼层板更有优越的

耐火与防腐蚀性能。

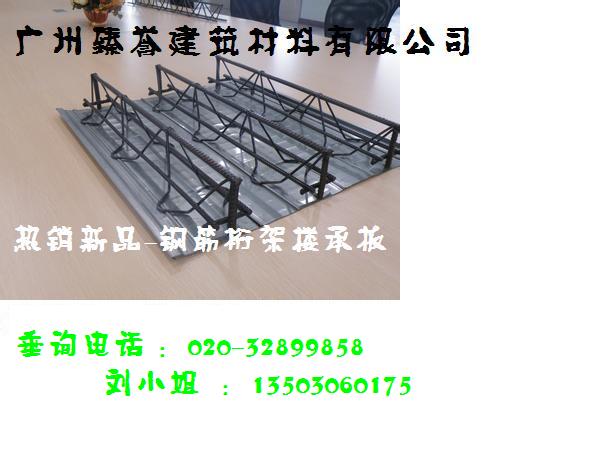

广州臻誉·钢筋桁架楼承板是将楼板中的钢筋在工厂加工成钢筋桁架，并将钢筋桁架与镀

锌压型钢板焊接成一体的组合模板。在施工阶段，钢筋桁架楼承板可承受施工荷载，直接

铺设到梁上，进行简单的钢筋工程便可浇筑混凝土。由于完全替代了模板功能，减少了模

板架设和拆卸工程，大大提高了楼板施工效率。


广州臻誉钢筋桁架楼承板具有经济、便捷、安全、可靠的特点。目前被广泛用于多层厂房

，多层、高层、超高层钢结构楼宇、各种不规则楼面、各类预制板、高速铁路等结构和建

筑领域。
● 应用领域：
多高层钢结构
钢筋混凝土结构
钢筋混凝土预制楼板
不规则楼面（圆形、椭圆形、其他异形）结构
大跨度结构
厚板结构
斜坡屋面
住宅钢结构
产品优势
● 综合优势
经济
选材经济，综合造价优势明显
适用于大板跨，减少建筑成本
工期短，大大减少现场人力成本
减少现场模板工程，降低施工投入
便捷
运输、安装简易方便
减少60%～70%现场钢筋绑扎工作量
减少或无需支、拆模
可靠
受力模式合理，施工质量容易保证(不存在拆除支撑导致楼板变形)
钢筋排列均匀，钢筋间距及混凝土保护层厚度有保证
可调整钢筋和桁架尺寸，可双向配筋，适用于各类型结构需要
栓钉和底模的焊接质量更容易保证
安全
力学性能与传统现浇楼板基本相同，楼板抗裂性能好
组合楼板的耐火性能与传统现浇楼板相当，优于压型钢板组合楼板
楼承板底模不参与使用阶段受力，无需考虑防火、防腐问题
