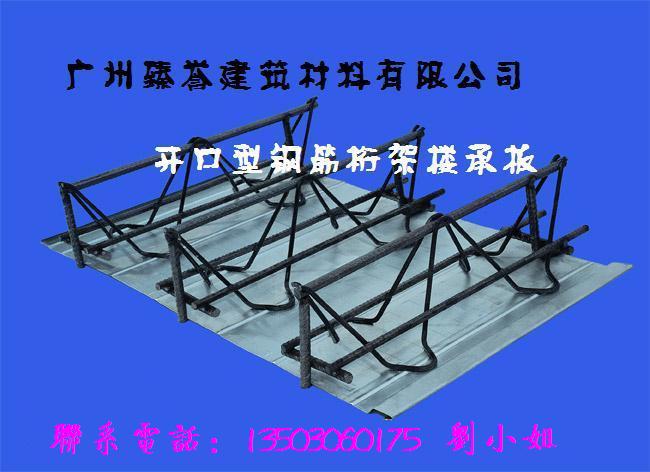

臻誉精品-保质保量自承式钢筋桁架楼承板_钢筋桁架楼承板

优势
（1）施工速度快
钢筋桁架楼承板直接支承在钢梁或混凝土梁上，本身既是混凝土楼板的受力钢筋，也是施工脚手架更是

混凝土楼板的模板，节省了搭设脚手架和支模板的时间。

（2）受力性能好
混凝土楼板的自重完全由钢筋承受，不在混凝土内产生拉应力，使用阶段负弯矩区和正弯矩区混凝土拉

应力显著降低，裂缝宽度减小，镀锌钢板的存在避免了楼板下面的暴露裂缝，改善了楼板的使用性能和

耐久性。
采用钢筋桁架楼承板后可根据需要将楼板设计成双向板，等同于传统的现浇钢筋混凝土双向配筋楼板，

而压型钢板组合楼板是难以实现双向板的，采用双向板不仅减小楼板结构层厚度、降低结构自重，增大

跨度和开间，而且更加经济合理。

（3）经济性好
钢筋桁架楼承板下表面平整美观，无需型压板肋和波纹，镀锌板展开面积利用率达到96％，厚度仅需

0.5mm。

--------------------------------------------------------------------------
根据本工程现有结构布置形式、钢梁跨度、使用阶段设计荷载等相关信息，经计算拟采用钢筋桁架模板

型号为TD3-120，楼板厚度为150，混凝土强度等级为C30。
钢筋桁架示意图
斜边切割处理示意图
3、纵横向搭接处理
3.1、纵向搭接：
3.2、横向搭接：
纵向连续板钢梁处栓钉设置
纵向简支板钢梁处栓钉设置
主钢梁上部栓钉设置
钢梁处负弯矩钢筋设置
钢筋桁架设计
最大跨度为3.6m，使用阶段活荷载按卫生间最大荷载考虑取2.5KN/m2，选择钢筋
桁架模板型号为TD3-120，楼板厚度为150，混凝土强度为C30。
4.1、施工阶段验算
（1）、验算条件
按照三等跨连续单向板，梁间距3.6米，楼板厚度150mm。活荷载：2.5KN/m2，施
工荷载：1.5 KN/m2。钢筋桁架模板型号：TD3-120
（2）、荷载计算
（3）、施工阶段内力验算
（4）、截面特性
（5）、强度验算
（6）、稳定性验算
（7）、挠度验算
（8）、钢桁架与压型钢板的连接计算

目前，多高层钢结构建筑楼板一般采用压型钢板—混凝土组合楼板，这种楼板有楼板总厚度大、使建筑

物室内净高减小、楼板下表面不平整、钢筋绑扎繁琐，钢筋间距及混凝土保护层厚度不好控制、防腐耐

火及不能做成双向板等方面的不足。钢筋桁架组合板系统是将楼板中钢筋在工厂加工成钢筋桁架，并将

钢筋桁架与镀锌压型钢板焊接成一体的组合模板。该系统与传统的现场浇铸的楼板施工方法不同,在施工

现场，可以将钢筋桁架组合板直接铺设在钢梁上，然后进行简单的钢筋邦扎，便可浇注混凝土，大大提

高了提高了楼板施工效率。 ? 桁架受力模式合理，选材经济，综合造价优势明显；? 可调整桁架高度与

钢筋直径拟适用于跨度较大的楼板；? 现场钢筋绑扎工作量急剧减少，大大地缩短工期；? 桁架受力模

式合理，可以提供更大的楼承板刚度，基本无需施工用临时支撑；? 钢筋排列均匀，上下层钢筋间距及

混凝土保护层厚度有可靠保证，且无施工误差，楼板抗裂性能好；? 耐火性能与传统现浇楼板相当，远

优于压型钢板组合楼板；? 浇铸的混泥土凝固后，底板失去功能。所以无需考虑该板的防火、防腐问题

；钢筋桁架模板中的底板采用镀锌钢板，具有防腐蚀功能，但此底板仅用于浇铸时承托混凝土的功能，

在混凝土凝固后不参与受拉钢筋的作用，所以其年限无需满足建筑的设计使用年限要求。由于压型

钢板组合楼板会代替楼板底层受拉钢筋的功能，过火后，压型板其本身的材质性能发生变化，防腐蚀镀

层破坏，因此存在修复与防腐蚀处理等要求。根据试验表明，在楼板过火一定时间后，楼板内的水份经

高温所开成的高压水蒸汽迫使压型钢板与混凝土脱离，从而导致压型钢板混凝土楼板无法修复。相对于

此类压型钢板组合楼承板，钢筋桁架组合的楼层板更有优越的耐火与防腐蚀性能。
