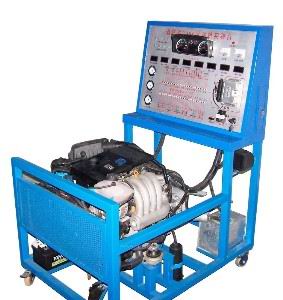

发动机电控实训台架
型号：XX-PST-TJ
一．组成结构
1、帕萨特B51.8T电控发动机总成带所有传感器和相关附件；冷却系统（水箱、散热电子扇 等）、进气机构（空气滤清器、进气软管、节气门总成、进气歧管等），排气机构（排气歧管、排气管等），点火系统（火花塞、高压线、点火线圈等），所有的发动机传感器和执行器（节气门位置传感器、空气流量计、怠速马达、曲轴位置传感器、凸轮轴位置传感器、爆震传感器、氧传感器、水温传感器、喷油器等）
2、面板设有数显仪表/原车仪表、发动机控制电脑ECU、点火开关、OBDII诊断座、保险丝、继电器等，并且每一个零部件都标明名称；
3、配备故障设置功能。
4、数显表或仪表盘显示（冷却液温度传感器、发动机转速），燃油压力表；
5、完整的彩色发动机电控系统元件结构图和电路结构及工作原理图；
6、各个电路插头的结构图及针脚标识图和名称；
7、与电脑针脚一致的外接式检测端子。
二．硬件功能要求
1、真实可运行的电喷汽油发动机，充分展示帕萨特B5电控发动机的组成结构和工作过程；
2、实训台面板上有发动机执行区信号检测区、PIE面板绘制发动机电控系统原理图、方便老师讲授和组织实训教学，学员可直观对照发动机电路原理图和发动机实物；认识、测试和分析控制系统的工作原理；
3、实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器的电阻、电压、电流、频率信号；
4、实训台面板上安状数显仪表或原车仪表，可实时显示发动机转速、水温等参数的变化；
5、实训台面板上安装有诊断座。可连接专用或通用型汽车解码器，对发动机电控系统进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分板等发动机自诊断功能；
6、实训台配备有油门装置，可方便对发动机加减速；
7、实训台配备有电源总开关、防护围栏等安全保护装置；
8、实训台底座采用钢性结构焊接，表面采用高档金属漆喷涂，耐蚀性好，带自锁脚轮装置，移动灵活；
9、本实训台可设置单一故障、组合故障50个以上，任意设置单一或组合故障，可观察设置的各传感器、执行器故障对发动机工作性能的影响，进一步理解发动机的运行过程和控制理论，掌握常见故障的诊断和检测方法，培养正确分析和解决问题的能力。方便老师对学生进行故障排除和考核。
四．工艺要求
1、面板工艺和特点：测量面板采用加厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，PIE面板绘制的发动机电控系统电路图。学员可直观对照电路图和电控汽油发动机实物，认识和分析控制系统的工作原理；
2、移动台架底座采用国标管材，无缝焊接。移动脚轮带锁定装置，方便移动和固定教学。金属表面采用高档金属漆喷涂，漆面坚固美观。
