汽车点火系统实训台
型号：XX-DH-SJB
一、基本要求

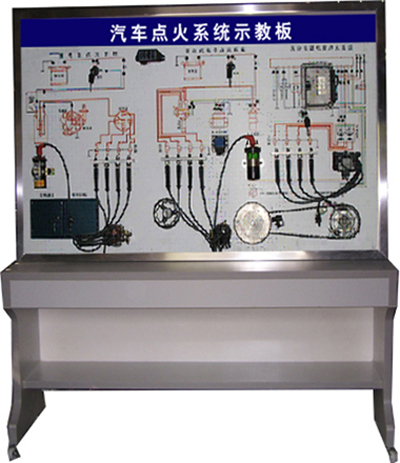

本产品选用汽车六种点火系统实物，展示汽车点火系统的结构与原理；面板上绘有六种完整的点火系统的电路图，设置有检测端子，可通过仪器仪表检测各种信号参数如电压、电阻、频率等，能适用于对汽车点火系统的理论和维修实训的教学需要。
二、功能要求
1．可运行六种不同类型汽车点火系统，展示六种不同类型汽车点火系统的组成结构及原理。
2．操纵点火开关与电机调节开关，可真实演示汽车六种不同类型点火系统的工作过程。
3.故障模拟系统可模拟实际运行工况，设置多种实车电器系统常见故障（常规：1-36个），故障点内容及类型可根据用户调整。
4．用LED 灯显示工作状态。
5.面板上安装有检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等。
6．数显表显示传感器信号电压值。
7．面板上绘有原车一致的彩色UV平板喷绘电路图，4mm铝塑板直接喷绘彩色原理图（UV平板喷绘原理面板质保多年不变色），学员可直观对照原理电路图和系统实物，认识和分析系统的工作原理。
8．大众电控单/双缸点火系统，安装OBD诊断座，可测试系统故障码及数据流等参数。
9．磁电式点火系统，安装丰田诊断座，可测试系统故障码等参数。
10．实训台加装电源总开关、转动部件防护罩等安全保护装置。
11．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺带万向自锁脚轮装置。
12. 配备有使用说明书、实验指导书等相关资料。
13．台面保留30cm宽空间,方便放置检测用的仪器及仪表/实验报告等。
三、结构组成
安装六种不同类型点火系统实物:
①四缸传统触点点火系统；
②大众普桑霍尔电子点火系统；
③大众电控双缸点火系统;
④磁脉冲有分电盘式点火系统整套配件(丰田5A-FE);
⑤电控单缸点火系统(帕萨特);
⑥光电式点火系统整套配件;
发动机电脑、曲轴位置感应器、凸轮轴位置感应器等与点火直接相关的传感器、点火放大器、电源、高压线、高压包、火花塞、调速电机、分电器、控制面板、可移动台架、OBD诊断座、彩色原理与结构图、故障设置系统、移动台架等及使用说明书等。
