4路开关量输入输出 可计数IO模块

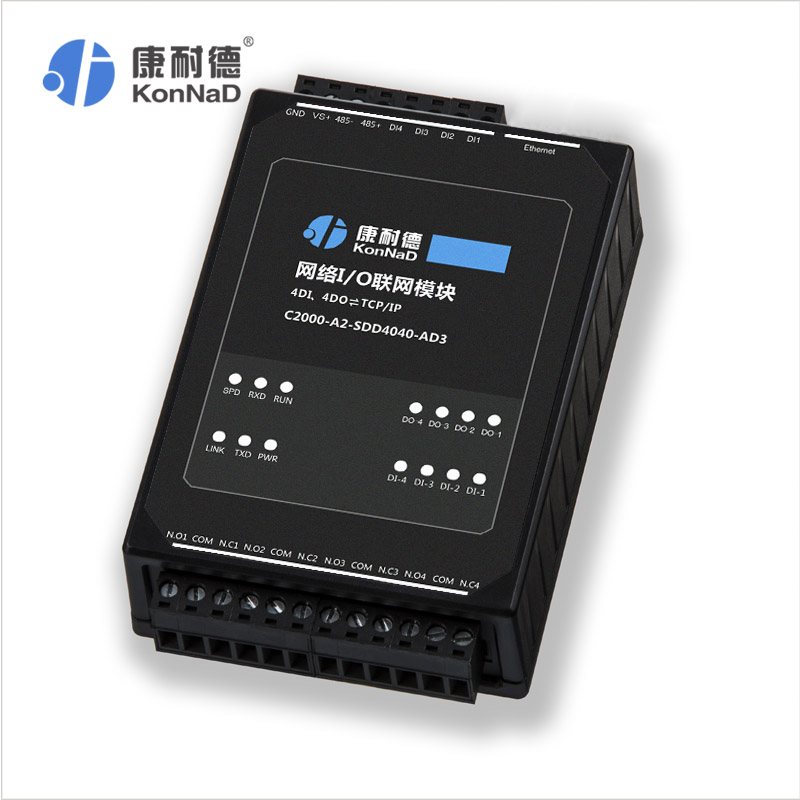

4路开关量输入输出 可计数IO模块康耐德C2000-A2-SDD4040-AB3说明:
一、安全及安装注意事项
请务必遵守下列章程,否则可能会造成人身伤亡和设备损坏!
1、安装前请仔细阅读产品说明书,检测产品是否完全符合使用要求,如有问题请联系产品供应商。
2、核对说明书中产品的参数是否为所选用产品的参数,产品型号与说明书对应型号是否一致。
3、安装和拆卸前,确保所有外部供电电源处于断开状态。设备未安装完毕前,请不要给设备上电。
4、在给设备上电前,请确保电源的供电电压在设备要求的电压范围内。
5、尽量对RS485总线的屏蔽层及设备电源,使用可靠的接地装置进行接地处理。
6、电缆的功耗若大于继电器触电容量(3A),需使用中间继电器。
7、保证安装设备区域的环境温度在-40℃~85℃的范围内,相对湿度保持在5~95%。
二、模块指示灯 四、模块端口定义
PWR
电源连接指示灯
RUN
运行灯
RXD
485信号接收指示灯
TXD
485信号发送指示灯
LINK
灯亮表示网络已连接
闪烁表示有数据在传输
SPD
以太网工作速率指示灯,工作在100M时亮,工作在10M时灭
DI-1-DI-4
开关量信号输入指示灯
DO-1-DO-4
开关量信号输出指示灯
端口名称
模块标识
端口性质
建议线材
电源
Vs+ GND
9-24VDC,推荐使用12VDC
RVV2*1.0
485接口
485+ 485-
RS485通讯端口,超过400米建议使用RVSP2*1.0
RVSP 2*0.5
DI输入
DI GND
开关量输入信号
RVV2*0.5
DO输出
NO COM NC
开关量输出信号
RVV2*0.5
以太网口
Ethernet
TCP/IP通讯,网线长度不可超过100米
STP-CAT5E
四、故障及诊断排查
故障现象
问题原因
解决方法
模块POWER灯不亮
模块供电不足
检查模块接入电源电压,正常值应该为DC9~24V(推荐12V)
LINK灯不亮
无法正常连接网络
检测网络接入是否正常
设置程序搜索不到
电脑网络或设备网络不正常
检测电脑网络、设备网络,及两者在局域网中可以PING通
通讯过程中RXD、TXD灯不闪烁
485线路故障或智能设备端串口被占用
检测485线路是否断路,检测智能设备串口是否被占用或更换串口进行通讯
未通讯情况下RXD灯长亮
485线路故障
检测485线路正负极是否接反
未通讯情况下TXD灯不停闪烁
设备设置了级联子设备
通过设置程序删除级联子设备
五、装箱清单
序号
名称
数量
单位
备注
1
主设备A2-SDD4040-AB3
1
台
2
接线端子-2ERJK-5.81-12P
1
个
3
接线端子-2ERJK-5.81-8P
1
个
4
合格证
1
张
5
简易说明书
1
份
康耐德厂家还提供湿接点采集模块,电平脉冲可计数采集模块,电平脉冲输出可配置IO模块,更多康耐德IO模块欢迎咨询。
