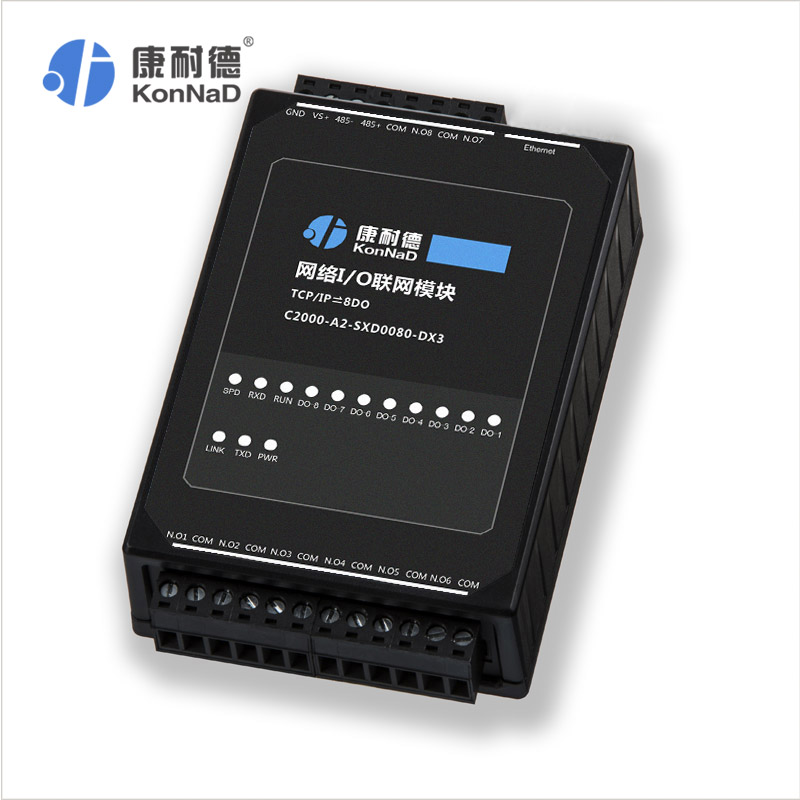

开关量控制模块，IO控制器C2000 A2-SXD0080-DX1 8路数字量输出 串口IO联网模块使用说明：
开关量控制模块，IO控制器C2000 A2-SXD0080-DX1为8路数字量输出（DO）串口IO联网设备，DO为8路继电器输出，采用标准的Modbus RTU通讯协议，可以通过RS485总线进行远程DO控制。
提供6年质保服务。
开关量控制模块，IO控制器特点：
→8路数字量输出；
→I/O与系统完全隔离；
→采用Modbus RTU通讯协议；
→RS485通讯接口提供光电隔离及每线4KV/2KA的防雷保护；
→电源具有良好的过流过压、防反接保护功能；
→丰富的指示灯，全面查看状态，及时排查故障；
→安装方便。
|
开关量控制模块，IO控制器数字量输出接口 |
DO接口形式 |
8路C型继电器 |
|
DO触点容量 |
250VAC/3A |
|
|
保护形式 |
防雷600W, 过压小于60V,过流小于500mA |
|
|
防雷保护级别 |
无 |
|
|
过压过流保护 |
30V/3A |
|
|
继电器电气寿命（次） |
1*100000 |
|
|
断开时间 |
MAX.5ms |
|
|
吸合时间 |
MAX.8ms |
|
|
开关量控制模块，IO控制器串口通信参数 |
接口类型 |
RS485 |
|
波特率 |
1200~115200bps |
|
|
传输距离 |
1200米 |
|
|
保护形式 |
GAS+PPTC+TVS |
|
|
防雷保护级别 |
4KV/2KA（8/20uS电流波） |
|
|
过压过流保护 |
30V/100mA |
|
|
开关量控制模块，IO控制器电源参数 |
电源规格 |
10~30VDC |
|
电流 |
350mA@12VDC |
|
|
功耗 |
≤4.2W |
|
|
保护形式 |
ZOV+PPTC+TVS |
|
|
防雷保护级别 |
4KV/2KA（8/20uS电流波） |
|
|
过压过流保护 |
30V/200mA |
|
|
开关量控制模块，IO控制器工作环境 |
工作温度、湿度 |
-25~85℃，5~95%RH，不凝露 |
|
储存温度、湿度 |
-60~125℃，5~95%RH，不凝露 |
|
|
开关量控制模块，IO控制器其他 |
安装方式 |
导轨或支架安装 |
|
尺寸 |
75*105*30mm |
