网络开关信号采集 以太网开关模块
网络开关信号采集 以太网开关模块特点：
网络开关信号采集 以太网开关模块使用的是MDOBUS TCP协议，在发送控制命令前需要和M244建立一个SOCKET连接，
M244作为TCP 服务器端，监听端口为502。在采集DI和控制DO时全部命令要以16进制的格式发送。
4路数字量输出；
输入输出状态主动上传；
I/O与系统完全隔离；
网络开关信号采集 以太网开关模块采用Modbus TCP通讯协议；
RS485接口可作为扩展接口，连接MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等模块；
电源具有良好的过流过压、防反接保护功能；
网络开关信号采集 以太网开关模块丰富的指示灯，全面查看状态，及时排查故障；
安装方便。
概述：
网络开关信号采集 以太网开关模块M244-A是数字量型主动式以太网I/O服务器，具有4路数字量输入（DI）和4路数字量输出（DO）。
在传统的被动式以太网I/O系统当中，主机一般是通过不断轮讯各个I/O设备来采集数据。在局域网环境当中，只有通过快速轮讯才能够
获得实时的I/O数据。然而，这样却为网络带来了沉重的负担，网络资源也被大量浪费。而M244-A在网络连接建立情况下，各I/O通道状态
发生改变，能够主动上传当前I/O状态。这种主动发送意外事件消息的方式对PC-based监控而言，显然大大减少了对网络带宽的需求。
网络开关信号采集 以太网开关模块M244-A采用标准的Modbus TCP通讯协议，客户可以根据Modbus TCP协议格式在短时间内完成事件触
发条件和输出状态控制的编写，康耐德还提供了支持VB，VC++和C#等例子程序，方便用户自行开发数据采集程序。

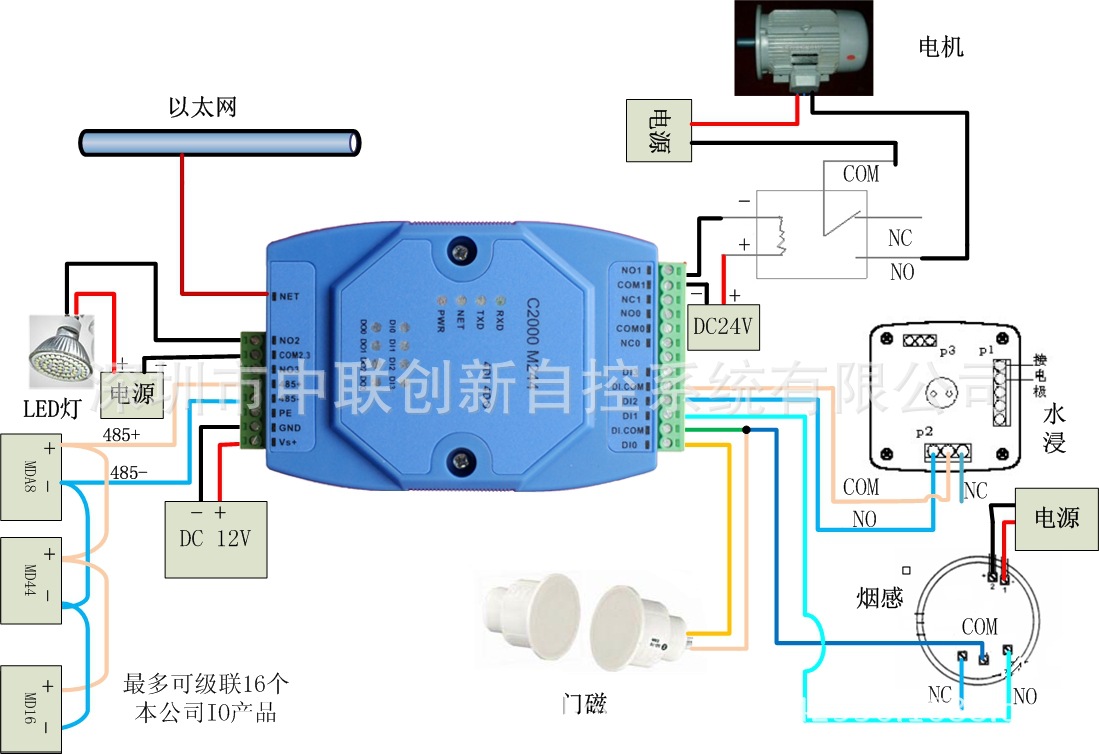

本产品网络开关信号采集 以太网开关模块还提供一个RS485扩展接口，方便、灵活的级联方式，能够支持最多16级级联，使得MD44，MDIA，MDVA，MDI8，MDV8，MD82，MD88，MD16等RS485采集模块能够通过最低成本实现网络接入，并实现各种数字量、
模拟量的组合扩展采集。
网络开关信号采集 以太网开关模块技术参数：
I/O接口
DI特性 4路干接点输入
60V过压保护 ，100mA过流保护
DO特性 2路C型继电器 2A 30VDC/1A 125VAC(0,1路）
2路集电极开路输出30V 500mA(2,3路）
60V过压保护 ，500mA过流保护
网络开关信号采集 以太网开关模块网络通讯参数
接口 RJ45
以太网 10M/100Mbps
通讯协议 Modbus TCP
嵌入协议 ARP，ICMP，IP，TCP，UDP，DHCP,DNS
网络开关信号采集 以太网开关模块RS485扩展口通讯参数
波特率 9600bps
数据位 8
停止位 1
校验 无
485地址 1-255
保护 1.5KV/600W防雷保护
240V过压保护，80mA过流保护
提供资源
测试软件 IO设备管理程序
文档 Modbus通讯协议、寄存器地址文档
DEMO Modbus通讯示例程序及代码
网络开关信号采集 以太网开关模块电源需求
工作电压 9~24VDC（推荐12VDC）
工作电流 小于200mA
浪涌保护 1.5kW
过流过压保护 60V过压保护，500mA过流保护
网络开关信号采集 以太网开关模块工作环境
操作温度 -25℃~85℃
存储温度 -60℃~125℃
工作湿度 5~95%RH不凝露
其他
尺寸 72.1*121.5*33.6mm
保修期 6年
网络开关信号采集 以太网开关模块支持全端口过流、过压保护，即使不小心将线接反、接错、甚至端口被短接，都不会烧坏设备
