一、ETC门架系统一体化柜简介
ETC门架系统，需要吊装在露天的高速公路上，ETC门架系统的一体化柜也安装在门架旁，
一体化柜需适应各种复杂气候环境：暴晒、防尘防水、防潮湿、防霉变、防盐雾、防锈，要抗风、抗震。ETC1
ETC门架系统一体化柜也叫ETC户外一体化柜（简称:ETC一体化柜），其主要为门架车道控制机、工业交换机、
收费系统PC等设备提供一体化收容和为门架设备提供可靠供备电，保障路侧关键生产设备的可靠运行。根据业务需求选择合适空间的户外机柜.ETC2
为了给高速公路收费系统提供可靠的支撑，户外柜将配置UPS电源及电池设备、空调设备、配电设备、网络传输设备、环境监控设备ETC3
ETC业务设备有：收费系统PC、车道控制器、天线控制器、RSU（Road Side Unit）设备等。
二.项目概况
本项设计为“ETC门架系统一体化智能机柜”提供配套的一体化监控系统。在解决方案层面采用先进、可靠的动环系统产品，实现以下四个目标：
?提供稳定可靠的动力环境监控系统。
?为运维管理提供有效的信息。
?具有可扩展性，可与第三方平台对接。
?节省运维管理费用，达到短期投资长期受益的目的。
3.3.建设内容
动环监控系统涉及的监控对象包括：
序号 监控对象 数量 接口特性 备注
1 锂电池包 2 RS485 电池包自带BMS
2 UPS电源 1 RS485 或者48VDC开关电源+逆变器组合
3 柜门式空调 1 RS485
4 网络交换机 1 SNMP
5 智能PDU 1 SNMP/RS485
6 配电单元 1 RS485
7 温湿度传感器 1 RS485
8 烟感传感器 1 DI
9 水浸传感器 1 DI
10 智能机柜锁 2 RS485
11 门磁传感器 1 DI
12 200W红外摄像头 1 TCP
13 声光报警器 1 DO 告警联动输出
14 12VDC柜内LED灯 1 DO 灯光联动：门开灯亮、门关灯灭
15 震动传感器 1 DI (选配)

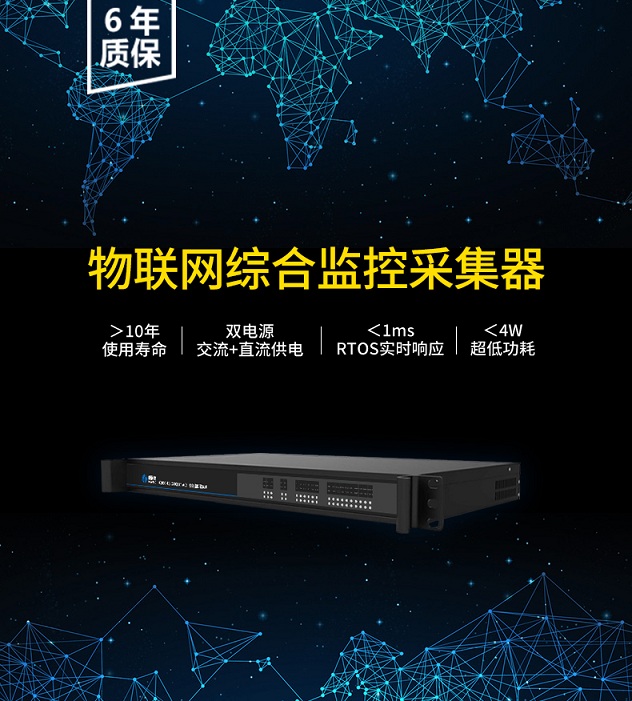

ETC门架系统综合采集器C2000-D2-CJ10B16-A03，可实现RS485串口设备联网、数字信号接入及控制，
采用Modbus TCP协议进行DI、DO数据采集传输。适用设备监控、环境监控等数据采集场合，例如:数据机房、通讯基站、变电站等，对其动力环境进行监控。
ETC门架系统综合采集器特点:
→提供1个10M/100M网络接口，支持分布式应用:
→提供10个RS485下行通讯接口，串口使用透明传输，可对智能设备温湿度、极早期智能电量仪等进行数据采集;
→提供12个DI、4个DO输入输出的端口，使用标准Modbus TCP协议，可接入烟感、温感、漏水、声光报警等设备;
→RS485、DI、 DO各端口采用RJ45接口，提供必备的DC12V电源，简化布线;
→支持双路交、直流供电输入，满足高压直流适配需求;
→支持Web、Telnet、 超级终端远程配置，支持SNMP网管功能:
→1U机架式设计，面板带LED指示，工作状态一目了然;
→RTOS实时操作系统，亳秒级响应，处理高效;
→采用ARM架构，工业级硬件设计，长达10年使用寿命;
→两组电源输出，各电源独立输出，各种带过流过压和防反接功能。
