网络电流信号采集器 模拟信号采集模块 详细说明
模拟信号采集模块 网络电流信号采集器用于采集4-20mA电流信号，端口具有过流过压保护，模块带有电磁隔离保护采用
标准的Modbus TCP通讯协议，可以通过TCP/IP网络远程采集模拟量数据电流信号，无缝接入到客户的系统中去。
8路模拟量（电流量）输入；
I/O与系统完全隔离；
AI分辨率：12位；
AI输入通道采取全差分输入；
输入通道之间完全隔离，隔离度5VDC；
AI输入测量范围：0~20mA；
模拟信号采集模块 网络电流信号采集器支持最多3个线程同时采集；
RS485接口可作为扩展接口，连接MD44，MD82，MD88，MD16、MDIA、MDVA、MDI8、MDV8等模块；
采用Modbus TCP通信协议；
RS485通信接口提供光电隔离及每线600W浪涌保护；
电源具有过流过压保护和防反接功能；
安装方便。
概述：

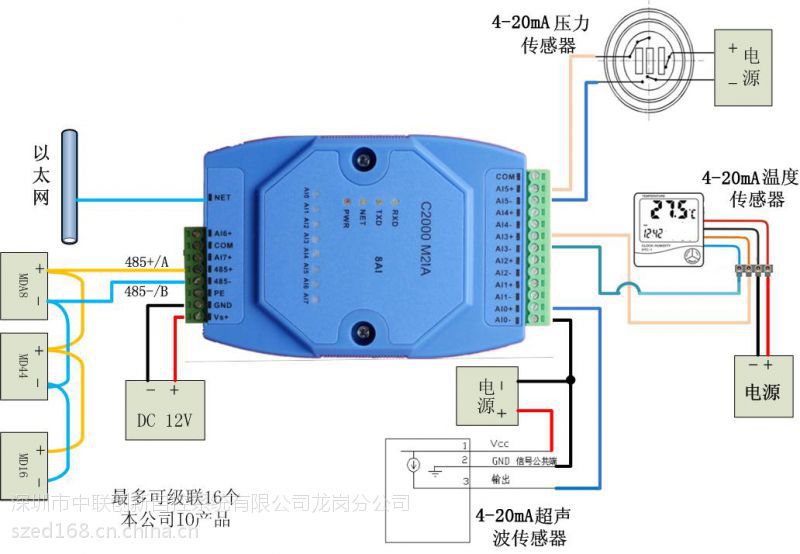

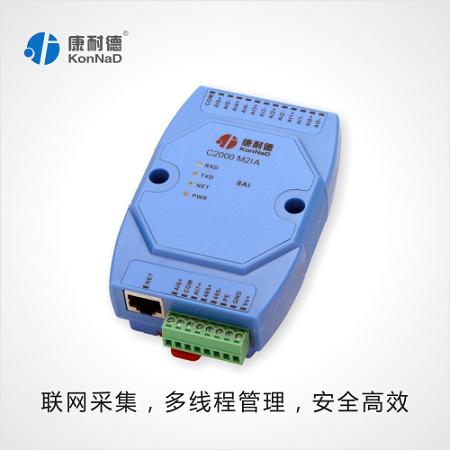

模拟信号采集模块 网络电流信号采集器C2000 M2IA为通道隔离网络型智能模拟量采集器，8路电流型模拟量输入（量程为0~20mA），
采用满量程通道隔离、全差分输入设计。采用标准的Modbus TCP通讯协议，可以通过TCP/IP网络远程采集模拟量数据。
模拟信号采集模块 网络电流信号采集器还提供一个RS485扩展接口，方便、灵活的级联方式，能够支持最多16级级联，使得MD44，MD82，
MD88，MD16、MDIA、MDVA、MDI8、MDV8等RS485采集模块能够通过最低成本实现网络接入，并实现各种数字量、
模拟量的组合扩展采集。提供6年质保服务。
技术参数：
I/O接口
AI特性 8通道全差分模拟量输入
4-20mA
输入阻抗240Ω
12位分辨率
通道隔离度5V DC
模拟信号采集模块 网络电流信号采集器网络通讯参数
以太网 10M/100Mbps
接口 RJ45
通讯协议 Modbus TCP
保护 1.5KV/600W防雷保护
240V过压保护，80mA过流保护
RS485扩展口通讯参数
波特率 9600bps
数据位 8
停止位 1
校验 无
485地址 1-255
提供资源
测试软件 IO设备管理程序
文档 Modbus通讯协议、寄存器地址文档
DEMO Modbus通讯示例程序及代码
模拟信号采集模块 网络电流信号采集器电源需求
工作电压 9~24VDC（推荐12VDC）
工作电流 小于100mA
浪涌保护 1.5kW
过流过压保护 60V过压保护，500mA过流保护
模拟信号采集模块 网络电流信号采集器的工作环境
操作温度 -25℃~85℃
存储温度 -60℃~125℃
工作湿度 5~95%RH不凝露
其他
尺寸 72.1*121.5*33.6mm
保修期 六年
模拟信号采集模块 网络电流信号采集器厂家——深圳市中联创新自控系统有限公司，15年来一直立志要成为最可靠的
物联网前端设备提供商，公司注册资金1776万，是国家级高新技术企业、软件企业、中国安防百强企业、智慧中国联合会理事单位、
深圳市信息工程协会副会长单位、深圳市安防产业标准联盟理事单位。
