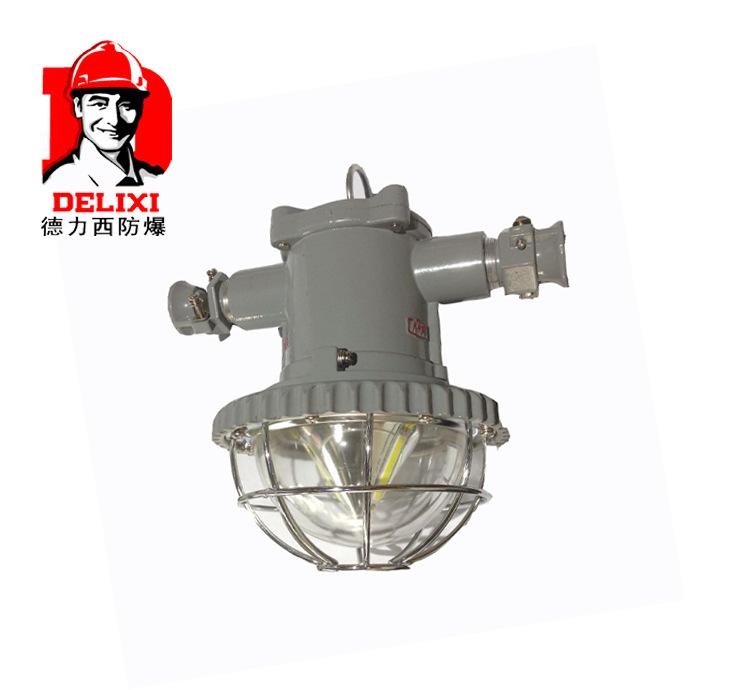

矿用LED防爆灯 DGS系列巷道灯 LED巷道灯价格

1  DGS系列巷道灯 适用范围与用途

DGS□/127L系列矿用隔爆型LED巷道灯(以下简称LED巷道灯)，适用于煤矿井下具有甲烷、煤尘爆炸危险的场所，作为巷道及硐室照明用，严禁用于采掘工作面。

巷道灯采用LED冷光源大功率发光元件作为光源，具有发光效率高，耗电低，工作温度低，使用寿命长，体积小等优点。



2  DGS系列巷道灯型号含义

D   G   S   □ /  127   L





                                                LED光源

                                                额定电压  V

                                                额定功率  W

                                                巷道、硐室照明用

                                                隔爆型

                                                灯具

3  DGS系列巷道灯 主要参数

3.1 产品执行标准

GB3836-2010         爆炸性环境

MT221-2005          煤矿用防爆灯具

    Q/DLXB 060-2013     矿用隔爆型荧光灯、矿用隔爆型LED巷道灯

3.2 防爆型式：矿用隔爆型；

防爆标志：ExdIMb；

3.3 巷道灯的主要技术参数见表1

表1  主要技术参数

型 号	额定电压 V	额定功率 W	照度(3m处) （Lx）	重量 kg
DGS24/127L	127	24	≥10	2.5
DGS36/127L		36		2.5
DGS50/127L		50		2.5

续表1  主要技术参数

型 号	额定电压 V	额定功率 W	照度(3m处) （Lx）	重量 kg
DGS70/127L	127	70	≥10	3.8
DGS100/127L		100		3.8
DGS120/127L		120		3.8

4  DGS系列巷道灯 产品结构

4.1 巷道灯由隔爆外壳、LED光源部件、透明罩、防护罩等部分组成。

4.2 隔爆外壳由壳体、盖、电缆引入装置等零部件组成。盖与壳体以圆筒隔爆接合面和螺钉连接。

4.3 LED光源部件包括LED驱动板、LED发光元件等零部件。LED驱动板固定在壳体内部，LED发光元件直接固定在壳体上，有利于散热，延长发光元件的使用寿命。LED驱动板的电气原理见图1。

图1   DGS□/127L(A)巷道灯电气原理图

4.5 透明罩外面装有金属防护罩，采用压盘与螺钉和壳体连接。

5  外形尺寸

    巷道灯的外形安装尺寸见图2、图3



图2 DGS24(36、50)/127L巷道灯外形图     图3 DGS70(100、120)/127L巷道灯外形图

6  使用与维护

6.1 安装前应检查铭牌上的技术数据是否与实际使用情况相符合，灯具发光部分应防止其它外力碰撞；

6.2 检查所有紧固件是否有松脱现象，如有松动应加以紧固；

6.3 巷道灯的内外接地必须良好可靠，前置隔爆型电源开关(用户自备)；

6.4 引入装置在引入电缆后，应加以紧固，电缆用金属垫圈和压紧螺母压紧，以保证良好的密封；

6.5 检修时应断开电源后方可开盖；

6.6 检修时应保护好隔爆面，不得磕碰、划伤，清理干净后涂上204-1防锈油。

6.7 使用时如透明罩损坏应及时更换，避免LED发光元件长时间裸露受潮，影响使用寿命

警告：1.严禁带电开盖；

      2.严禁损伤隔爆面；

      3.灯具严禁在现场更换光源、驱动板；

4.应使用具有短路、过载、漏电保护的ZBZ-M系列隔爆型照明信号变压器综合保护装置作为前置电源开关。

 矿用LED防爆灯 DGS系列巷道灯 LED巷道灯价格

矿用LED防爆灯 DGS系列巷道灯 LED巷道灯价格

7 订货须知

订货时应说明巷道灯的完整型号、名称、规格及数量，

例：DGS50/127L矿用隔爆型LED巷道灯，额定功率50W，额定电压127V，50 台。
