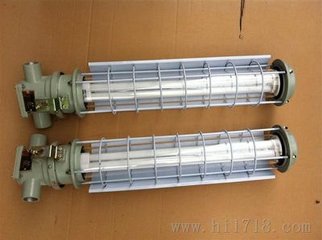

供应DGS系列矿用防爆荧光灯 20W/36W矿用隔爆型荧光灯

供应DGS系列矿用防爆荧光灯 20W/36W矿用隔爆型荧光灯

矿用防爆荧光灯  DGS矿用荧光灯  矿用隔爆型荧光灯

1  适用范围与用途

DGS□/127Y矿用隔爆型荧光灯(以下简称荧光灯)，适用于具有爆炸性危险气体(甲烷类)和煤尘的煤矿井下，可供车场周围主要机电调度室、中心变电所、主要巷道、泵房照明之用。荧光灯采用纯稀土三基色荧光粉为发光材料的高效节能荧光灯管作光源，光效高、亮度大。该灯结构新颖，可以在不切断总电源的情况下更换灯管，具有重量轻、体积小、节能效果显著、安装使用及维护方便等特点，是普通荧光灯的替代产品。

荧光灯严禁用于采掘工作面。

2  型号含义

D   G   S   □ /  127   Y   (A)



                                    设计序号

                                                荧光灯

                                                额定电压  V

                                                额定功率  W

                                                巷道、硐室照明用

                                                隔爆型

                                                灯具

3  主要参数

3.1 产品执行标准

GB3836-2010         爆炸性环境

MT221-2005          煤矿用防爆灯具

    Q/DLXB 060-2011     矿用隔爆型荧光灯

3.2 防爆型式：矿用隔爆型；

防爆标志：ExdIMb；

3.3 荧光灯的主要技术参数见表1

表1  主要技术参数

4  产品结构

4.1 荧光灯由铝合金隔爆型外壳、透明保护罩部件与光源部件组成。

4.2 隔爆型外壳由前盖、进线壳体、后壳体、后盖、电缆引入装置等零部件组成。外壳采用高强度铝合金压铸加工而成。各部分以圆筒隔爆接合面和螺钉连接紧固。接线座在进线壳体内，以圆筒隔爆接合面将进线壳体分为进线腔和光源腔二部份。

4.3透明罩部件由透明罩、金属防护罩及橡胶密封圈等零部件组成，是灯具防爆外壳的组成部份。隔爆外壳部件与透明罩部件之间，采用防护罩螺杆联接。

4.4 光源部件由灯管、灯座、镇流器、启辉器、灯座支架、碰撞触头等零部件组成。固定在灯具后盖上。整体推入透明罩部件内，压紧后动触头与接线座上导电杆接触，光源部件通电，灯管点亮。反之，后盖与后壳体隔爆面分离的过程中，光源部件断电。光源部件的连线见图1、图2。



图1   DGS20/127Y 荧光灯接线图

(注：图中ZR-灯管、L-镇流器、S-启辉器)





图2   DGS36/127Y(A) 荧光灯接线图

5  外形尺寸

    荧光灯的外形安装尺寸见图3、图4

图3   DGS20/127Y 荧光灯外形图

图4   DGS36/127Y(A) 荧光灯外形图



6  使用与维护

6.1 安装前应检查铭牌上的技术数据是否与实际使用情况相符合，灯具发光部分应防止其它外力碰撞；

6.2 检查所有紧固件是否有松脱现象，如有松动应加以紧固；

6.3 荧光灯的内外接地必须良好可靠，前置隔爆型电源开关(用户自备)；

6.4 引入装置在引入电缆后，应加以紧固，电缆用金属垫圈和压紧螺母压紧，以保证良好的密封；

6.5 检修时应断开电源后方可开盖；

6.6 更换灯管时，只需将后盖与后壳体紧固螺栓松开，即可将后盖连同光源部件拉出，更换灯管。

6.7 检修时应保护好隔爆面，不得磕碰、划伤，清理干净后涂上204-1防锈油。

警告：1.严禁带电开盖；

      2.严禁损伤隔爆面；

3.应使用具有短路、漏电、过载保护的ZBZ-M系列隔爆型照明信号变压器综合保护装置作为前置电源开关。

7  故障分析与排除

荧光灯可能发生的故障与排除方法见表2。

表2 故障与排除方法



8  运输、贮存

8.1 荧光灯在运输过程中要有“防雨淋”、“防尘”措施。

8.2 荧光灯在运输中不准剧烈碰撞、摔装。

8.3 荧光灯应存放在无雨水侵袭，空气流通和相对湿度不大于90%（+20℃），温度在-20~+40℃的仓库中。

9  开箱及检验

9.1开箱前应检查箱体上的有关标志、产品名称、规格、数量、收货单位、发货单位等。

9.2开箱时应逐渐拆除外包装以免损坏产品外壳表面。

9.3开箱后应检查下列项目：

a.产品外部零件是否有损坏；

b.装箱单、合格证、产品说明书是否齐全；

c.产品铭牌、各种标志是否齐全

10  订货须知

订货时应说明荧光灯的完整型号、名称、规格及数量，

例：DGS20/127Y  矿用隔爆型荧光灯，额定功率20W，额定电压127V，50 台。
