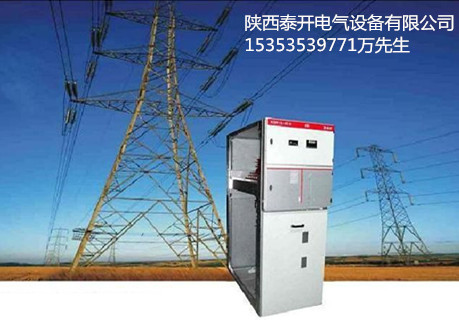

HXGN36-40.5型户内高压交流六氟化硫环网开关设备
概述：
本产品适用于三相交流35KV，50HZ的电力系统中，作为工矿企业，高层建筑，住宅小区，预装式变电站等场所，用来开断，关合负载电流，故障电流，控制和保护线路于配电变压器之用！
SF6气体具有良好的灭弧性能，为了使电弧迅速熄灭，开关在断电流过程中，动静触头刚分离时便产生电弧，此时，由于永久磁铁的磁场作用，驱动电弧快速运动，使电弧拉长并不断于SF6气体结合被迅速游离和冷却，在电流过零时熄灭，双断口开距具有隔离断口的绝缘水平，永磁式旋弧原理，操作功小，熄弧能力强，触头烧伤轻，延长了电气寿命。
5. 周围空气中无严重污染，如灰尘，烟雾，化学腐浊剂，易燃气体，汽油及盐剂等；
型号含义：

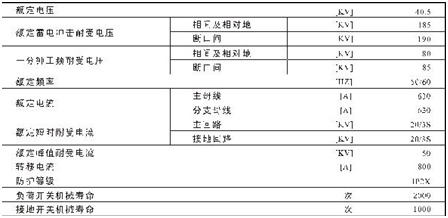

技术参数：
开关柜送电和停电时机械联锁操作如下：
当电缆室（前门）关闭锁定后，负荷开关不能合闸，操作接地开关到分闸
位置，负荷开关合闸。
负荷开关分闸→合接地开关。
6，安装二次回路电缆；电缆由机构右侧底进入，顺侧壁连人继电器仪表室，分接地相应有端子牌下，施工时应注意电缆号，端子号不要穿漏或穿错，二次电缆施工完后，注意勿忘封封盖电缆孔。

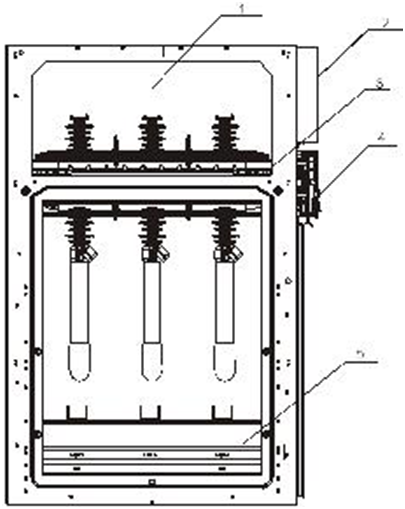

安装示意图：

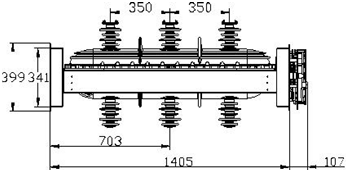

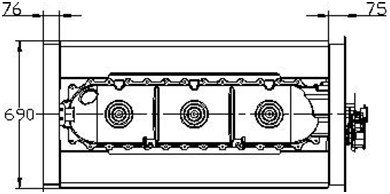

外形尺寸图：
HXGN36-40.5型户内高压交流六氟化硫环网开关设备
该产品具有“合-分-接地”三工位灭弧室，配带“五防联锁”功能（防止带负荷分合开关，防止误入带电间隔，防止误分合主开关，防止带电合接地设备，防止接地开关合闸是送电），联锁可靠，断口绝缘强度高，大爬距设计，出线端用均压罩保护，特殊的动密封和固定密封设计，加上先进的技术性能及轻便灵活的装配方案，可以完全满足市场不断变化的要求，是装备城市电网的新一代高压开关设备。
1. 海拔高度：不超过1000m（如有特殊要求可在订货时注明）
2. 环境温度：-25℃～+40℃：
3. 相对湿度：日平均相对湿度不大于95﹪，月平均相对湿度不大于90﹪：
4. 抗震强度：不超过B度：
IEC298.IEC265。IEC129.IEC694。
IEC420.IEC529.IEC932.GB3906.GB11022.GB3804.
先关电缆室（前门）→分接地开关→合负荷开关
2，停电操作：
按下面板右下方跳闸按钮，开关分闸，带电显示熄灭，合上接地开关。
操作顺序：
1，基础施工要求
开关柜的安装尺寸于安装的典型样式见图5，用户自行设计的基础图中应保证开关柜的安装，接地和一，二次电缆的铺设。单列布置时，柜前操作走廊为2.5m为宜，双列布置，柜间操作走廊以3m为宜。
2，按工程需要与图纸标明，将开关柜按排列顺序放在基础槽钢上，如果一排较长的开关柜排列，并柜工作应从中间的部位开始安装（10台以上）。调整好成组开关柜的直线度，垂直度与水平度，然后用螺栓将开关柜紧固在基础槽钢上，再用螺栓进行柜见连接。
3，安装主母线；打开母线室订盖板进行安装，安装好后紧固顶盖板，连接母线时接触面应平整，无污染，有污染时应除净，涂中性凡士林油。
4，安装一次电缆；电缆头制作完成后，将电缆头固定在支架上，电缆与母线应平整，接触面上涂中性凡士林油后即可连接，并紧固。电缆施工后应用隔板将电缆室与电缆沟封隔。
5，连接柜间接地母线开关柜排列成一体后，检查接地与保护接地是否遗漏，接地回路连接导通。
