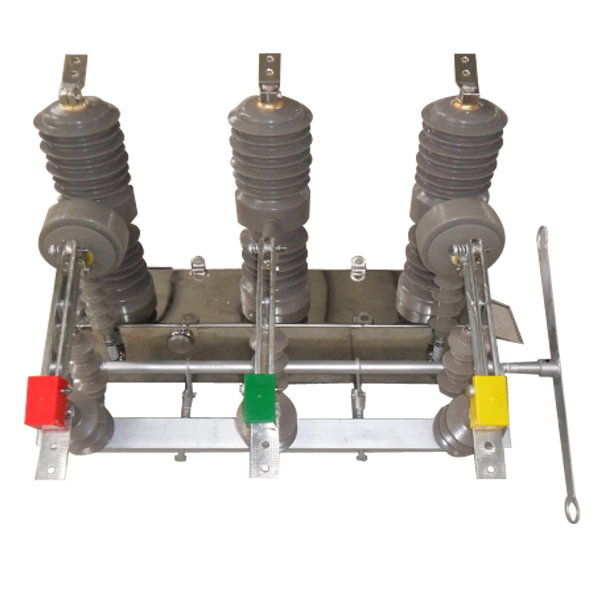

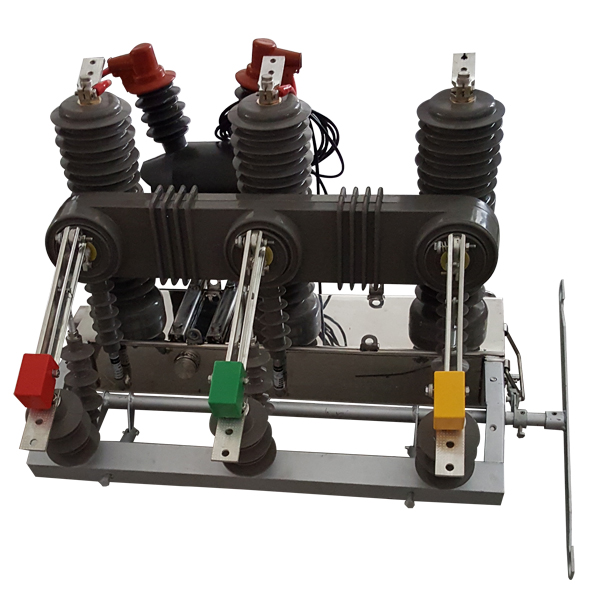

ZW32-12G型户外高压真空断路器
ZW32真空断路器产品概述：
ZW32-12G型户外高压真空断路器由陕西泰开电气设备有限公司自主研发生产，为额定电压12kV、三相交流50Hz的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。
ZW32真空断路器符合下述标准：
GB/T1984《高压交流断路器》、GB/T11022 《高压开关设备和和控制设备标准的共用技术要求》、DI402 《交流高压断路器订货技术条件》……
ZW32真空断路器使用环境条件:
a. 环境温度不高于 + 45 ℃，不低于 – 30 ℃；
b. 空气相对湿度：日平均值不大于95%，月平均值不大于90%；
饱和蒸汽压：日平均值不大于2.2×10-3 MPa，月平均值不大于1.8×10-3 MPa；
在高湿度期温度急降时，可能凝露；
c. 海拔高度不超过 1000 米；
d. 地震烈度不超过8级；
e. 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。
客户如有其它特殊要求，可在订货时提出，我公司可给予最大满足。
ZW32真空断路器产品特点：
1. 真空灭弧室采取专利固封技术，体积小，寿命长，牢靠性高，屏蔽罩外露；封装在环氧树脂内，耐气象性好，便于运输；
2. 操作机构采取高牢靠性的双稳态永磁技术，构造简朴，无需保护保养，机械寿命可高达30000次；
3. 环氧树脂封装：符合环保请求；已被广泛验证的户外性能；耐臭氧和紫内线；牢靠、轻、不易碎裂；
4. 永磁机构：运动部件少；无须保护保养；运用双稳态永磁技术；
采取真空灭弧，固体绝缘，体积小，重量轻，开断容量大，绝缘程度高；
5. 手动分闸装置：当掌握体系涌现故障时，可用手动分闸作紧迫分断操作，牢靠开断额定负荷电流；
6. 地位检测器：靠近开关装于联动轴上，不需机械元件，简朴牢靠检测开关的分合地位；
7. 开关外壳采取不锈钢或喷塑解决，耐腐蚀性、耐气象性好；
8. 可外加隔来到关，造成可见断口并牢靠联锁，组成组合电器；
ZW32真空断路器主要技术参数：
断路器主要技术参数：
序号 名称 单位 数据
1 额定电压 KV 10
2 最高工作电压 12
3 额定绝缘水平 1min工频耐压 干试 42
湿试 34
雷电冲击耐压（峰值） 75
4 额定电流 A 630
5 额定短路开断电流 KA 12.5/16/20
6 额定电容器组开断电流 A 400/630
7 额定操作顺序 O--0.3s--CO--180s--CO
8 额定短路开断电流开断次数 次 30
9 额定短路关合电流（峰值） KA 50
10 额定峰值耐受电流
11 额定短时耐受电流 12.5/16/20
12 额定短路持续时间 S 4
13 全开断时间 ms ≤100
分闸时间
（分励脱扣） 最高操作电压 15~50
额定操作电压 15~50
最低操作电压 30~60
合闸时间 25~50
14 机械寿命 次 10000
15 额定操作电压 V DC，AC：110，220
16 操作机构 A 弹簧机构
17 动触头允许磨损厚度 mm 3
18 重量 kg 152（182带隔离）
19 储能电机额定输入功率 ≤250
20 过流脱扣器 额定电流 A 5
脱扣准确度 ％ ±10
断路器机械特性参数：
序号 名称 单位 数据
1 触头开距 mm 9±1
2 触头超行距 2±0.5
3 平均分闸速度 M/s 1.0±0.2
4 平均合闸速度 0.6±0.2
5 触头合闸弹跳时间 ms ≤2
6 三相分闸同期性时差 ≤2
7 每相回路直流电阻（不含电流互感器） μΩ ≤80
≤120带隔离开关
8 触头允许磨损厚度 mm 3
