GN系列户内10KV高压隔离开关
GN系列户内高压隔离开关
概述：
使用环境条件如下：
隔离开关不适用于：
技术参数：
主要结构：

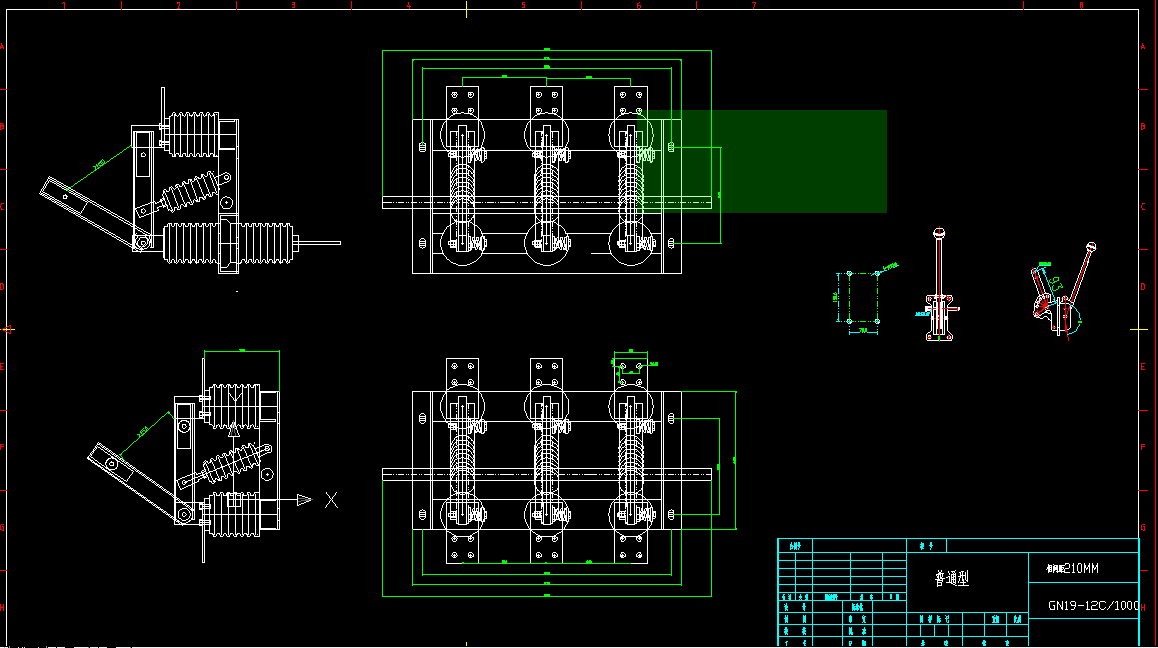

外形尺寸图

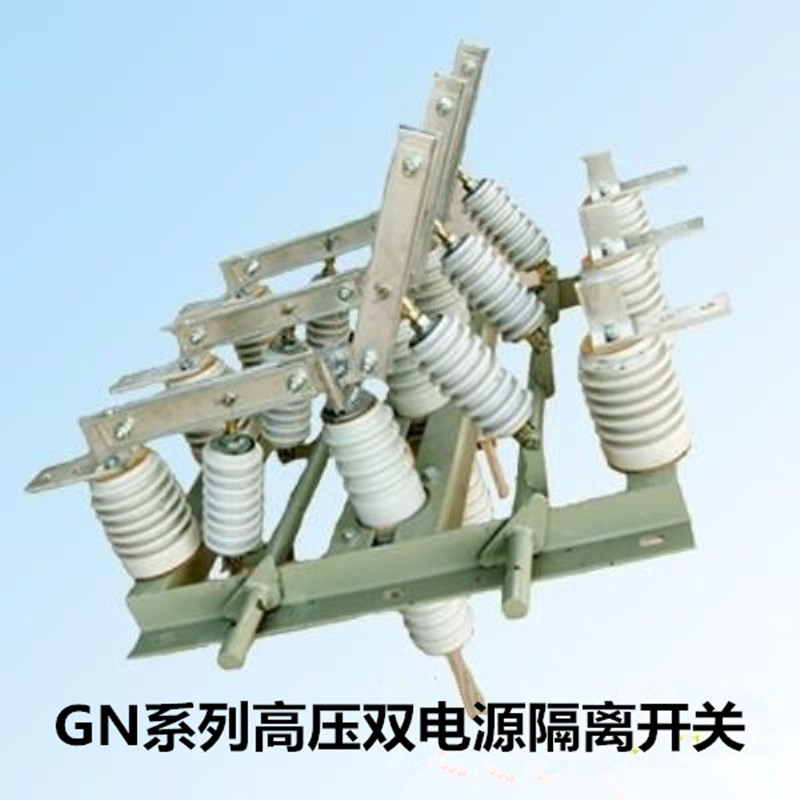

GN系列户内双电源高压隔离开关是陕西泰开电气设备有限公司结合国内两进一出电源设计的一款简便而实用的隔离开关，为额定电压12千伏，35KV等电压等级，三相交流50赫兹的户内装置。
a.海拔高度不超过1000米；
b.环境温度不高于+40℃，不低于-30℃；
c.相对湿度不大于90％（+25℃）时；
a.安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸汽、化学性沉积、盐雾、灰尘、污垢及其他爆炸性、侵蚀性物质。
b.安装场所应无频繁的剧烈振动。
隔离开关主要参数列于表1
开关型号 额定电压（KV） 额定电流（A） 动稳电流KA（峰值） 4秒热稳定电流KA（有效值）
GN/400
12-35 400 31.5 12.5
GN/630
630 50 20
GN/1000
1000 80 31.5
GN/1250
1250 100 40
GN/400、630、1000、1250型隔离开关的每相导电部分通过三个支柱绝缘子固定在底架上，GN/400、630、1000、1250型三相平行安装，导电部分由触刀和静触头组成，每相触刀中间均连有拉杆绝缘子，拉杆绝缘子与安装在底架上的主轴相连，主轴通过拐臂与连杆和CS6-1（T）型操动机构相连，操动机构与连动杆（用户自备）接至辅助开关一起连动。
导电部分主要由触刀与静触头组成，静触头装在两端的支柱绝缘子上，每相触刀由两片槽型图片组成，它不仅增大了触刀散热面积，对降低升温有利，而且提高了触刀的机械强度，使开关的动稳定性提高，触刀一端通过轴销（螺栓）安装在静触头上，其接触触刀的另一端与静触头系可分连接，而触刀接触压力靠两端接触弹簧来维持。GN/1000、1250及GN/1000、1250在接触安装有磁锁压板，加磁锁压板的目的是；当短路电流通过时加强了两槽型触刀之间的吸引力。亦增加了接触处的接触压力，因而提高了开关触头的动热稳定性。GN/400、630安装隔离开关极限通过电流较小，刀片距离较近，因此结构上无磁锁板。
GN/630、1250及GN/630、1250是为了适应双进线及双出线而设计的平装式和穿墙式隔离开关，为安全起见，两组触刀之间设有互锁装置，互锁装置分为互动式和单动式。
底架装配：由底架主轴、限值板（停档）组成
