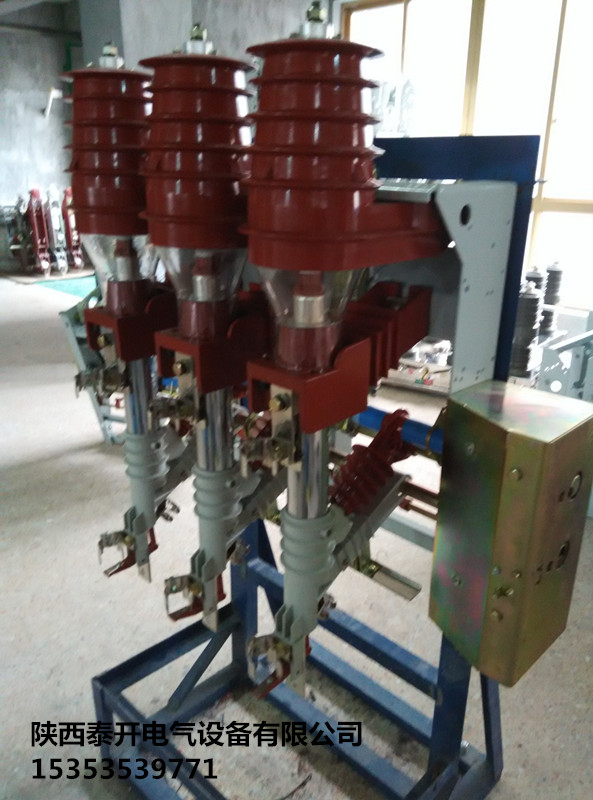

FN12-12压气式负荷开关 户内高压
一、概述：
二、 使用环境条件
三、 结构特点
四、技术参数和机械特性
序号
名称
单位
FKN12A-12D
FKRN12A-12D
1
额定电压
kV
12
12
2
额定频率
Hz
50
50
3
额定电流
A
630
125
4
额定绝缘水平
1min工频耐受电压
对地、相间
kV
42
42
隔离断口
48
48
雷电冲击耐受电压（峰值）
对地、相间
75
75
隔离断口
85
85
5
额定短时耐受电流（热稳定电流）
负荷开关
kA
20
接地开关
20
6
额定短路持续时间（热稳定时间）
负荷开关
S
4
接地开关
2
7
额定短路关合电流（峰值）
kA
50
8
额定开断电流
有功负载开断电流
A
630
闭环开断电流
630
5%有功负载开断电流
31.5
电缆充电电流
10
开断空载变压器容量
kVA
1250
9
额定短路开断电流（限流熔断器）
kA
31.5
10
额定转移电流
A
1200
11
机械寿命
次
2000
2000
12
撞击器输出能量
J
1+0.5
FKN12压气式负荷开关，FKRN12A-12D系列压气式负荷开关-熔断器组合电器由陕西泰开电气设备有限公司研发生产，适用于12kV及以下三相配电系统中，作为变压器、电缆、架空线路等电力设备的控制和保护之用；特别适用于城网、农网的终端变电站及箱式变电站。并适用于环网、双辐射供电单元的控制和保护。
FKN12系列压气式负荷开关可以分合负载电流和过载电流。
FKRN12A-12D系列压气式负荷开关-熔断器组合电器可以分合负载电流，过载电流，开断线路短路电流。
周围空气温度 上限：+40℃, 下限：-25℃
海拔高度不超过1000m；
相对湿度：日平均值不大于95%，月平均值不大于90%；
地震烈度不超过8度；
无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；
污秽等级：Ⅱ。
负荷开关、接地开关、熔断器及机构在一个框架上，可灵活组合，结构紧凑，体积小，安装方便简易；
断口为直动式布置，动、热稳定电流参数高，一次性完成操作；
具有静触头绝缘罩，使环网柜在结构上实现了隔离，省去了相间绝缘隔板，断口绝缘插板，可防止柜内弧光短路事故；
具有独特的活门结构，负荷开关分闸后，后门自动将断口隔离，防护性好；
负荷开关与接地开关、熔断器之间有可靠的机械闭锁装置，满足“五防”要求；
具有手动操作及交直流两用操作电源的电动操作两种形式，便于实现电力系统“三遥”要求。
FKN12A-12D系列负荷开关、FKRN12A-12D系列负荷开关——熔断器组合电器技术参数见表1：
表1
