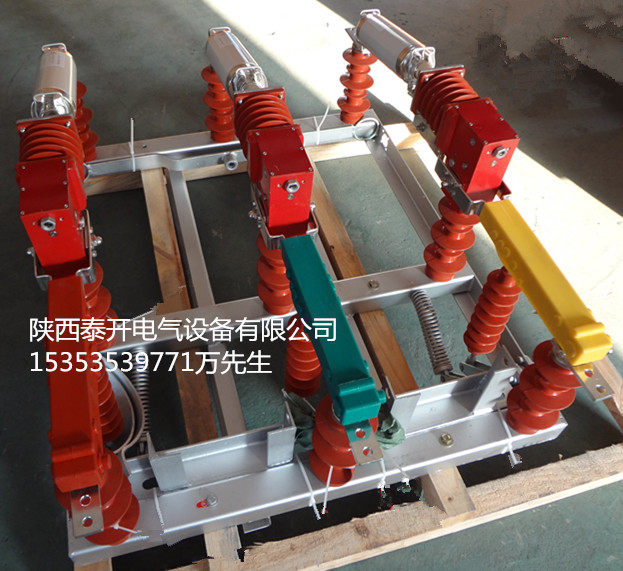

FZW32-12真空负荷开关 户外交流高压隔离
概 述
FZW32-12/630-20型户外高压隔离真空负荷开关是由陕西泰开电气设备有限公司和辽宁电力科学研究高压所联合研制、开发、并由我公司首家生产的新一代高压电器产品，经严格的型式实验和长期试运行考核，各项技术性能指标全部达到GB3804和IEC标准，适用于额定电压12KV、额定电流630A、三相交流50Hz的供电网络中。
说 明
a、采用真空灭弧室灭弧、无爆炸危险、不须检修。
b、隔离刀与三相真空灭弧室联动，分闸时有明显的隔离断口。
c、机体的零部件全部采用不锈钢材料，底架采用不锈钢材料或热镀锌外加防紫外线保护涂料的碳钢，确保了机体在户外环境下的正常运行。
d、安装方式以单杆式、手动操作为主，也可采用电动或远程遥控操作。
e、广泛适用农网、城网、铁路等配置电线路改造。
f、开断能力大、安全可靠、电寿命长、可频繁操作。
3、 工作原理
负荷开关是由隔离刀和真空灭弧室这两大组件组成，隔离刀承担了合闸和分闸时绝缘作用，真空灭弧室承担熄灭电弧的作用。
隔离刀是由弹簧过中机构进行合分闸操作的，过中弹簧提供了隔离刀合闸时所需的能量，并保证了真空灭弧室在分闸时熄灭电弧而不受人为因素的影响，真空灭弧室在隔离刀的分闸过程中，有快速机构提供灭弧室的分闸速度。隔离刀的三相联动操作确保了灭弧室的分闸同期性。
a、海拔不超过1000 m
b、周围空气温度:上限 +40℃ 下限 -30℃
c、相对湿度:日平均值大于95%， 月平均值不大于90 %
d、无经常剧烈振动。
技术数据
序 号
名 称
单 位
参 数 值
1
额定电压
KV
12
2
额定频率
Hz
50
3
额定电流
A
630
4
额定有功负载开断电流
A
630
5
额定闭环开断电流
A
630
6
5%额定有功负载开断电流
A
31.5
7
额定电缆充电开断电流
A
10
8
额定空载变压器开断容量
KVA
1600
9
额定开断电容器组电流
A
100
10
1min工频耐受电压：真空断口、
相间、相对地 / 隔离断口
KV
42/48
11
雷电冲击耐受电压：相间、
相对地 / 隔离断口
KV
75/85
12
额定短时耐受电流（热稳定）
KA
20
13
额定短路持续时间
S
4
14
额定峰值耐受电流（动稳定）
KA
50
15
额定短路关合电流
KA
50
16
机械寿命
次
10000
17
这空灭弧室触头允许磨损厚度
mm
0.5
18
手动操作力
Nm
≤200
19
负荷开关真空灭弧室装配调整
触头开距
mm
5±1
平均分闸速度
m/s
1.1±0.2
三相分闸不同期
ms
<5
三相合闸不同期
ms
<2
带电体之间及相对地距离
mm
>200
辅助回路电阻
u.Ω
≥400
