XGN15-12环网柜//HXGN15-12气体绝缘环网柜
XGN15-12环网柜12（KV)35KV箱式XGN15-12高压开关柜
XGN15-12型单元式六氟化硫环网柜的主开关分别采用FLN36型SF6负荷开关、FLN48型SF6负荷开关及ABB原装SFG型负荷开关，也可根据用户的需要装配ABB原装VD4/S、HD4/S断路器。
xgn15-12X

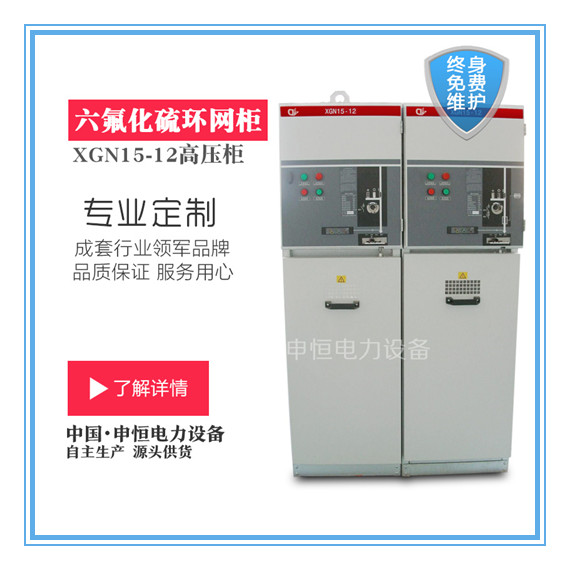

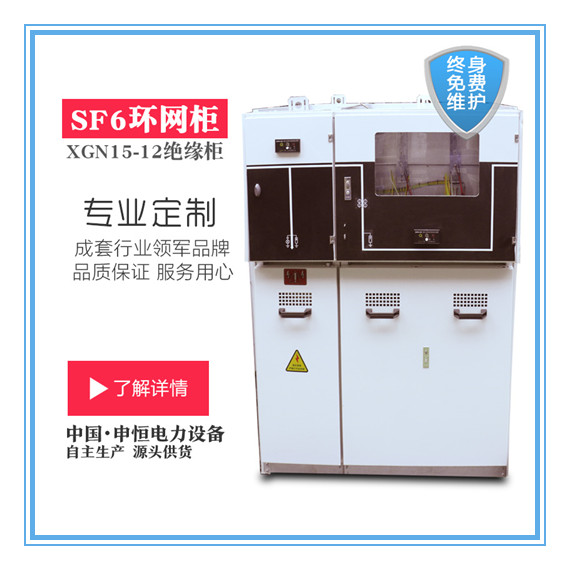

GN15-12(24)型户内交流高压六氟化硫环网开关设备是新一代以六氟化硫负荷开关作为主开关而整柜采用空气绝缘的、适用于配电自动化的、既紧凑又可扩充的金属封闭开关设备。
环网柜具有结构简单、操作灵活、联锁可靠等特点，对各种不同的应用场合、不同的用户要求均能提供令人满意的技术方案。传感技术和最新保护继电器的采用，加上先进的技术性能及轻便灵活的装配方案。可以完全满足市场不断变化的要求。
二、主要用途与适用范围
环网柜适用于三相交流50Hz，额定电压12(24)KV的户内配电装置。广泛应用于工业及民用电缆环网及供电末端。
特别适用于小型二次配电站、开闭所、工矿企业、城市居民小区、机场、铁路、隧道、高层建筑等电力系统中作为接受和分配电能之用。xgn15-12
XGN-12(SF6)型交流金属封闭环网开关设备其柜体采用敷铝锌板经数控机床加工后组装而成，防护等级达到IP3X。并有可靠的机械联锁和防误操作功能。
■·一、概述
XGN15-12型交流高压六氟化硫环网开关设备（以下简称环网柜）是中国·申恒电力设备有限公司引进国外先进技术并按照过国内家电及城网该找之要求、研制成功的新一代高压电器产品。经严格的型式试验和长期试运行考核，各项技术性能指标全部达到IEC298和GB3906标准。单元柜的主开关、操作机构及元器件采用中国·申恒电力设备有限公司自主生产的FLN36-12D型SF6开关设备，也可根据用户需要配装ABB公司原装HAD/US型SF6断路器或VD4-S型真空断路器，其操作方式分为手动、电动两种。柜体采用敷铝锌板经数控机床加工后铆接而成，防护等级达IP3X，并具有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外型美观操作简便、长寿命、高参数、无污染、少维护等显著的特点。广泛使用于工矿企业、高层建筑、住宅小区 、学校等作为10KV电力配电系统环网供电和终端配电之用。 环网柜内装有六氟化硫负荷开关或六氟化硫 负荷开关与熔断器组合电器可以关合和开断额定负载电流、关合额定短路电流、开断变压器空载电流，组 合电器配以熔断器后可一次性开断31.5KA短路电流，在电力系统中控制和保护作用。
■·型号含义
X G N 15－12 FR
││││ │ │
││││ │ │
││││ │ └──────SF6负荷开关一熔断器组合电器
││││ └───────额定电压（KV）
│││└─────────设计序号
││└──────────户内
│└───────────固定式
└────────────箱式
■·二、优点：
■·运行不受环境因素影响：
所有带电部件均在密封外壳内，可防潮气、污染、腐蚀性气体与蒸汽、尘土以及小动物。
■·操作人员的高度安全性及高可靠性：
开关柜组合上的母线排位于SF6气室内，各单元之间的连接采用绝缘的插入式实心母线。
树脂铸封与绝缘的单相熔断器均装在开关柜外壳之外，因而能可靠防止相间故障。
■·容易安装和扩展，无须进行现场的SF6充气工作：
各种柜做成单柜全封闭式结构，可根据要求在厂内组合或现场组合安装。
1.1 主要用途:
XGN15-12型单元式六氟化硫环网柜适用于交流50Hz、12kV的电力系统，广泛应用于工业及民用电缆环网及供电末端工程。特别适用于以下场所：城市居民区配电、小型二次变电站、开闭所、工矿企业、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。
1.2 正常使用条件:
海拔高度≤1000m;(如有特殊要求可在订货时注明)
环境温度：-35℃～+40℃
日相对湿度平均值不超过95％; 月相对湿度平均值不超过90％;
抗震能力：8度
无剧烈震动和冲击以及有火灾、化学腐蚀、爆炸危险的场所
主要特点
1、采用的负荷开关是独立单元。内部充以六氟化硫气体作为绝缘介质。长寿命．高参数．无污染。少维护：
2、外壳选用优质敷铝锌板。具有耐腐蚀、抗氧化、外形结构新颖、美观等优点；
3、弹簧储能操作，三相可自动跳脱、五防联锁与操作机构一体．联动安全可靠：
4、环网柜可方便构成环网供电单元及其它接线方式，且可无限延伸：
5、采用六氟化硫负荷开关．综合’性能安全可靠，无油、无毒，不会发生火灾爆炸危险；
6、可设计与KYN28-12 GZSl中置柜并柜使用xgn15-12
