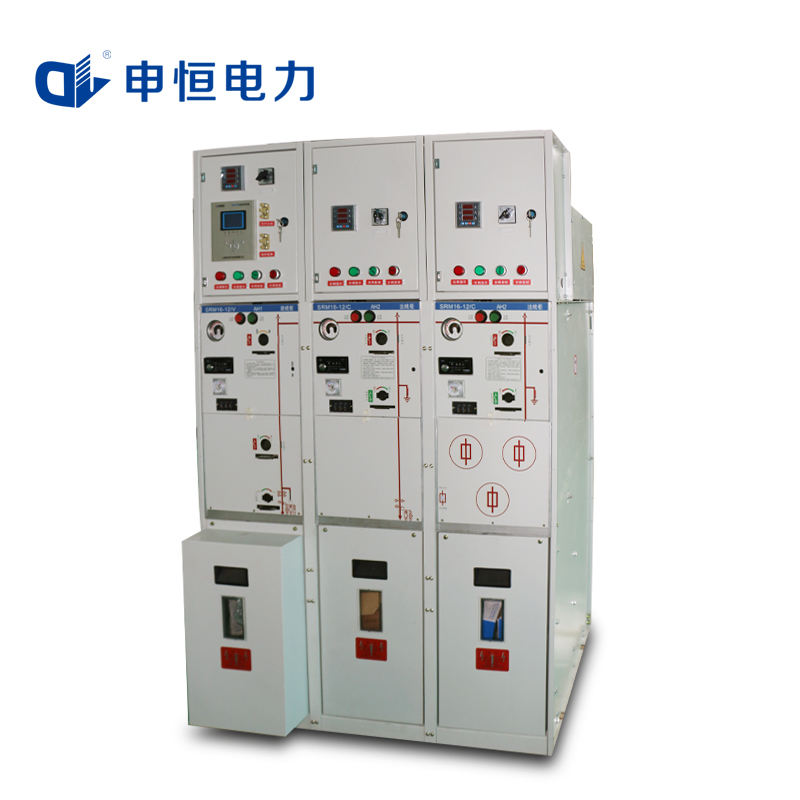

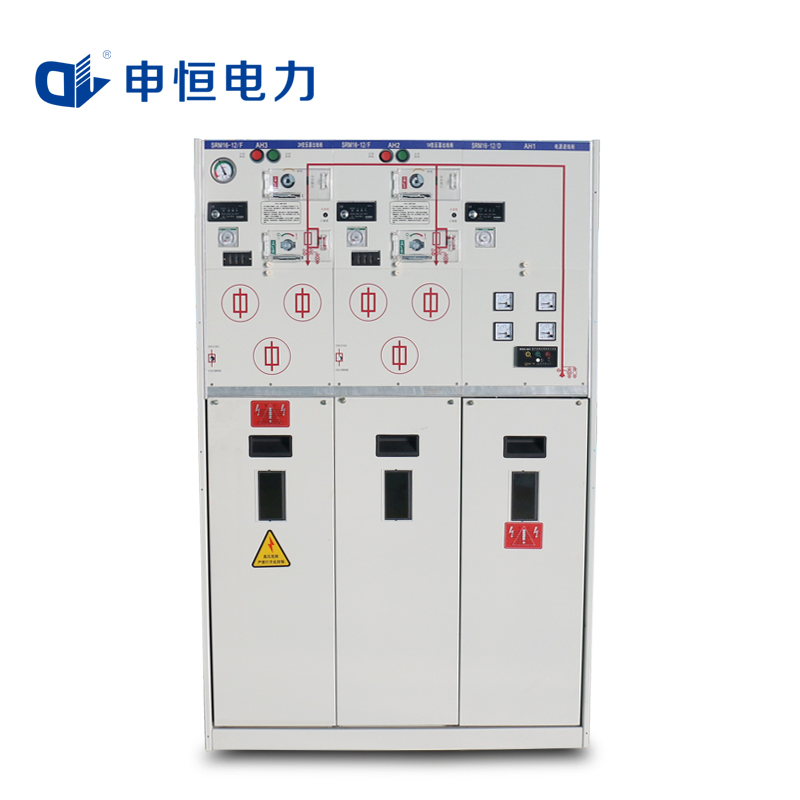

SF6全绝缘充气柜/SRM16-12全绝缘全封闭共箱式充气柜
SF6全绝缘充气柜/SRM16-12全绝缘全封闭共箱式充气柜
SRM16-12/SF6-12系列SF6全绝缘、全密封、全充气、共箱式开关设备是我司吸收国外先进技术而自行研发的新型中压环网柜。采用全自动激光切割机床，数控板金加工中心，全自动焊接机械手，SF6气体自动维护设备，各种先进的检测仪器以及配套先进的柔性装配生产线，并采用CAD、CAM等系统对公司的生产、管理进行控制，为HSF6系列环网开关柜的高质量和可靠性提供了有效的保证。 产品防护等级较高，体积小，尤为适合户外较恶劣环境运行。柜体已经通过西安高压研究所的型式试验。产品销向全国各地区，运行可靠、稳定，外观大方、精致，是一款优秀的中压配电产品。
技术规格
产品参数
额定电压：12kV
额定频率：50HZ
额定绝缘水平：
1min工频耐压： 42kV（相间及对地）； 48kV（隔离断口）；
雷电冲击耐压： 75kV（相间及对地）； 85kV（隔离断口）；
额定电流：进线单元630A
变压器馈线单元200A
开断电流：正常负荷电流：630A
接地故障： 95A
空载电流： 30A
3S短时耐受电流（有效值）： 20KA
动稳定电流（峰值）： 63KA
变压器馈线单元转移电流 1750A
防护等级:气箱 IP67
外壳 IP4X
安全性
机械寿命：负荷开关5000次
接地开关2000次
负荷开关内燃弧承受指标满足IEC 60298要求；
负荷开关动触头具有"合闸"、"分闸"、"接地"三种位置，闭锁直接、可靠；具有开关位置指示器；具有接地状态显示：当接地开关闭合时，应能显示接地开关状态；
密封性
额定SF6气体压力（20摄氏度时）/（最低压力）： 0.04/0.02
高压开关柜的开关装置和主母线被密封在充满SF6气体的同一金属气室内；
SF6气体年泄漏率≤1％；
密封性能应保证使用寿命不低于30年；
开关触头部分不需要维护。
负荷开关采用SF6压气式灭弧技术。
电缆正面接线高度应在同一水平面上，柜体的连接简便、固定简单。
可靠性：
只有当接地开关处于"闭合"状态，才能检查变压器；
柜门关上,接地开关离开接地位置后,方可进行合闸操作。
开关分闸后,才能接地。
开关接地后,才能打开柜门。
打开柜门把开关锁定在分闸位置后,才能操作接地开关做试验。
