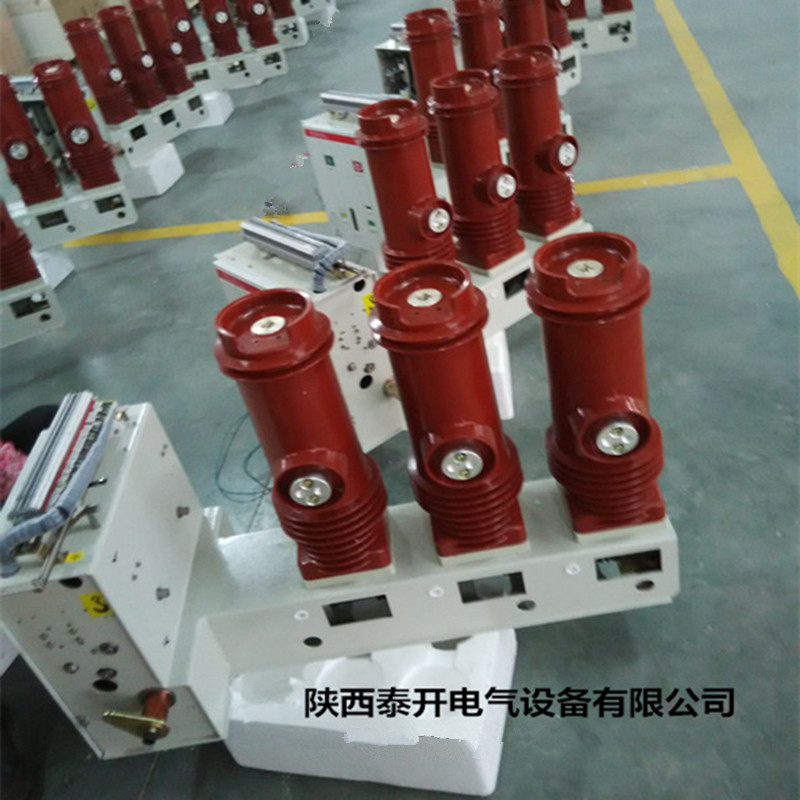

ZN63（VS）-12系列户内高压真空断路器
概述：
1产品型号
2产品使用条件
2.1 环境温度不高于+40℃，不低于—25℃（允许在—30℃时储运）；
2.2 海拔高度不大于1000m；
2.3 空气相对湿度平均不大于95%，饱和蒸汽压日平均值不大于2.2×10Mpa，月平均值不大于1.8×10Mpa；在高温度期间内温度急降时，可能凝露；
2.4 地震烈度不超过8度；
2.5 无火灾 爆炸 严重污染 化学腐蚀及剧烈震动场所。
3产品主要技术参数
3.1 固定式 可移开式断路器：
产品型号
ZN63（VS1）-12-20
额定电压
额定电流
kV
12
A
630 1250
1250 1600 2000
2500 3150
1600 2000
2500 3150
额定频率
Hz
50
额定工频耐受电压（一分钟）
42
额定雷电冲击耐受电压（峰值）
kV
75
额定短路开断电流
20
31.5
40
额定短路关合电流（峰值）
kA
63
80
100
额定短时耐受电流（4S）
kA
20
31.5
40
额定峰值耐受电流
kA
63
80
100
额定短路开断电流开断次数
kA
50
重合闸操作顺序
次
分—0.3S—合分—180S—合分
每相导电回路电阻
μΩ
≤40
≤30
≤25
机械寿命
次
100000
触头开关
mm
11±1※
超行程
mm
5±1※
平均合闸速度（5mm-触头闭合）
m/s
0.4～0.8※
平均分闸速度（0-5mm行程）
m/s
0.7～1.2※
触头合闸弹跳时间
ms
0
三相触头合 分闸不同期
ms
≤2
相间中间距离
mm
210
275
动 静触头允许磨损厚度
mm
≤3
合闸触头接触压力
N
≥2000
≥3100
≥4100
首先感谢您使用陕西泰开电气设备有限公司公司生产的ZN63(VS1)-12型系列 断路器适用于三相交流50Hz，额定电压为12KV的户内装置，可供工矿企业，电力系统发电变配电做电气系统的保护和控制之用，更适用于频繁操作的场所户内高压真空断路器，可配合HXGN15-12，KN28-12，KYN96-12等高压开关柜。为了使您能够安全 正确地安装和使用我们的产品，请务必在此之前阅读本安装说明书，并按本说明书及有关电力设备安装规范和运行操作规程的要求进行实施。
