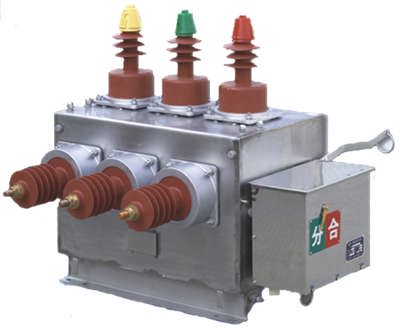

ZW10-12(G)户外高压真空断路器
【简单介绍】
【详细说明】
*ZW10* *ZW10* *ZW10*
ZW10-12G/T630-12.5/16/20型户外高压真空断路器是三相交流户外高压开关设备，主要用于12KV等级，额定电流630A，额定频率50HZ的农网、城网、矿山、铁道、港口的配电系统，特别适用于户外架空线路，分合负荷电流、过载电流、短路电流、对电网进行切换和保护。
概述
ZW10-12G/T630-12.5/16/20型户外高压真空断路器是三相交流户外高压开关设备，主要用于12KV等级，额定电流630A，额定频率50HZ的农网、城网、矿山、铁道、港口的配电系统，特别适用于户外架空线路，分合负荷电流、过载电流、短路电流、对电网进行切换和保护。
型号及其含义
断路器的装配调整参数
序号
项目
单位
参数
1
额定电压
KA
12
2
额定电流
A
630
3
额定频率
HZ
50
4
工频耐受电压
KV
42/48
5
雷电冲击电压（峰值）
KV
75/85
6
额定短路开断电流
KA
6.3
12.5
16
20
7
额定短路关合电流（峰值）
KA
15
31.5
40
50
8
额定短时耐受电流
KA
6.3
12.5
16
20
9
额定峰值耐受电流
KA
15
31.5
40
50
10
额定操作顺序
分-0.3S-合分-180S-合分
11
额定短路电流开断次数
次
30
12
机械寿命
次
10000
13
动触头允许磨损累计悲哀度
mm
3
4
14
额定操作电压配CT型弹簧操动机构
合闸线圈
V
直流或交流220V
分闸线圈
15
过流脱扣线圈额定工作电流
A
5
16
电流互感器一、二次电流比
100/5.200/5.300/5.400/5.630/5
17
组合式各相主回路电阻
μΩ
≤200
18
重量
Kg
150
