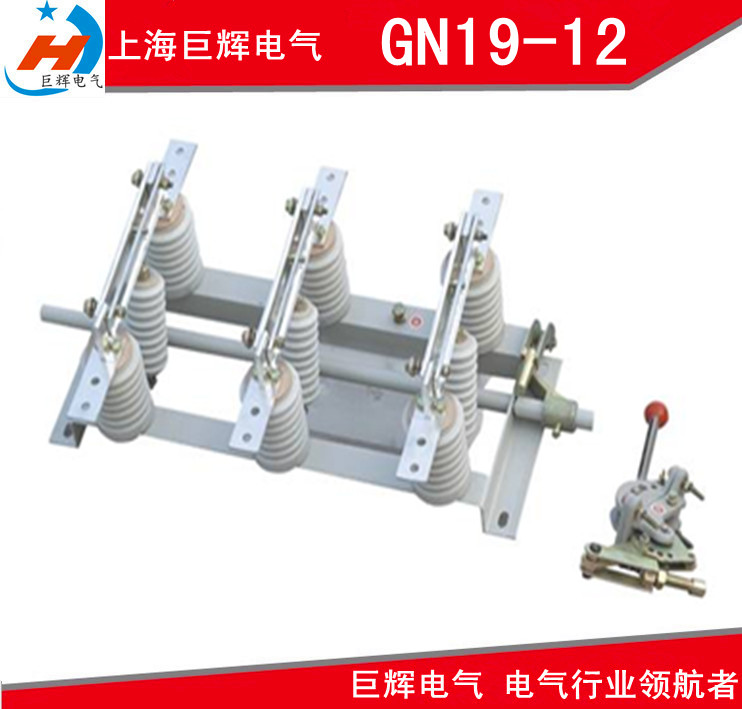

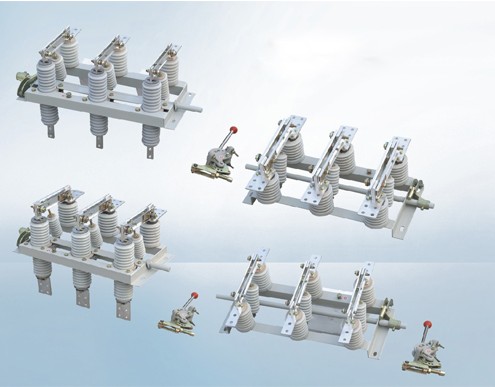

GN19-12户内高压隔离开关设备，用于额定电压10KV，交流50Hz及以下电力系统中，配用CS6-1型人力操作机构，作为在有电压而无负载的情况下，分、合电路之用，亦有生产防污型、高原型的和加装带电显示装置等。
额定电压：10KV
额定电流：400A、630A、1000A、1250A
安装尺寸：700X 240
机械寿命：≥2000次
静拉力（N）：Fa=500NFb2=170N
操作力矩：200Nm
高压隔离开关常见故障及处理
刀口发热原因分析：
①机构部分故障造成操作不到位，刀闸合不严。
处理方法：当负荷不大时操作杆使用较方便之处可用操作杆（相当电压等级）将刀闸调整合严，修理机构。
②负荷上升较快，超过设备允许值。
处理方法：立即设法减少负荷，如通知用户限负荷或拉开部分分支线路，在采取措施前尚应加强监视；倒换母线，转移负荷，使刀闸退出运行；临时接短接线（接续线）；单母线接线时，应减少负荷并加强监视，如条件许可应尽可能停止使用。
③触头部分烧伤、锈蚀、磨损使接触不良；运行中触头触指、弹簧锈蚀、过热、弹力减小、压紧弹簧或螺丝松弛、刀口合不严；触头触指表面氧化，接触电阻增大。
处理方法：修理触头触指或更换。
2、 瓷瓶有外伤、硬伤、污垢、烧伤痕迹、爆炸痕迹原因分析：瓷瓶本身有外伤，硬伤等缺陷，加之污垢严重或雷电、操作产生过电压使瓷瓶发生闪络放电，严重时产生相间短路，使瓷瓶爆炸，断路器分闸。 处理方法：不严重的放电痕迹，表面龟裂，掉釉等，可暂不处理。瓷瓶外伤严重、对地击穿、瓷瓶爆炸等，应立即采取检修更换。
3、 隔离开关不能合闸原因分析：轴销、键块脱落，铸铁断裂等机械故障。 处理方法：根据故障原因针对性检修处理。
4、 隔离开关不能分闸 原因分析：机构操作连接部分锈死，接触部分引过热熔焊等。 处理方法：根据故障原因针对性检修处理。
高压隔离开关适用领域
GN9-3.6/S200-5户内单向隔离开关，适用于3600V等级的电器控制柜中，起到隔离电路的作用，主要用于石油、化工等领域。
SGN9-3.6/S200-5户内双向隔离开关，用于3600V等级的电器控制柜中，起到隔离电路、电路接地或电路换相的作用。
GN910-7.2/400-20户内高压隔离开关，GN910户内高压隔离开关仅用于额定7.2KV及以下的电压、频率50HZ/60HZ、额定电流400A的三相交流电力系统中，起到隔离电路的作用，只能在空载情况下操作。
|
型号 |
额定工作电压(KV) |
最高工作电压(KV) |
额定工作电流(A) |
动稳定电流(峰值)(KA) |
2S热稳定电流(KA) |
|
GN19-10/400-12.5 |
10 |
11.5 |
400 |
31.5 |
12.5 |
|
GN19-10/630-20 |
10 |
11.5 |
630 |
50 |
20 |
|
GN19-10/1000-31.5 |
10 |
11.5 |
1000 |
80 |
31.5 |
|
GN19-10/1250-40 |
10 |
11.5 |
1250 |
100 |
40 |
|
GN19-10C1/400-12.5 |
10 |
11.5 |
400 |
31.5 |
12.5 |
|
GN19-C110/630-20 |
10 |
11.5 |
630 |
50 |
20 |
|
GN19-10C1/1000-31.5 |
10 |
11.5 |
1000 |
80 |
31.5 |
|
GN19-10C1/1250-40 |
10 |
11.5 |
1250 |
100 |
40 |
1.在电气设备检修时，提供一个电气间隔，并且是一个明显可见的断开点，用以保障维护人员的人身安全。
2.隔离开关不能带负荷操作:不能带额定负荷或大负荷操作，不能分、合负荷电流和短路电流，但是有灭弧室的可以带小负荷及空载线路操作。
3.一般送电操作时:先合隔离开关，后合断路器或负荷类开关，断电操作时:先断开断路器或负荷类开关，后断开隔离开关。
4.选用时和其它的电气设备相同，其额定电压、额定电流、动稳定电流、热稳定电流等都必须符合使用场合的需要。
