浙江厂家生产KYN61-40.5中置式高压开关柜

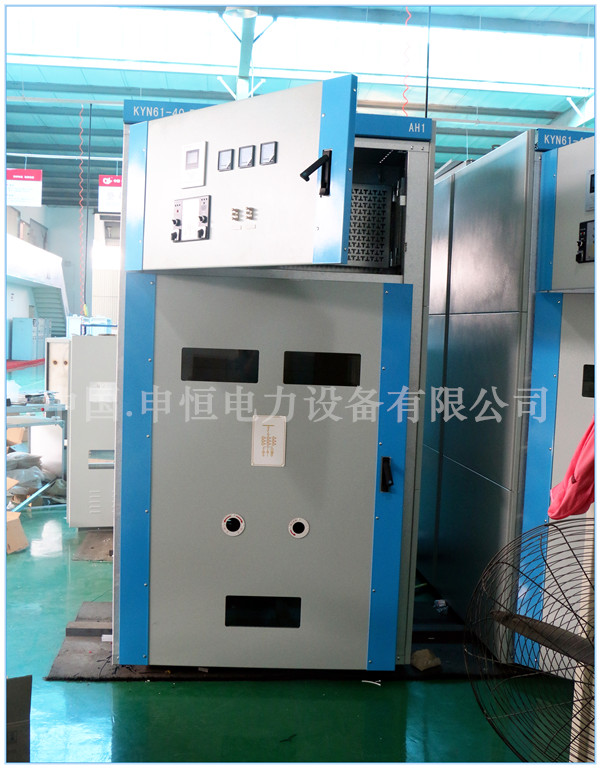

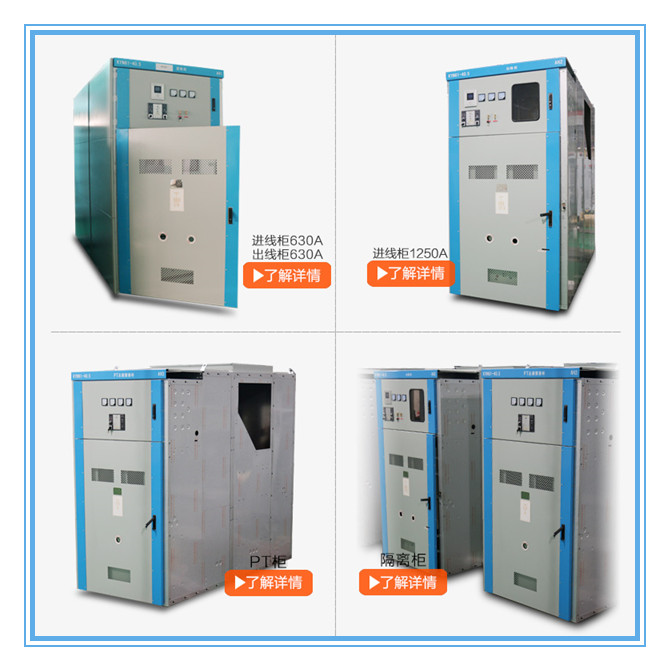

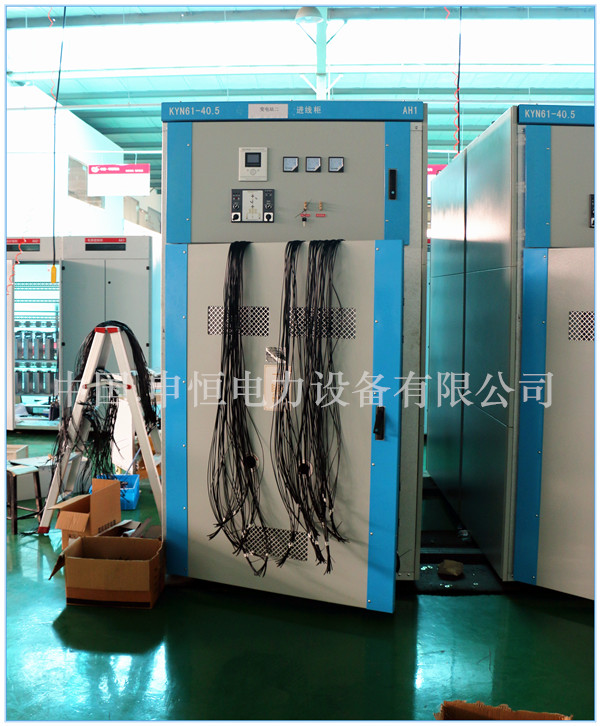

KYN61-40.5中置式高压开关柜
KYN61-40.5中置式高压开关柜
KYN61-40.5中置式高压开关柜
KYN61-40.5金属铠装中置式开关柜它适用于三相交流额定电压40.5kV,额定频率50Hz的电力系统,用于接受和分配电能并对电路实行控制,保护及检测,除广泛用于一般电力系统外,还可使用于频繁操作的场所。
符合标准：
使用环境条件
5．水蒸气压力日平均值不超过2.2Kpa,月平均值不超过1.8kpa；
结构介绍
GB3906-2006《3~35kV交流金属封闭开关设备》
GB11022-89 《高压开关设备通用技术条件》
IEC60298 《额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备》
DL404-97 《户内交流高压开关柜订货技术条件》
(1)正常环境条件
1．周围空气温度上限： 40℃,下限：-10℃,日平均温度不超过35℃；
2．海拔高度不超过1000m；
3．相对环境温度日平均不大于95％,月平均不大于90％；
4．地震烈度不超过8级；
6．无火灾,爆炸危险,严重污染,化学腐蚀及剧烈这栋的场所。
(2)特殊工作条件
在超过规定的正常的环境条件下使用时,由用户和制造厂协商。
技术指标
?额定电压(KV)40.5
?工频耐受电压(KV)95(1min)
?冲击耐受电压(KV)185
?额定频率50Hz
?额定电流(A)1250/1600/2000
?额定热稳定电流(KA 4S)25/31.5/40
?额定动稳定电流(KA)63/80
?额定短路开断电流(KA)25/31.5/40
?额定短路关合电流(KA)63/80
?分合闸和辅助回路的额定电压(V)直流24,36,48,60,110,220,交流110,220
?防护等级IP3X

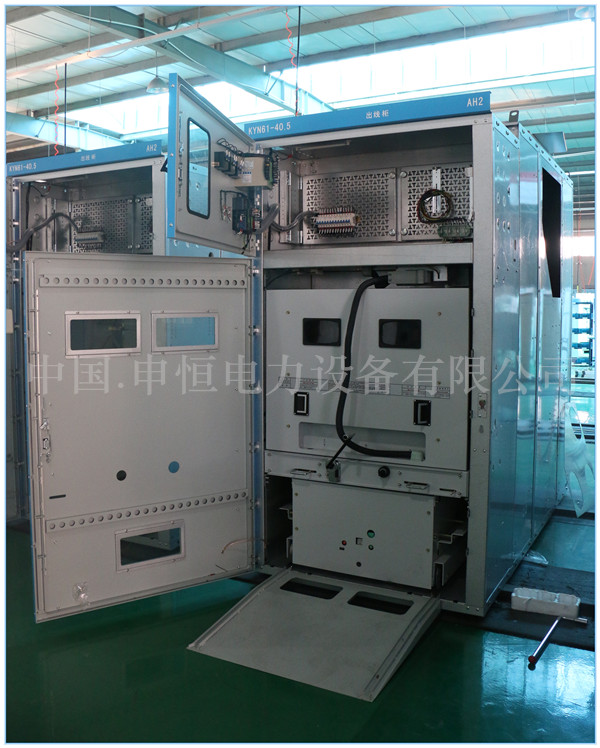

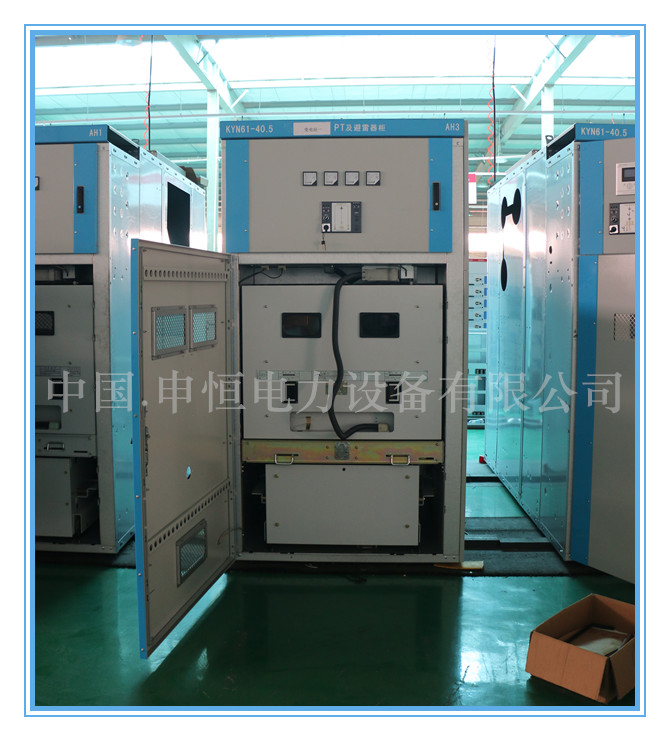

开关设备柜体结构采用组装式,断路器采用手车落地式结构；配用全新型复合绝缘真空断路器,并且有良好的互换性；手车车架中装有丝杠螺母推进机构,可轻松移动手车,并防止误操作而损坏推进机构；主开关,手车,开关柜门之间的联锁均采用强制机械闭锁方式,满足“五防”功能；所有的操作均可在柜门关闭状态下进行；电缆室空间充裕,可连接多根电缆；快速接地开关用于接地和回路短路；外壳防护等级IP3X,手车室门打开状态下,防护等级IP2X。
