户内高压真空断路器 vs1zn63 VS1-630A
- 品 牌：电议
- 价 格：面议 /
台
- 供 应 地：浙江省温州市
- 包装说明：电议
- 产品规格：台
- 运输说明：电议
- 交货说明：电议
- 发布日期：2016/4/22 9:41:46
- 联系人QQ：656771079
详细说明
详细说明Explain

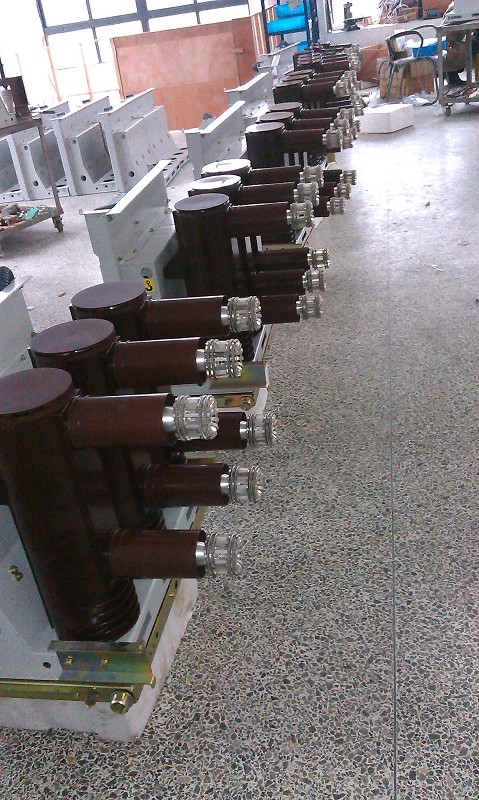

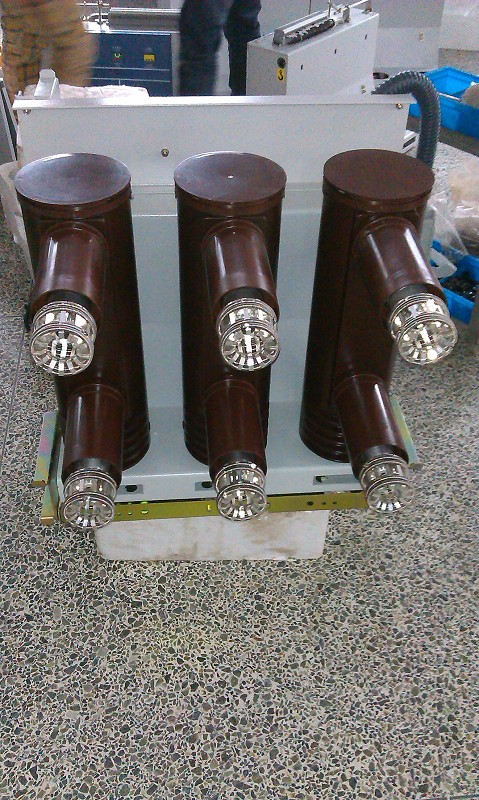

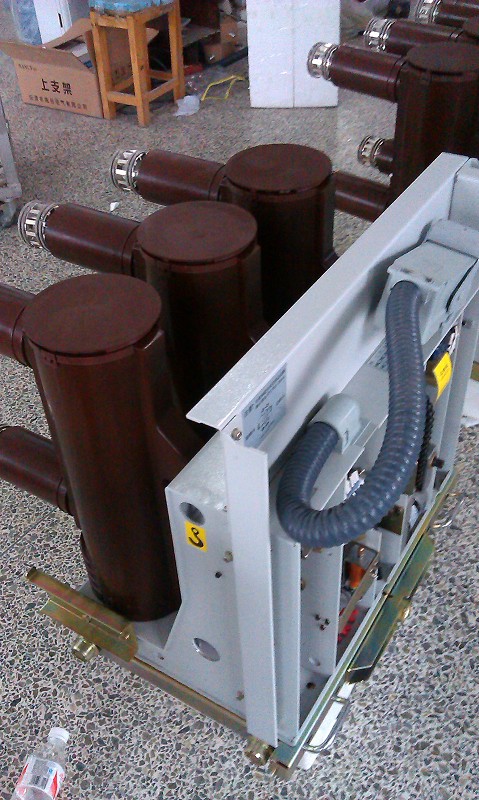

户内高压真空断路器 vs1zn63 VS1-630A
随着10kV高压开关柜技术的不竭提高，各类型号的中置式开关柜，获得了越来越普遍的运用。中置式开关柜上配备的断路器都属于可移脱手车式，年夜部门为真空断路器，如VS1、ZN28、ZN63等。这类断路器配有专用弹簧机构，既可用交流或直流电操作，也可手动操作。其结构合理、开断能力强、寿命长、操作简单、维修利便、功能齐全，适用于发电厂、变电站等输配电系统的控制或庇护，尤其适用于开断重要负荷及频仍操作的场所。
功能齐全是手车式断路器的优点，但在其防跳回路与微机庇护的配合运用中，泛起了不准确动作现象。1不准确的动作现象及缘由分析1.1不准确的动作现象在某一工程中对开关柜做微机庇护联动实验前，用庇护装配上的分合按钮手动分合断路器，发现只能分合一次。实验前开关初始状态为“分”位、已储能，合闸后，“合位”灯及“分位”灯同时亮，同时微机庇护显示“控制回路断线”。进行分闸后，再不能进行合闸操作，只有断开控制电源复位后才能再进行断路器操作。1.2不准确的动作缘由分析(1)如图1所示。为查明缘由，首先从合闸后“合位”灯及“分位”灯同时亮进手。经丈量，合位继电器HWJ与分位继电器TWJ的-KM侧都为负极性，说明TWJ的回路接通且动作，所以“合位”灯及“分位”灯同时亮。此时，微机庇护既检测到“合位”也检测到“分位”，便发出了“控制回路断线”报警(以DSA系列微机庇护为例，软件设计划定：检测到一个“合位”或“分位”便正常显示，若同时检测不到“合位”和“分位”或同时检测到“合位”和“分位”便认为不正常，发“控制回路断线”报警)。(2)如图2所示。进一步查找合闸回路的负极性问题发现，合闸后TWJ经由过程整流二极管、开关机构防跳线圈KO及断路器辅助开关QF-51、52接通-KM，由于TWJ与KO均为电压继电器，线圈组值配合不妥，TWJ上的分压使其动作而致使“分位”灯亮。此时，KO上的分压足以让其动作并经由过程KO-3、5自连结吸合，KO-2、3接点打开，造成了合闸回路欠亨；即使再次分闸后，TWJ和KO仍经由过程KO-3、5连结吸合，致使合闸回路欠亨。断路器只能合分一次，不能再次合闸，这就是发生不准确动作的缘由所在。图1改良前的微机庇护操作回路原理图2改良前的断路器操作机构二次原理2防跳回路的改良方案2.1方案一如图3所示，在合闸回路中串进一个断路器DL常闭接点，断路器合闸后，DL常闭接点打开，TWJ不能组成回路，是以“分位”灯不亮。防跳继电器KO也不能动作，合闸回路正常通断使断路器可正常分合，微机庇护只判断“合位”，不再发“控制回路断线”报警，不准确动作现象消除。图3改良后的微机庇护部门操作回路原理2.2方案二如图4所示，将微机庇护E11与E12的连线断开，在“分位”指示回路中串进一个断路器DL常闭接点并与-KM接通。此时，合闸回路与分位指示回路分隔，断路器合闸后，DL常闭接点打开，TWJ不能组成回路，是以“分位”灯不亮。防跳继电器KO也不能连结动作，合闸回路正常通断使断路器可正常分合，微机庇护只检测到“合位”，不再发“控制回路断线”报警，不准确动作现象消除。图4改良后的微机庇护合闸操作回路原理2.3方案三如图5所示，微机庇护装配合闸操作回路中已具有防跳功能，与断路器机构自己的防跳功能重复，是以可将造成不准确动作现象的断路器机构防跳继电器KO撤除，只保留断路器DL接点控制合闸回路的通断。再进行庇护传动实验时，断路器动作正常，微机庇护显示正常，不准确动作现象消除。图5改良后的断路器操作机构部门二次原理3结论综上所述，开关柜不准确动作现象是由于TWJ与KO阻值配合不妥酿成的。要从基本上解决此问题，还需要庇护装配厂家与断路器厂家进一步进行技术商量，或用户定货时对断路器厂家提出不设置装备摆设防跳功能的要求。比力现场解决此问题的3个方案，不难看出3个方案都可以解决问题。但方案1串进DL接点，增加了合闸回路的故障隐患，增加了接线的复杂性；方案2将合闸回路与分位指示回路分隔，使分位指示不能反映合闸回路的真实通断状态，且增加了接线的复杂性；方案3在领会断路器机构二次接线的情况下，撤除KO，既利便可行，功能又不受影响。是以，解决以上不准确动作现象的最好方案优先推荐方案3。
