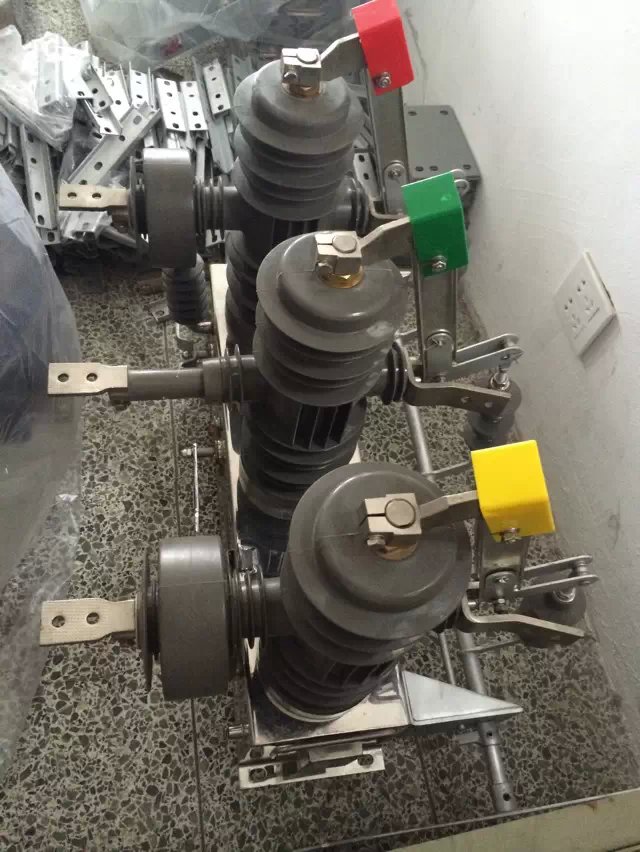

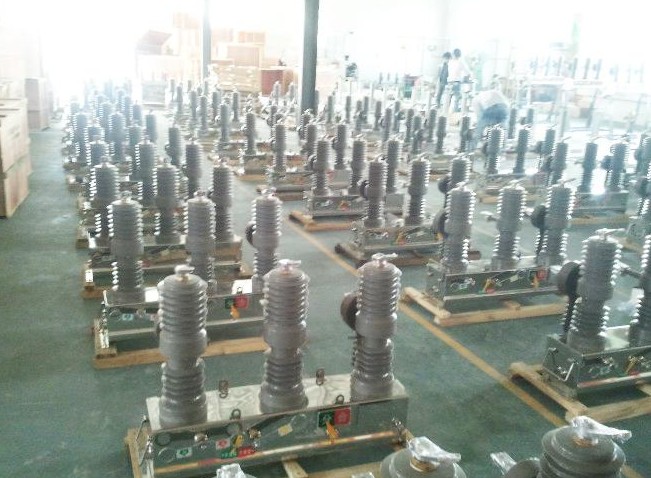

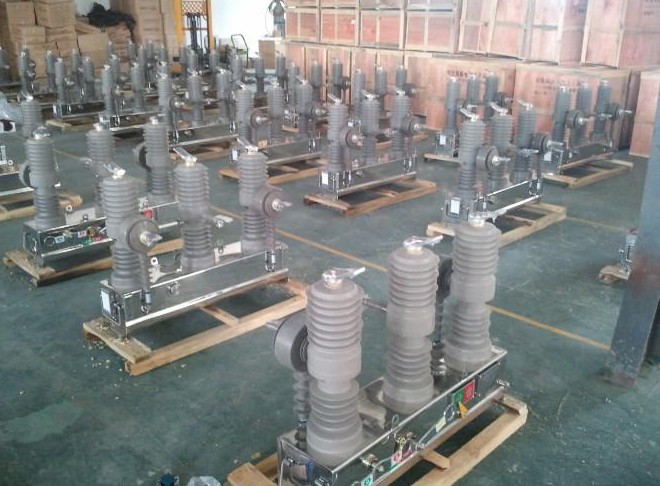

ZW43-12G/630A户外高压真空断路器
断路器用于直流电路
交流断路器可以派生为直流电路的保护，但必须注意三点改变：
一、过载和短路保护
①过载长延时保护。采用热动式（双金属元件）作过载长延时保护时，其动作源为i2r，交流的电流有效值与直流的平均值相等，因此不需要任何改制即可使用。但对大电流规格，采取电流互感器的二次侧电流加热者，则因互感器无法使用于直流电路而不能使用。
如果过载长延时脱扣器是采用全电磁式（液压式，即油杯式），则延时脱扣特性要变化，最小动作电流要变大110%—140%，因此，交流全电磁式脱扣器不能用于直流电路（如要用则要重新设计）。
②短路保护。
热动—电磁型交流断路器的短路保护是采用磁铁系统的，它用于经滤波后的整流电路（直流），需将原交流的整定电流值乘上一个1.3的系数。全电磁型的短路保护与热动电磁型相同。
2、断路器的附件，如分励脱扣器、欠电压脱扣器、电动操作机构等；分励、欠电压均为电压线圈，只要电压值一致，则用于交流系统的，不需作任何改变，就可用于直流系统。辅助、报警触头，交直流通用。电动操作机构，用于直流时要重新设计。
3、由于直流电流不像交流有过零点的特性，直流的短路电流（甚至倍数不大的故障电流）的开断；电弧的熄灭都有困难，因此接线应采用二极或三极串联的办法，增加断口，使各断口承担一部分电弧能量
二、欠电压脱扣器
如果线路电压降低到额定电压的70%（称为崩溃电压），将使电动机无法起动，照明器具暗淡无光，电阻炉发热不足；而运行中的电动机，当其工作电压降低至50%左右（称为临界电压），就要发生堵转（拖不动负载，电动机停转），电动机的电流急剧上长，达6in，时间略长，电动机将被烧毁。为了避免上述情况的产生，就要求在断路器上装设欠电压脱扣器。欠电压脱扣器的动作电压整定在（70%—35%）额定电压。欠电压脱扣器有瞬动式和延时式（有1s、3s、5s…-.）两种。延时式欠电压脱扣器使用于主干线或重要支路，而瞬动式则常用于一般支路。对于供电质量较差的地区，电压本身波动较大，接近欠电压脱扣器动作电压上限值，这种情况不适宜使用欠电压脱扣器。
三、安装方式
断路器的基本安装方式是垂直安装。但试验表明，热动式长延时脱扣器横装时，虽然散热条件有些不同，但它的动作值变化不大，作为短路保护的电磁铁，尽管反作用与重力有一些关系，横装时的误差也不过5%—10%左右，因此，采用热动—电磁式脱扣器的塑壳断路器也可以横装或水平安装。但脱扣器如是全电磁式（油杯脱扣器），横装时动作值误差高达20%—30%，鉴于此，装油杯脱扣器的塑壳式断路器只能垂直安装。万能式（框架式）断路器只能垂直安装，这与它的手柄操作方向有关，与弹簧的储能操作有关，且电磁铁释放、闭合装置、欠电压脱扣器等与重力关系比塑壳式的要大，另外，很多万能式断路器还有抽屉式安装，它们无法横过来或水平操作。对此，所有的万能式断路器都规定要垂直安装，且要求与垂直面的倾斜角不大于5。
