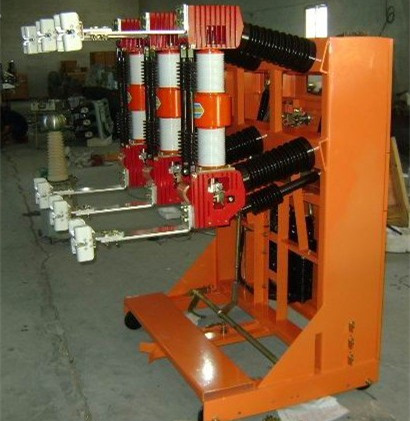

ZN23-40.5户内高压断路器 手车式真空断路器
ZN23-40.5真空断路器概述：
动作可靠、性能稳定、寿命长、维护简便，且无爆炸危险及污染，供工矿企业，发电厂及变电站控制之用，并适用于频繁操作的场所，也可用于切合电容器组等特殊场合。
8、地震烈度不超过8度。
15 额定工作电压 V AC DC110 AC DC 220
9 各相回路电阻 μΩ ≤50

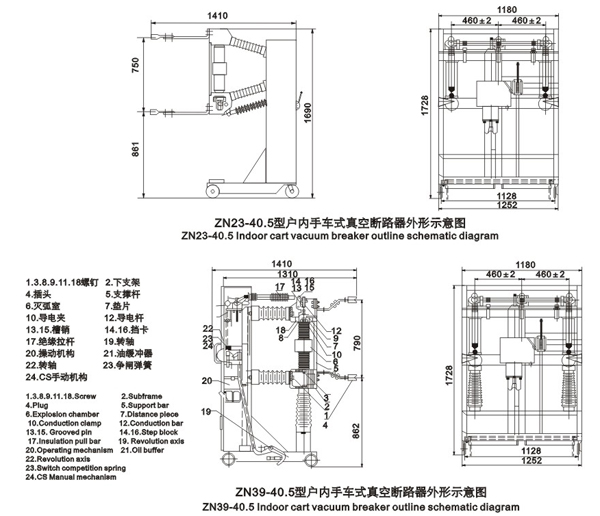

ZN23-40.5系列户内手车式真空断路器
手车式配置在JYN1-40.5手车上在JYN-40.5移开式金属封闭开关柜或GBC高压开关柜中使用，也可配置在KYN10-40.5手车上在KYN10-40.5组装式金属封闭开关柜中使用。本系列产品技术参数高、开断能力强、
l、周围空气温度上限不高于+40℃、下限不低于-10℃(允许在-30℃储运)：
2、海拔不超过1000m地区，产品使用在7.2kV系统中时，适用海拔可提高达3000m；
3、相对湿度：日平均值不大于95％，月平均值不大于90％；
4、饱和蒸汽压：日平均值不大于2.2×103MPa，月平均值不大于1.8×1 03MP孤在湿度期内温度急降时，可能凝露；
5、安装地点应无经常性的剧烈震动；
6、周围空气应不受腐蚀性或可燃性气体，水蒸汽的明显污染；
7、安装场所应保持干燥、清洁；
序号 项目 单位 参数
1 额定电压 KV 40.5
2 额定电流 A 1250 1600 2000
3 额定短路开断电流 KA 25 31.5 40
4 动稳定电流（峰值） KA 63 80
5 4s热稳定电流 KA 25 31.5
6 额定短路关合电流（峰值） KA 63 80
7 额定短路电流开断次数 次 20
8 额定操作顺序 分-0.3s-合分-180s-合分
9 额定操频率 Hz 50
10 额定雷电冲击耐受电压（全波） KV 185
11 1min 工频耐受电压 kV 95
12 合闸时间 ms ≤75
13 分闸时间 ms ≤60
14 机械寿命次 次 10000
序号 项目 单位 参数
1 触头开距 mm 25±3
2 接触行程 mm 8±2
3 平均合闸速度 m/s 0.6～0.9
4 平均分闸速度 m/s 1.8～2.2
5 三相分合不同期性 ms ≤2
6 触头合闸弹跳时间 ms ≤3
7 油缓冲器缓冲行程 mm 15±1
8 触头允许磨损累计厚度 mm 3
