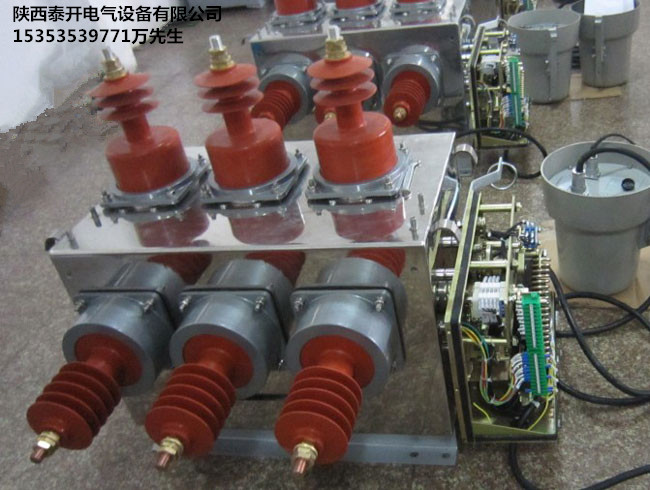

ZW10-12型户外高压真空断路器概述：

ZW10-12型户外高压真空断路器，主要用于10KV架空线路作为出线、分段及用户分界开关使用，断路器由开关本体及智能控制装置两部分组成。在环网供电线路中断路器作为分界开关使用，应配置双侧PT（一只可置开关本体）。选择控制装置可分别检测两侧电压，实现故障自动隔离及网络重构功能。在环网供电或单向射线状供电线路中，荣基断路器作为出线开关时，配进线侧PT（可内置PT），控制装置，可作为出线保护开关或重合器使用。断路器本体也可内置专用零序电流互感器，增加零序接地保护和报警功能，在单向射状供电方式中作为分段开关，分支开关或用户分界开关使用时，可选择内置单PT或内置单侧双PT控制装置，可实现故障自动隔离与故障定位功能。

产品特点:
1.采用永磁机构，该机构体积小，重量轻，结构简单，运动部件少，可靠性高。
2.可根据使用场合不同灵活配置开关本体和控制器，实现各种不同保护要求。
3.装置可实现手控，电控，红外控，遥控等多种控制手段，并可开通GPRS无线通讯进行远方监控。
4.开关本体可内置PT，PT各相均有保险，安装方便，运行安全可靠。5.开关本体可内置零序电流互感器，实现接地故障保护和报警功能。

真空断路器的基本术语和各部分的具体介绍：
1.真空断路器技术标准真空断路器在我国近十年来得到了蓬勃的发展，至今方兴未艾。产品从过去的ZN1～ZN5几个品种发展到现在数十多个型号、品种，额定电流达到5000A，开断电流达到50kA的较好水平，并已发展到电压达35kV等级。
80年代以前，真空断路器处于发展的起步阶段，技术上在不断摸索，还不能制定技术标准，直到1985年后才制定相关的产品标准。
目前国内主要依据标准为：
JP3855-96《3.6～40.5kV交流高压真空断路器通用技术条件》 　　DL403-91《10～35kV户内高压断路器订货技术条件》
这里需要说明：IEC标准中并无与我国JB3855相对应的专用标准，只是套用《IEC56交流高压断路器》。因此，我国真空断路器的标准至少在下列几个方面高于或严于IEC标准：

产品特点：
1、内部采用了特殊的抗凝露措施，确保箱体内绝缘；
2、转动方式采用专利技术，安装方便、动作可靠，避免因机械故障影响断路的性能；
3、不充油、不充气、体积小、重量轻、无需检修。
4、分断电流大，无污染，无需检修。
5、操纵既可电动，也可手动。

主要技术参数
额定参数
序号 项 目 单位 参 数
1 额定电压 KV 12
2 额定电流 A 630
3 额定频率 HZ 50
4 工频耐受电压 KV 42/48
5 雷电冲击电压（峰值） KV 75/85
6 额定短路开断电流 KA 6.3 12.5 16 20
7 额定短路关合电流(峰值) KA 16 31.5 40 50
8 额定短时耐受电流 KA 6.3 12.5 16 20
9 额定峰值耐受电流 KA 16 31.5 40 50
10 额定操作顺序  分—0.3S—合分—180S合分
11 额定短路电流开断次数 次 30
12 机械寿命 次 10000
13 动触头允许磨损累计厚度 mm 3 4
14 额定操作电压 配CT型弹簧操动机构 合闸线圈 V 直流或交流220V
  分闸线圈
15 过流脱扣线圈额定工作电流 A 5
16 电流互感器一、二次电流比  100/5.200/5.300/5.400/5.630/5
17 储能电机 客定电压 V 直流或交流220V
  功率 W ≤200
18 重量 Kg 150


机械参数
序号 项 目 单 位 参 数
1 触头开距 mm 11±1
2 触头行程 mm 3±0.5
3 平均分闸速度 m/s 1±0.2
4 平均合闸速度 m/s 0.8±0.2
5 合闸弹跳时间 ms ≤3
6 三相分闸同期性 ms ≤2
7 三相合闸同期性 ms ≤3
8 合闸时间 ms 40-60
9 分闸时间 ms 30-50
10 每极主回路电阻 ms ≤200
11 相间中心距  220±1.5
12 合闸状态触头弹簧长度 mm 25.5

隔离开关技术数据
序号 项 目 单 位 数 据
1 额定电压 KV 12
2 额定电流 A 630
3 4s热稳定电流(有效值) KA 20
4 动稳定电流(峰值) KA 50
5 1.2/50μs全波冲击电压(峰值) KV 相对地75断口85
6 1min工频耐压 KV 42
7 各相导电回路电阻 μΩ ≤60
8 合闸手动操作力矩 Nm ≤150
9 触刀刚合位置偏斜 mm ≤2
10 导电部分对地绝缘距离 mm ≥160
11 断口开距 mm ≥200

外形及安装尺寸

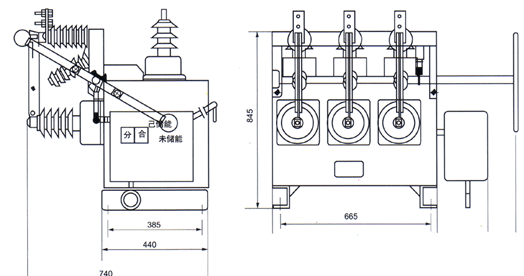

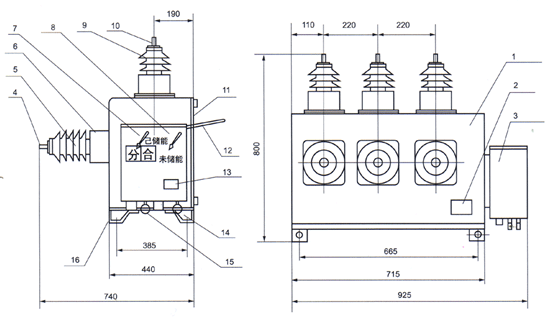

1、箱体   2、产品铭牌   3、操动机构   4、接线端字   5、绝缘子
6、电流互感器   7、分合指针   8、储能指针   9、绝缘子   10、接线端子
11、后盖板   12、手动储能摇柄   13、手动机构铭牌   14、手动合闸拉环
15、手动合闸拉环   16、接地螺栓
