智能消防泵自动巡检柜ZG-XFXJ-18.5/4

浙江中贵电气科技有限公司专业研发生产及销售EPS应急电源、UPS电源、消防巡检控制柜、直流屏、蓄电池、稳压器、火灾监控器、高低压配电设备等高新科技企业。并通过国家公安部消防产品认证，严格按照国家GB17945-2010、GB16806-2006标准组织生产。

公司是一家集专业化和现代化于一体的电源科技公司，公司拥有先进的生产检测设备和一支优秀的研发与维护的电源专业技术人才队伍，从而保证了中贵产品的先进性，创新性和稳定性，满足国内外各种不同环境、不同行业用户的需求。产品广泛应用与金融、通信、交通、电力、资金、工业、军事、医疗、建筑及消防等重要领域，质量与信誉深受客户好评。我们将涉足更多的领域，把具有国际先进技术和竞争力的新品不断推向市场，继续引领电源潮流，同时把追求卓越的品质、高效规范的服务和不断创新的技术贯彻完善。

产品消防认证  登录消防官网可查询WWW.CCCF.COM.CN

消防巡检柜

产品概述

a) ZG-XFXJ-（）型消防自动巡检控制设备是我公司近年来研制开发的新型电控产品，本产品主要用于企事业单位消防系统消防水泵、消防风机的日常巡回检测，产品采用可编程序控制器、变频调速器，应用人机界面等控制技术，实现了消防水泵、消防风机的自动巡回检测，通过自动巡检，使消防水泵、消防风机长期保持在可靠的运行状态。
  b) 设备名称：消防水泵自动巡检控制设备
  C) 规格型号：ZG-XFXJ-()
  d) 型号组成及内容：ZG—XFXJ—(）中贵电气 消防巡检柜 检最大回路数 巡检水泵的最大功率
  e) 使用环境：
  环境温度：-10~+40C
  环境湿度：0~9%且无结露
  环境中不含腐蚀、油性、灰尘及可燃性气体通风良好、避免阳光直接照射

规格范围：

额定电压：三相五线制380V
额定电流：AC 20-250A
巡检最大功率：单台水泵160KW（特殊可定做）
巡检回路：按要求
巡检周期：24小时
单泵巡检时间：10分钟（可根据用户要求设定）
控制方式：系统采用PLC控制，通过触摸屏进行数据设定，触摸屏界面显示巡检运行参数，可以实现手动/自动巡检操作，界面采用中文菜单并具有记忆功能，完成对故障时的参数记忆。

产品说明

1．巡检时发生消防会立即停止巡检，瞬时启动消防泵。
2．功能齐全可完成消防主回路及消防水泵、消防风机的低速无压巡检。
3．具有过电压、过电流、短路、缺相等保护。
4．巡检时发生故障自动巡检装置会发生声光报警，具有数据记忆功能可完成对故障时的瞬态参数记忆，便于维修、分析。
5．可通过界面显示巡检运行参数。（自选）
6．具有上位电话报警功能。（自选）
7．设备预留RS485通信接口，可完成对楼宇自控的运行状态远传。（自选）
8．具有巡检时故障参数打印功能。（自选

产品特点

   a) 消防泵巡检控制柜主要由总电源自动断路器、变频调速器、交流接触器、可编程序控制器、小型继电器、触摸屏等电器元件组成，变频调速器输出频率设定为10周低频频率，触摸屏用来设定消防水泵的巡检周期和时间，在可编程序控制器的控制下，变频调速器经交流接触器分别对被检测的消防水泵低频供电，使消防水泵、消防风机按设定的周期低速运行，达到巡廻检测的目的。当火警发生时，可编程序控制器接到消防命令，巡检柜自动瞬时停止工作，同时发出信号，启动消防配电柜给消防水泵、消防风机供电，实现灭火的功能。

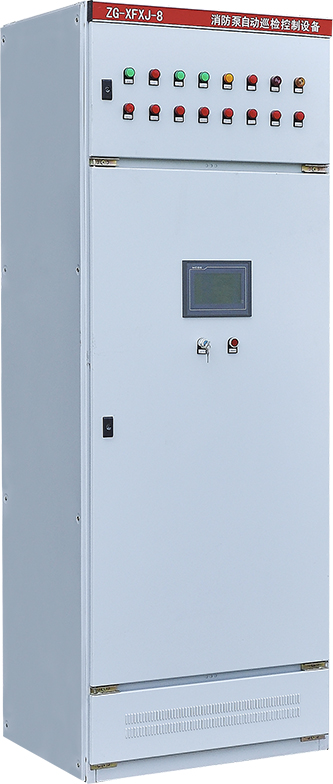

  b) 巡检柜面板设有数字电流表、巡检信号灯、手动/自动选择开关、电笛解除按钮和紧急停止按钮，正常情况下手动/自动选择开关设置在自动位置，巡检柜按触摸屏设定的周期和时间运行；也可以在手动状态下分别巡检单台水泵、风机。
  c) 巡检设备具有过电流、过电压、欠电压、缺相等保护功能，并设有过流故障信号灯，发生故障时巡检柜发出声光报警信号，触摸屏显示具体故障水泵、风机的位置。
  d) 巡检柜采用小型触摸屏进行数据设定，通过界面显示巡检运行参数，操作采用中文菜单并具有数据记忆功能，完成对故障时的瞬态参数记忆

技术参数

  a) 额定电压：3相380V
  b) 额定电流：AC250A
  c) 巡检最大功率：单台水泵160KW
  d) 巡检回路：最多10回路（特殊要求可以定制）
  e) 巡检周期：24小时，单泵巡检时间：10分钟（巡检周期和时间可根据需要设置）
    尺寸、重量
  a) 外形尺寸：单柜1000X800X2000(宽X厚X高)
  b) 重量：不大于600KG
