产品特点：
满足国家标准GB29364-2012《防火门监控器》的要求； 延长防火门监控器供电距离，保证系统供电稳定可靠； 监控局域分区内防火门打开、关闭及故障状态，可接收火灾报警信号，自动控制关闭常开防火门，同时 上传自身工作状态信息； 输出1路通信回路，通信容量可监控管理1*128组防火门； 与HDMC 门磁开关之间采用消防二总线通信及供电、仅使用一对NHRVS-2*1.5mm 通信线，节省了施 工和线缆成本，给现场施工和后期维护带来了极大的便利。
技术参数：
|
产品名称 |
防火门监控分机 |
|
|
规格型号 |
ZGFJ-RE |
|
|
电源参数 |
输入电源 |
AC220V/50Hz（取现场消防电源供电） |
|
输入功率 |
300W |
|
|
输出参数 |
输出电压 |
DC24V |
|
输出电流 |
5A/10A |
|
|
总线通信方式 |
1路CAN总线，1路二总线 |
|
|
通信线 |
NHRVS-2*1.5mm2 |
|
|
通信距离 |
可靠通信距离1000m |
|
|
电源线（监控功能） |
NHBV-2*2.5mm2 |
|
|
供电距离 |
配接30台常开门终端执行机构时≤200m |
|
|
输出接口 |
1路标准RS232接口，连接线≤15m，采用RVVP3*0.3mm2屏蔽线 |
|
|
1路RS485接口，连接线≤500m，采用NHRVS-2*1.0mm2双绞线 |
||
|
1路控制输出 |
||
|
其它技术参数及功能 |
输入 |
1路无源开关量信号 |
|
报警功能 |
声、光报警，显示报警地址和故障类型 |
|
|
密码功能 |
设有3个操作级别，适用于不同级别操作人员分级操作 |
|
|
显示功能 |
全中文LCD图形显示及LED指示 |
|
|
备用电源 |
断电后≥3小时 |
|
|
存储报警记录 |
≥10万条 |
|
|
环境温度 |
－10℃～＋70℃ |
|
|
环境湿度 |
相对湿度≤95% |
|
|
海拔高度 |
<4500m |
|
|
防护等级 |
IP41 |
|
|
安装方式 |
单面壁挂 |
|
|
外形尺寸 |
330*160*440(mm)长*宽*高 |
|
ZGFH防火门监控器
一、产品特点
*满足国家标准GB29364-2012《防火门监控器》相关技术要求
*最新嵌入式核心硬件，安全可靠
*软件设计容错性高，人机界面友好严谨内容丰富，具有建筑平面图布点功能，使用更方便直观
*分布式智能设计，管理可扩展至64台分机，集中管理，方便灵活
*三级管理木事，使用不同级别人员分级操作控制
*模块化设计维护方便，可扩展性强
*自备电时间不少于3小时
*通过相连防火门监控分机或直接监控防火门开启、关闭及故障状态信号
*与火灾报警系统通讯联动，关闭常开防火门，打开被锁止防火门
*具有向远程监控系统传输相关信息功能
二、技术参数
规格型号 ZGFH
电源参数 输入电源 AC220V/50HZ（取现场消防电源供电）
输入功率 300W
输出参数 输出电压 DC24V
输出电流 10A
总线通信方式 2路CAN总线，1路二总线
通信线 NHRVS-2x1.5 mm2
电源线（直接监控） NHBV-2x2.5 mm2
CAN总线通信距离 可靠通信2000m，超过2000m可通过扩展模块延长通信距离
二总线通信距离 可靠通信1000m，超过1000m可通过增加分机来扩展
1路标准RS232接口，连接线≤15m，采用RVVP3x0.3 mm2屏蔽线
输出接口 1路RS485接口，连接线≤500m，采用NHRVS-2x1.0 mm2双绞线
1路控制输出
其他技术 输入 1路无源开关量信号
参数及 报警功能 声光报警，显示报警地址和故障类型
功能 密码功能 设有3个操作级别，适用于不同级别操作人员分级操作
显示功能 全中文LCD图形显示及LED指示
打印功能 微型热敏打印机，汉字打印
备用电源 断电后≥3小时
存储报警记录 ≥10万条
环境温度 －10℃～＋70℃
环境湿度 相对湿度≤95%
海拔高度 <4500m
防护等级 IP41
安装方式 单面壁挂
外形尺寸 340x100x460（长x宽x高）
ZGMC防火门门磁开关
一、产品特点
*监控各种防火门开启、关闭状态
*可安装于各种形式的安全出口处外开式防火门
*选型、安装方便，可监测任意单开门、双开门
*使用安全可靠，一体化封闭设计
*旋压铝锌合金材质，喷砂工艺，简洁美观大方，适用于各类建筑内精装场所
*自有核心技术，取得专利证书
二、技术参数
设备名称 防火门门磁开关
规格型号 ZGMC
工作电压 DC24V由监控器主机或监控分机集中供电
工作电流 1mA
额定功率 24mW
总线通讯方式 消防二总线
通信线 NHRVS-2x1.5 mm2
报警显示 LED指示
地址编码 每组门唯一地址编码
环境温度 －20℃～＋70℃
环境湿度 相对湿度≤95%
海拔高度 <4500m
防护等级 IP30
安装方式 门框安装
外形尺寸 210x30x30（长x宽x高）

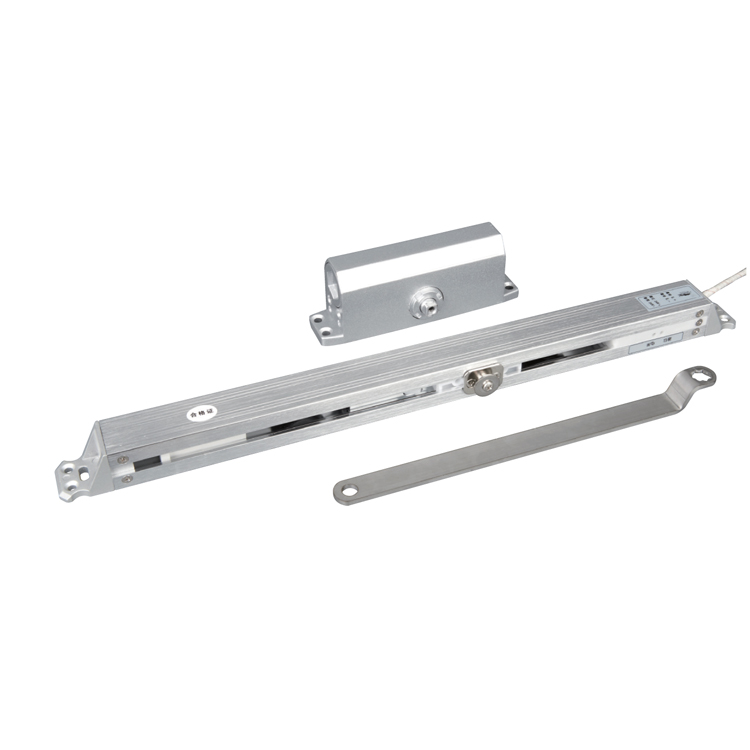

ZGBM防火门电动闭门器
一、产品特点
*唯一真实门开闭状态反馈
*卓越安全，断电自动二级缓存关门
*超级节能，开启到位上电亮灯，关闭自动断电
*超薄主体，推面、拉面门框都可以安装
*通电后，推门自动轻松复位（常开）
*可带动65KG、85KG、120KG、180KG门重
二、技术参数
设备名称 防火门电动闭门器
规格型号 ZGBM
工作电压 DC24V由监控器主机或监控分机集中供电
工作电流 100mA
额定功率 2.4W
电源线 消防二总线
总线通讯方式 NHRVS-2x1.5 mm2
通信线 LED指示
报警显示 防火门故障状态
使用寿命 大于10万次
环境温度 －20℃～＋70℃
环境湿度 相对湿度≤95%
海拔高度 <4500m
防护等级 IP30
安装方式 门框两面均可安装
外形尺寸 520mmx35mmx35mm（长x宽x高）

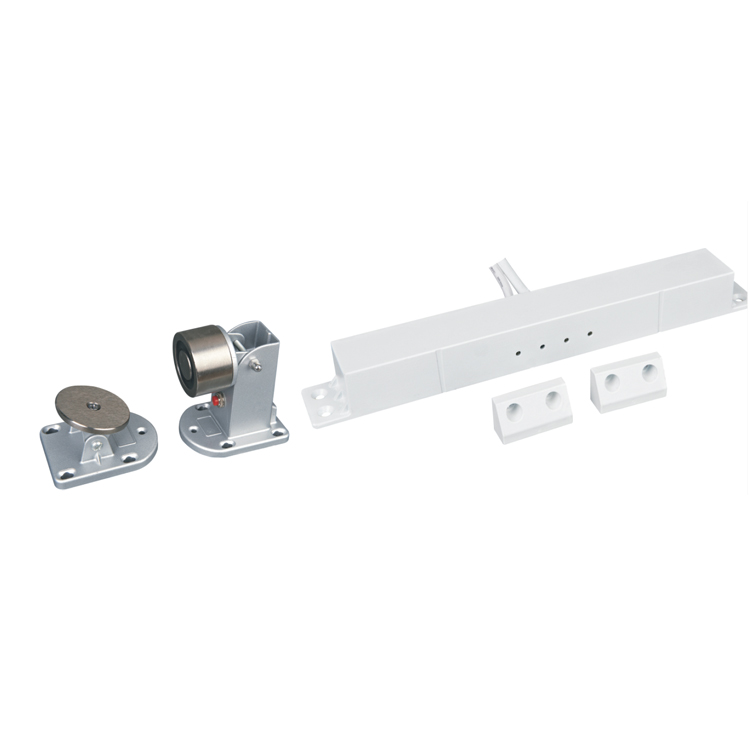

ZGSF防火门电磁释放器
一、产品特点
*DC24V供电至防火门电磁释放器及电磁门吸，门吸吸合防火门保持常开状态
*监测各种防火门开启、关闭状态，可监测任意单开门、双开门
*火灾联动时，接收指令防火门电磁释放器切断电磁门磁电源，释放的防火门在闭门器作用下自行关闭
*按下自带的手动释放按键，可现场手动关闭防火门
*安装便利，配置万向可调吸板
*品质保证，专用电工磁钢材料制作
*具有消磁和消除反向电动势设计
*工作模式安全可靠，通电常开，断电关门
二、技术参数
设备名称 防火门电磁释放器
规格型号 ZGSF
工作电压 DC24V
工作电流 80mA
额定功率 1.9W
吸合力 大于600N
环境温度 －20℃～＋70℃
环境湿度 相对湿度≤95%
海拔高度 <4500m
安装方式 墙、地面安装
