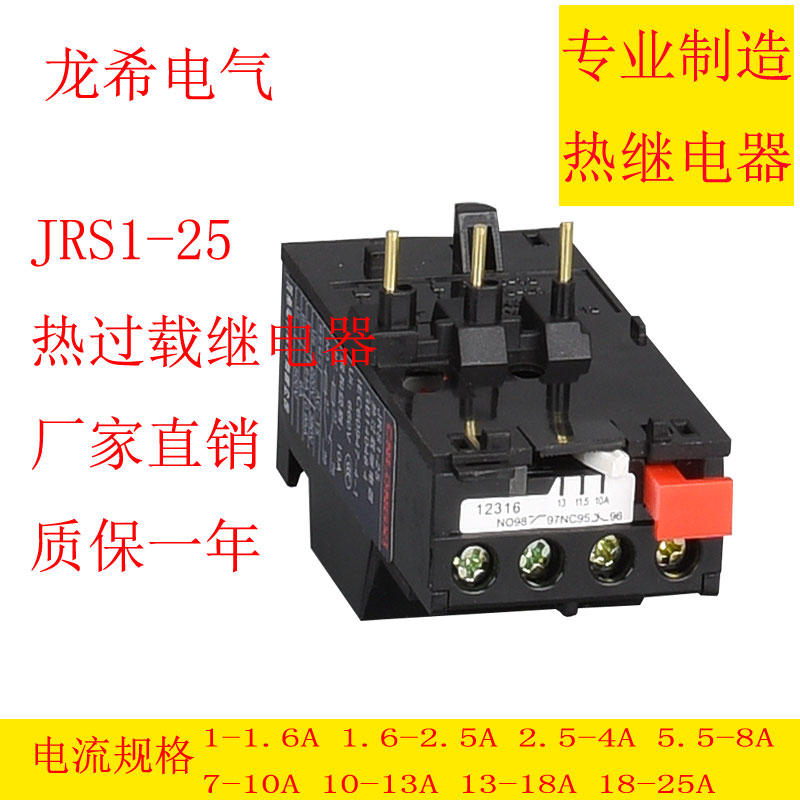

JRS1热过载继电器热保护器龙希电气
1.适用范围
JRS1系列热过载继电器(以下简称热继电器)主要用于交流50Hz/6OHz、电压至690V.电流0.1-80A的长期工作或间断长期工作的交流电动机的过载与断相保护。
热继电器具有断相保护、温度补偿、动作指示、手动复位、停止功能(手动复位与停止功能通过同一按钮实现)，该产品动作可靠，符合GB14048.4.GB14048.5.IEC60947-4-1等标准。
热继电器可与接触器接插安装，也可独立安装。
2. 工作条件
海拨高度:不超过2000m。
周围空气温度-5℃~+40℃ , 24h内平均温度不超过+35℃.
大气条件:在+40℃时大气相对湿度不超过50%.在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%.并考虑因温度变化发生在产品上的凝露。
污染等级为污染等级3,
安装面与垂直面的倾斜度不超过5°。
在无裸炸危险介质中.且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃存在的地方。
在有防雨设备及没有充满水蒸气的地方。
在无显著摇动、冲击和振动的地方。
3. 结构特点
三相双金属片式，脱扣扣级别为10A。
具有断相保护。
具有整定电流连续可调装置。
具有温度补偿。
具有动作指示。
具有手动复位按钮(有停止功能)。
具有电气上可公的一常开一常闭触头
注意事项
必须选用与所保护的电动机额定电流相同的热继电器，如不符合，热继电器将失去保护作用。热继电器除了接线螺钉外，其余螺钉均不得拧动，否则其保护特性即行改变。
主要技术参数如图
动作特性：三相负载平衡的动作时间
热继电器的型号和规格
JRS1配交流接触器对照表
如果你希望了解JRS1(LR1-D)系列热过载继电器的更多内容，如产品使用说明书，规格参数，价格，维修更换等信息，请联系我们。
