一、适用范围

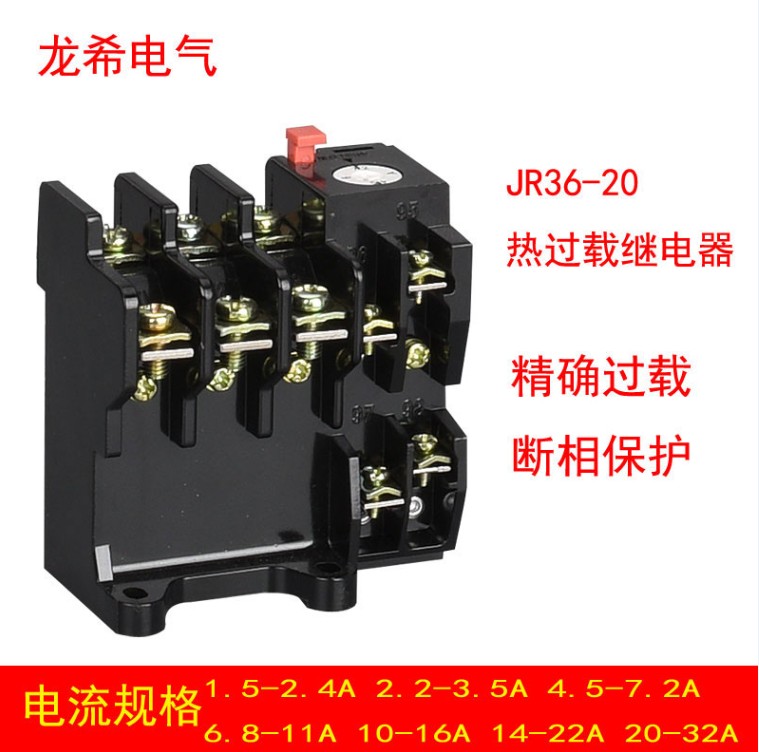

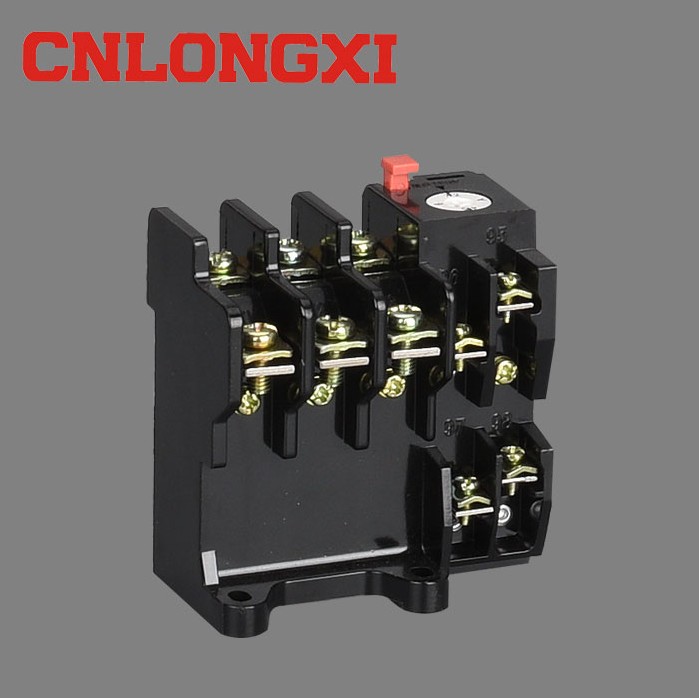

JR36系列热过载继电器适用交流50Hz/60Hz、电压至690V，电流至0.25-160A的长期工作或间断长期的交流电动机的过载与断相保护。
热继电器具有断相保护、温度补偿、自动与手动复位，动作可靠。
本产品符合：GB14048.4、IEC60947-4-1等标准。
热继电器只有独立安装方式。该产品与CJT1接触器组成QC36型的电磁起动器。
二、型号及含义
三、工作条件
3.1 海拔高度：不超过2000m。
3.2 周围空气温度为-5℃～+40℃，24小时内的平均温度不超过+35℃。
3.3
大气条件：在+40℃时大气相对湿度不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%，并考虑因温度变化发生在产品的凝露。
3.4
污染等级为3级
3.5
安装面与垂直面的倾斜不超过正负5度
3.6
地无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃存在的地方。
3.7
在有防雨雪设备及没有水蒸气的地方。
3.8
在无显著摇动、冲击和振动的地方。
四、结构特点
4.1
该系列热继电器为三相双金属片式，脱扣级别为10A。
4.2
具有差动式的断相保护。
4.3
具有整定电流连续可调装置。
4.4
具有温度补偿。
4.5
具有动作指示。
4.6
具有动作灵活性检测机构。
4.7
具有检测按钮，能手动断开常闭触头功能
4.8
具有手动与自动复位转换的调节结构。
4.9
具有电气上可分的一常开和一常闭触头。
4.10
安装方式：与接触器插入安装或独立安装。
五、动作特性：三相负载平衡时的动作时间如下图
2.热继电器的常闭及常开触头在表3所列的工作条件下能可靠断开与闭合1000次。
3.热继电器动作后的复位时间：为调整为自动复位时，其自动复位时间不大于5min：当调整为手动复位时其手动复位的时间不大于2min。
外形及安装尺寸
