供应复合开关 智能复合开关 低压复合开关 ZFK复合开关
复合开关  智能复合开关，低压复合开关，ZFK复合开关，复合开关    智能复合开关  3C认证复合开关
3C认证ZFK系列复合开关生产厂家，我们为您提供zfk低压复合开关、优质的3C认证复合开关产品，复合开关价格、复合开关加工、复合开关评测等相关信息，欢迎您的选购

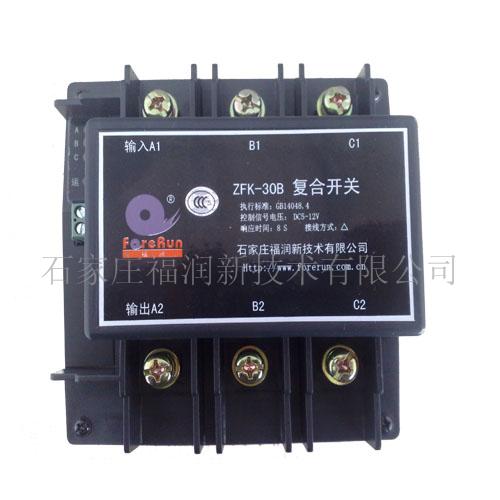

ZFK型智能低压复合开关是最新一代低压无功补偿装置中电容器的投切开关，是一种智能化的环保节能型控制执行部件，是我公司针对可控硅和交流接触器在低压无功补偿应用方面存在的先天不足而精心研制开发的最新科技成果。
本产品适用于对低压无功补偿电容器的通断控制。基本工作原理是将可控硅与磁保持继电器并接。使复合开关在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间又具有接触器无功耗的优点。
该产品与交流接触器、可控硅或固态继电器等开关元件相比较有很大的技术优势。主要优点是接到外部控制信号后，通过逻辑判断，自动寻找最佳投入(切除)点；保证过零投切，无涌流；触点不烧结；能耗小；无谐波注入；同时具有电压异常保护；缺相保护；元件故障保护；运行指示等功能。与同类产品相比，其在技术上具有极大的先进性，高效低耗，环保节能，尤其是在涌流和安全可靠性方面性能大大提高。
技术参数
1.工作环境条件
环境温度：-15℃～+45℃；
相对湿度：40℃时，20%～90%；
2.额定电压、工作电源及额定电流
额定工作电压：380V            三相四线交流50HZ;
允许偏差：三相电压同步变化不大于±20%;
波形为正弦波，失真度小于5%;
额定频率：50HZ±5%;
额定电流：24/30/38/45/60A。
3.主要技术指标：　
使用寿命：50万次
相                数：三相(△型接法)；单向(Y型接法)
控制容量：三相共补电容器组容量：≤16/20/25/30/40Kvar
分相补偿三相电容器组总容量：≤16/20/25/30/40Kvar
功                耗：≤2W
接点耐压：≥2000V
响应时间：≤60ms
连续两次接通间隔：≥15秒
智能电容器切换开关选型表
型　号        ZFK-16B        ZFK-20B        ZFK-25B        ZFK-30B        ZFK-40B
控制容量        ≤16Kvar≤20Kvar≤25Kvar≤30Kvar≤40Kvar
额定电流        24A        30A        38A        45A        60A
绝缘等级：在正常大气条件下，≥10MΩ
启动电压：直流：9～12V
输入阻抗：≥6.8K
导通阻抗:    ≤0.01Ω
主要技术特点
1.过零投切：
复合开关的基本工作原理是将可控硅与磁保持继电器并接，实现电压过零导通和电流过零切断，使复合开关在接通和断开的瞬间具有可控硅开关过零投切的优点，而在正常接通期间又具有接触器开关无功耗的优点。其实现方法是：投入时是在电压过零瞬间可控硅先过零触发，然后再将磁保持继电器吸合导通；而切出时是先将磁保持继电器断开，可控硅延时过零断开，从而实现电流过零切除。
2.采用单片机控制投切并智能监控可控硅、继电器以及输入电源和负载的运行状况，从而具备完善的保护功能：
1)电源电压缺相保护：工作电源缺相供电时，开关拒绝闭合；接通后若出现缺相则自动退投；
2)欠压保护：电压≤额定电压(220V)的20%时开关拒绝闭合；
3)自诊断故障保护：系统自动监控可控硅、磁保持继电器的运行状态，若其出现故障，则拒绝闭合或自动退投断开；
4)停电保护：接通后遇突然停电时，自动跳闸断开。
3.无谐波注入：由于导通瞬间是由可控硅过零触发，延时后由继电器吸合、导通，而继电器吸合导通就不会产生谐波。
4.功耗小：由于采用了磁保持继电器，控制装置只在投切动作瞬间耗电，平时不耗电；且由于磁保持继电器的的接触电阻小，因而不发热，这样就不用外加散热片或风扇，降低了成本。彻底避免了可控硅的烧毁现象，同时也对同机运行的其它电器不造成危害，真正达到了节能降耗的目的。
5.输入信号与复合开关光电隔离：抗干扰能力强，工作安全可靠。
6.产品采用先进的智能控制技术与最新的电子元器件，与同类产品相比，在涌流和安全可靠性方面具备极高的性能优势。
