3C认证ZFK系列复合开关生产厂家，我们为您提供zfk低压复合开关、优质的3C认证复合开关产品，复合开关价格、复合开关选型、复合开关评测等相关信息，欢迎您的选购

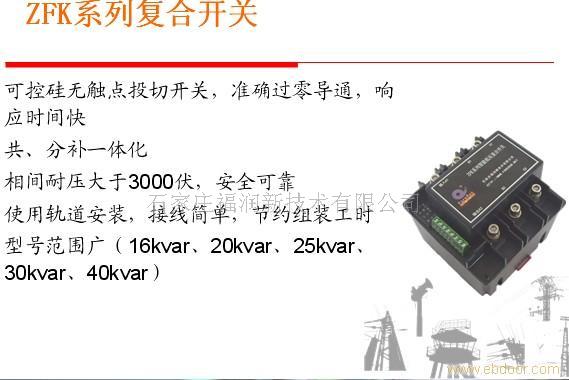

我厂家生产的复合开关适用于低压无功补偿电容组的通断控制。复合开关的基本工作原理是将可控硅与磁保持继电器并接。使复合开关在接通和断开的瞬间具有可控硅过零投切的优点，而在正常接通期间又具有接触器开关无功耗的优点。
一、复合开关技术参数
1.工作环境条件
环境温度：-15℃～+45℃；
相对湿度：40℃时，20%～90%；
2.额定电压、工作电源及额定电流
额定工作电压：380V      三相四线交流50HZ;
允许偏差：三相电压同步变化不大于±20%;
波形为正弦波，失真度小于5%;
额定频率：50HZ±5%;
额定电流：24/30/38/45/60A。
3.低压复合开关主要技术指标：　
使用寿命：50万次
相        数：三相(△型接法)；单向(Y型接法)
控制容量：三相共补电容器组容量：≤16/20/25/30/40Kvar
分相补偿三相电容器组总容量：≤16/20/25/30/40Kvar
功        耗：≤2W
接点耐压：≥2000V
响应时间：≤60ms
连续两次接通间隔：≥15秒
电容器切换开关选型表
型　号      ZFK-16B    ZFK-20B    ZFK-25B    ZFK-30B    ZFK-40B
控制容量  ≤16Kvar  ≤20Kvar  ≤25Kvar  ≤30Kvar  ≤40Kvar
额定电流  24A        30A          38A            45A              60A
绝缘等级：在正常大气条件下，≥10MΩ
启动电压：直流：9～12V
输入阻抗：≥6.8K
导通阻抗:  ≤0.01Ω
三、复合开关功能特点
1.过零投切：
复合开关的基本工作原理是将可控硅与磁保持继电器并接，实现电压过零导通和电流过零切断，使复合开关在接通和断开的瞬间具有可控硅开关过零投切的优点，而在正常接通期间又具有接触器开关无功耗的优点。其实现方法是：投入时是在电压过零瞬间可控硅先过零触发，然后再将磁保持继电器吸合导通；而切出时是先将磁保持继电器断开，可控硅延时过零断开，从而实现电流过零切除。
2.复合开关采用单片机控制投切并监控可控硅、继电器以及输入电源和负载的运行状况，从而具备完善的保护功能：
1)电源电压缺相保护：工作电源缺相供电时，开关拒绝闭合；接通后若出现缺相则自动退投；
2)欠压保护：电压≤额定电压(220V)的20%时开关拒绝闭合；
3)自诊断故障保护：系统自动监控可控硅、磁保持继电器的运行状态，若其出现故障，则拒绝闭合或自动退投断开；
4)停电保护：接通后遇突然停电时，自动跳闸断开。
3.无谐波注入：由于导通瞬间是由可控硅过零触发，延时后由继电器吸合、导通，而继电器吸合导通就不会产生谐波。
4.复合开关功耗小：由于采用了磁保持继电器，控制装置只在投切动作瞬间耗电，平时不耗电；且由于磁保持继电器的的接触电阻小，因而不发热，这样就不用外加散热片或风扇，降低了成本。彻底避免了可控硅的烧毁现象，同时也对同机运行的其它电器不造成危害，真正达到了节能降耗的目的。
5.复合开关输入信号与复合开关光电隔离：抗干扰能力强，工作安全可靠。
6.复合开关产品采用先进的控制技术与最新的电子元器件，与同类产品相比，在涌流和安全可靠性方面具备极高的性能优势。
