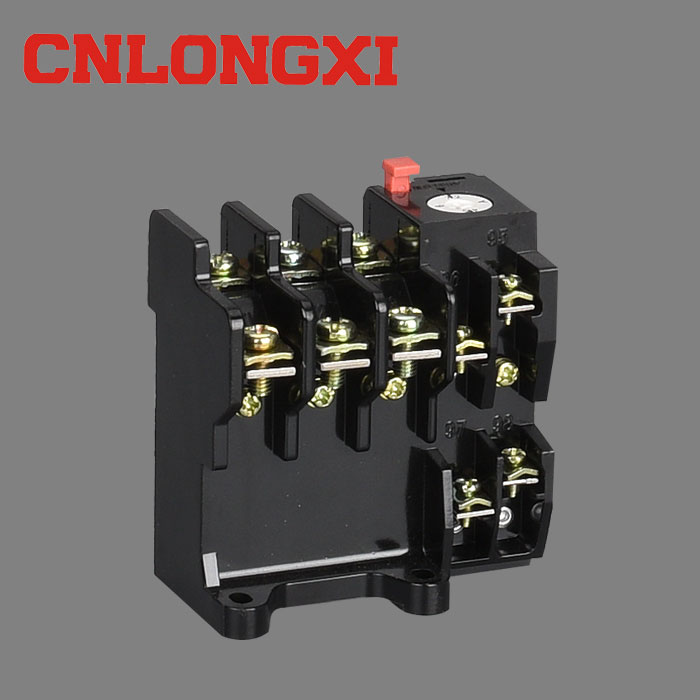

龙希电气JR36-20热过载继电器热继电器电机马达过载保护器
一、适用范围
二、型号及含义
三、工作条件
3.1
海拔高度：不超过2000m。
3.2 周围空气温度为-5℃～+40℃，24小时内的平均温度不超过+35℃。
四、结构特点
五、动作特性：三相负载平衡时的动作时间如下图
2.热继电器的常闭及常开触头在表3所列的工作条件下能可靠断开与闭合1000次。
3.热继电器动作后的复位时间：为调整为自动复位时，其自动复位时间不大于5min：当调整为手动复位时其手动复位的时间不大于2min。
外形及安装尺寸
如果你希望了解JR36系列热过载继电器的更多内容，如产品使用说明书，规格参数，价格，更换等信息，请联系我们。
JR36系列热过载继电器适用交流50Hz/60Hz、电压至690V，电流至0.25-160A的长期工作或间断长期的交流电动机的过载与断相保护。
热继电器具有断相保护、温度补偿、自动与手动复位，动作可靠。
本产品符合：GB14048.4、IEC60947-4-1等标准。
热继电器只有独立安装方式。该产品与CJT1接触器组成QC36型的电磁起动器。
3.3
大气条件：在+40℃时大气相对湿度不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最低温度不超过+25℃，该月的月平均最大相对湿度不超过90%，并考虑因温度变化发生在产品的凝露。
3.4
污染等级为3级
3.5
安装面与垂直面的倾斜不超过正负5度
3.6
地无爆炸危险介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃存在的地方。
3.7
在有防雨雪设备及没有水蒸气的地方。
3.8
在无显著摇动、冲击和振动的地方。
4.1
该系列热继电器为三相双金属片式，脱扣级别为10A。
4.2
具有差动式的断相保护。
4.3
具有整定电流连续可调装置。
4.4
具有温度补偿。
4.5
具有动作指示。
4.6
具有动作灵活性检测机构。
4.7
具有检测按钮，能手动断开常闭触头功能
4.8
具有手动与自动复位转换的调节结构。
4.9
具有电气上可分的一常开和一常闭触头。
4.10
安装方式：与接触器插入安装或独立安装。
