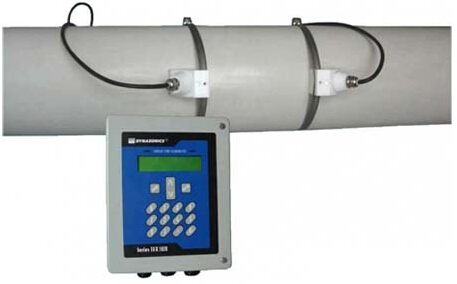

金湖宏创1000型外夹式超声波流量计

       HC-1000型外夹式超声波流量计利用了低电压、多脉冲发射接收原理，采用双平衡信号差分发射、接收专利技术和硬件参数无关化设计方法；通过选用国际上最新、最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。确保每台出厂的流量计都具有相同的性能。灵活多变的中文显示主机(壁挂F1标准型、壁挂F2防爆型、盘装S型、壁挂FN网络型)满足各种不同的工业现场。简单方便的传感器易于现场人员安装维护。
项目      性能/参数
测量主机    准确度      1.0  %
    重复性      0.2%
    流速范围：0-64m/s
    测量周期：500mS  (每秒2次，每个周期采集128组数据)
    测量原理：超声波时差原理，4字节IEEE754浮点运算
    显示接口：可连接2×10背光型汉字或者2×20字符型液晶显示器
    操       作： 外接16键轻触键盘以及PC计算机设参软件
    输       入： 3路4-20mA输入可选，准确度0.1%  ，可输入压力、液位、温度等信号，也可以作为数字接口使用
    两路三线制PT100铂电阻输入回路，可实现热量计量功能（焓差法）
    输出      电流信号  (可选模块)：4-20mA,  阻抗600Ω浮空，准确度0.1%  。  频率信号  (可选模块)：1-9999Hz之间任选，OCT输出。  脉冲信号：正、负、净流量及热量累计脉冲，双路OCT输出  (其中1   路脉冲宽度6~1000ms间可编程，默认200ms)  。  报警信号：双路OCT输出，可选近20种源信号。  数据接口：隔离RS485串行接口。
    通讯协议：MODBUS协议、MBUS协议、FUJI扩展协议，推荐使用MODBUS-RTU协议或者MODBUS-ASCII协议
    其它功能：自动记忆前64日、前32个月、前2  年的累积流量和工作状态；自动记忆前16次上、断电时间和流量并可实现自动或手动补加；  可编程定量控制器（可使用外部输入信号或MODBUS指令启动）；  1个双向串行接口可连接多个如4~20mA、数据记录器等外部设备；  工作参数可固化到机内的FLASH存储器中，上电时自动调出；  用户能够通过E-mail传送来的代码文件实现软件升级  故障自诊断功能。  故障时间计时器。
    工作电流      50mA  (不连接键盘显示和蜂鸣器不响的条件下)
    备用电池      使用CR2032，在24VDC断电条件下保持10万小时数据不丢失
    环境温度      -10℃～70℃(大于此温度范围要求请与厂家联系)
    工作时间      连续
    电  源      24VDC    8~30VDC    24VDC
    尺寸(mm)      Φ84      116×62      92×36
传感器      外缚式      标准S1型，适用管径DN15～100mm标准M1型，适用管径DN50～1000mm标准L1型，适用管径DN300～6000mm高温S1H型，适用管径DN15～100mm高温M1H型，适用管径DN50～1000mm其它厂家的传感器
    插入式：测量管道材质不限（不停产安装）适用于管径DN80以上。
    管段式：π型管段式：适用于管径DN25-DN40，整机测量精度±0.5%标准管段式：适用于管径DN50～DN1000，整机测量精度±0.5%
    信号电缆：专用SEYV75-2屏蔽双绞线缆，出厂标配5米，特定场合单根可加长至500  米（不推荐）。
    防护等级：IP68(可浸水工作)
    可测管道管材：钢、不锈钢、铸铁、PVC、铜、铝、水泥管等一切质地密致管道，允许有衬里。
    衬材：环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。
    内径：15mm～6000mm（π型管段式内径可小至2毫米）
    直管段长度：上游≥10D，下游≥5D，距泵出口处≥30D。
    测量介质种类：水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。
    浊 度：≤20000  ppm，污水测量效果好，绝大多数污水管道可稳定测量。
    温 度： -40℃～160℃
    流 向：可对正反向流量分别计量，并可计量净流量。
