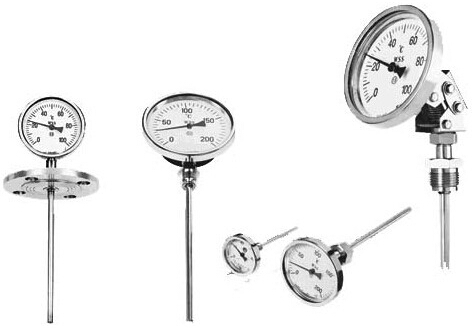

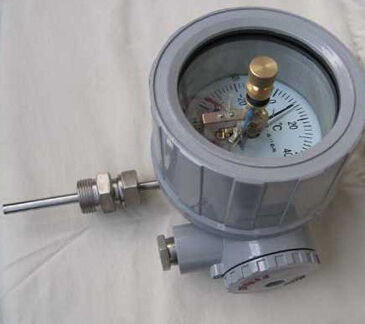

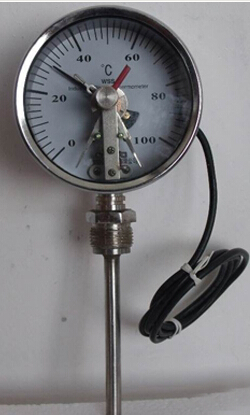

金湖宏创现场温度测控双金属温度计_

双金属温度计的详细资料：

应用

双金属温度计是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。

特点

●现场显示温度，直观方便；
●安全可靠，使用寿命长；
●多种结构形式，可满足不同要求。

工作原理

双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值

主要技术参数

●产品执行标准
JB/T8803-1998
GB3836-83
●标度盘公称直径：60，100，150
●精度等级：（1.0），1.5
●热响应时间：≤40S
●防护等级：IP55
○角度调整误差
角度调整误差应不超过其量程的1.0%
○回差
温度计回差应不大于基本误差限的绝对值
○重复性
温度计重复性极限范围应不大于基本误差限绝对值的1/2
○测温范围

测量范围℃	适用范围
测量范围℃	工业、商业	实验室、小型
-80～+40	√	√
-40～+80	√	√
0～50	√	√
0～100	√	√
0～150	√	√
0～200	√	√
0～300	√	√
0～400	√	√
0～500	√	√

○正常工作天气条件

工作场所	温度℃	相对湿度%
掩蔽场所	-25～+55	5～100
户外场所	-40～+85	5～100

○测量端形式

○外形及尺寸

形式	A	B	C	E	L	d
轴向型	65	23	73	-	75 100 150 200 300 400 500 750 1000	Φ6 Φ8 Φ10
	105	23	73	-
	155	23	73	-
径向型	65	50	110	34
	105	50	110	34
	105	50	110	34
135°向型	105	23	85	-
135°向型	155	23	85	-
万向型	105	23	178	120
万向型	155	23	178	120

○安装固定形式
●可动外螺纹管接头

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

●可动内螺纹管接头

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

●固定螺纹管接头

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

●卡套螺纹接头

M	H	SW	d
M12×1.5	15	19	Φ6
M16×1.5	15	22	Φ8
M20×1.5	16	24	Φ10

●卡套螺纹接头

D	D0	D1	SW	d0	d
Φ60	Φ42	Φ24	Φ22	Φ9	Φ8 Φ10

●固定法兰

D	D1	D2	H	d0	d
Φ105	Φ75	Φ55	Φ16	Φ14	Φ8 Φ10

注：可提供ANSI、JB、HG等标准法兰。

型号命名方法

HC-W	温度仪表
\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|
	S	金属膨胀式
	\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|
		S	感温元件双金属片
		\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|
			表壳公称直径
			3 4 5	160 100 150
			\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	位置特征
				0 1 2 8	轴向（直型）径向（角型） 135°向（钝角型）万向（可调角型）
				\| \| \| \| \| \| \| \| \| \| \| \| \| \|	安装固定装置
					0 1 2 3 4 5 6	无固定装置可动外螺纹可动内螺纹固定螺纹固定法兰卡套螺纹卡套法兰
					\| \| \| \| \| \| \|	防护形式
						无（未标注） W F	普通型防护型防腐型
						\| \| \|
HC-W	S	S	-4	8	1	W		典型型号示例

型号及规格

○轴向型

型号	测温范围	精度等级	保护管材料	规格		安装固定装置
型号	测温范围	精度等级	保护管材料	D	L	安装固定装置
HC-WSS -330	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	无固定装置
HC-WSS -440				Φ100
HC-WSS -500				Φ150
HC-WSS -301				Φ60		可动外螺纹
HC-WSS -401				Φ100
HC-WSS -501				Φ150
HC-WSS -302				Φ60		可动内螺纹
HC-WSS -402				Φ100
HC-WSS -502				Φ150
HC-WSS -303				Φ60		固定螺纹
HC-WSS -403				Φ100
HC-WSS -503				Φ150
HC-WSS -304				Φ60		固定法兰
HC-WSS -404				Φ100
HC-WSS -504				Φ150
HC-WSS -305				Φ60		卡套螺纹
HC-WSS -405				Φ100
HC-WSS -505				Φ150
HC-WSS -306				Φ60
HC-WSS -406				Φ100		卡套法兰
HC-WSS -506				Φ150		卡套法兰

○径向型

型号	测温范围	精度等级	保护管材料	规格		安装固定装置
型号	测温范围	精度等级	保护管材料	D	L	安装固定装置
HC-WSS -310	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	无固定装置
HC-WSS -410				Φ100
HC-WSS -510				Φ150
HC-WSS -311				Φ60		可动外螺纹
HC-WSS -411				Φ100
HC-WSS -511				Φ150
HC-WSS -312				Φ60		可动内螺纹
HC-WSS -412				Φ100
HC-WSS -512				Φ150
HC-WSS -313				Φ60		固定螺纹
HC-WSS -413				Φ100
HC-WSS -513				Φ150
HC-WSS -314				Φ60		固定法兰
HC-WSS -414				Φ100
HC-WSS -514				Φ150
HC-WSS -315				Φ60		卡套螺纹
HC-WSS -415				Φ100
HC-WSS -515				Φ150
HC-WSS -316				Φ60
HC-WSS -416				Φ100		卡套法兰
HC-WSS -516				Φ150		卡套法兰

○135°向型

型号	测温范围	精度等级	保护管材料	规格		安装固定装置
				D	L
HC-WSS -420	-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	无固定装置
HC-WSS -520				Φ150
HC-WSS -421				Φ100		可动外螺纹
HC-WSS -521				Φ150
HC-WSS -422				Φ100		可动内螺纹
HC-WSS -522				Φ150
HC-WSS -423				Φ100		固定螺纹
HC-WSS -523				Φ150
HC-WSS -424				Φ100		固定法兰
HC-WSS -524				Φ150
HC-WSS -425				Φ100		卡套螺纹
HC-WSS -525				Φ150
HC-WSS -426				Φ100		卡套法兰
HC-WSS -526				Φ150

选型须知

1)型号
2)表盘直径
3)精度等级
4)安装固定形式
5)测温范围
6)长度或插入深度
例A：万向型，表盘直径Φ100，测温范围0～400℃，1.5级，活动外螺纹M27×2，长度450mm，ZY-WSS-481， 0～400℃，L=450， M27×2，1.5级。

安装方法示意

直接连接头示意

○垂直管道安装方法

代号	M	D	D1	D2	D	h	H
TH48A	M16 1.5	Φ36	Φ48	Φ7	Φ7	27	80
TH48B	M20 1.5	Φ40	Φ18	Φ14	Φ7	27	60
TH48C	M27 1.5	Φ47	Φ28	Φ22	Φ17	32	60
TH48D	M33 1.5	Φ55	Φ36	Φ30	Φ21	34	120
TH48E	NPT1/2	Φ39	Φ27	Φ21	Φ16	35	60 120
TH48F	NPT3/4	Φ47	Φ31	Φ25	Φ20	40
TH48G	NPT1	Φ47	Φ41	Φ35	Φ30	45

<, TD>

TH48B

代号	M	D	D1	D	h	H
TH48A	M16 1.5	Φ47	Φ18	Φ18	30	90
M33 1.5	Φ55	Φ24	Φ24	30	150
TH48C	NPT1/2	Φ39	Φ16	Φ16	30	90
TH48D	NPT3/4	Φ47	Φ20	Φ20	35	90 150
TH48E	NPT1	Φ47	Φ30	Φ30	40	90 150

代号	M	D	D1	d	H
TH50A	M16 1.5	Φ26	Φ28	Φ18	90
TH50B	M20 1.5	Φ30	Φ36	Φ24	150
TH50C	M27 1.5	Φ39	Φ27	Φ16	90
TH50D	NPT1/4	Φ27	Φ31	Φ20	90 150
TH50E	NPT1/2	Φ21	Φ41	Φ30
TH50F	NPT3/4	Φ34	Φ41	Φ30

○垂直管道安装方法

○弯曲管道安装方法

○法兰安装方法

代号	M	D	D1	d	H
TH50A	M16 1.5	Φ26	Φ28	Φ18	90
TH50B	M20 1.5	Φ30	Φ36	Φ24	150
TH50C	M27 1.5	Φ39	Φ27	Φ16	90
TH50D	NPT1/4	Φ27	Φ31	Φ20	90 150
TH50E	NPT1/2	Φ21	Φ41	Φ30
TH50F	NPT3/4	Φ34	Φ41	Φ30

双金属温度计选型须知
在选用双金属温度计时要充分考虑实际应用环境和要求，如表盘直径、精度等级、安装固定方式、被测介质种类及环境危险性等。除此之外，还要重视性价比和维护工作量等因素。此外，双金属温度计在运输、安装、使用过程中，应避免碰撞温度探杆，为保证测量的准确性，探杆擦入被测介质的长度应不小于探杆长度的2/3，安装时禁止扭动仪表外壳。
