导波雷达物位计

导波雷达物位计

一、产品概述

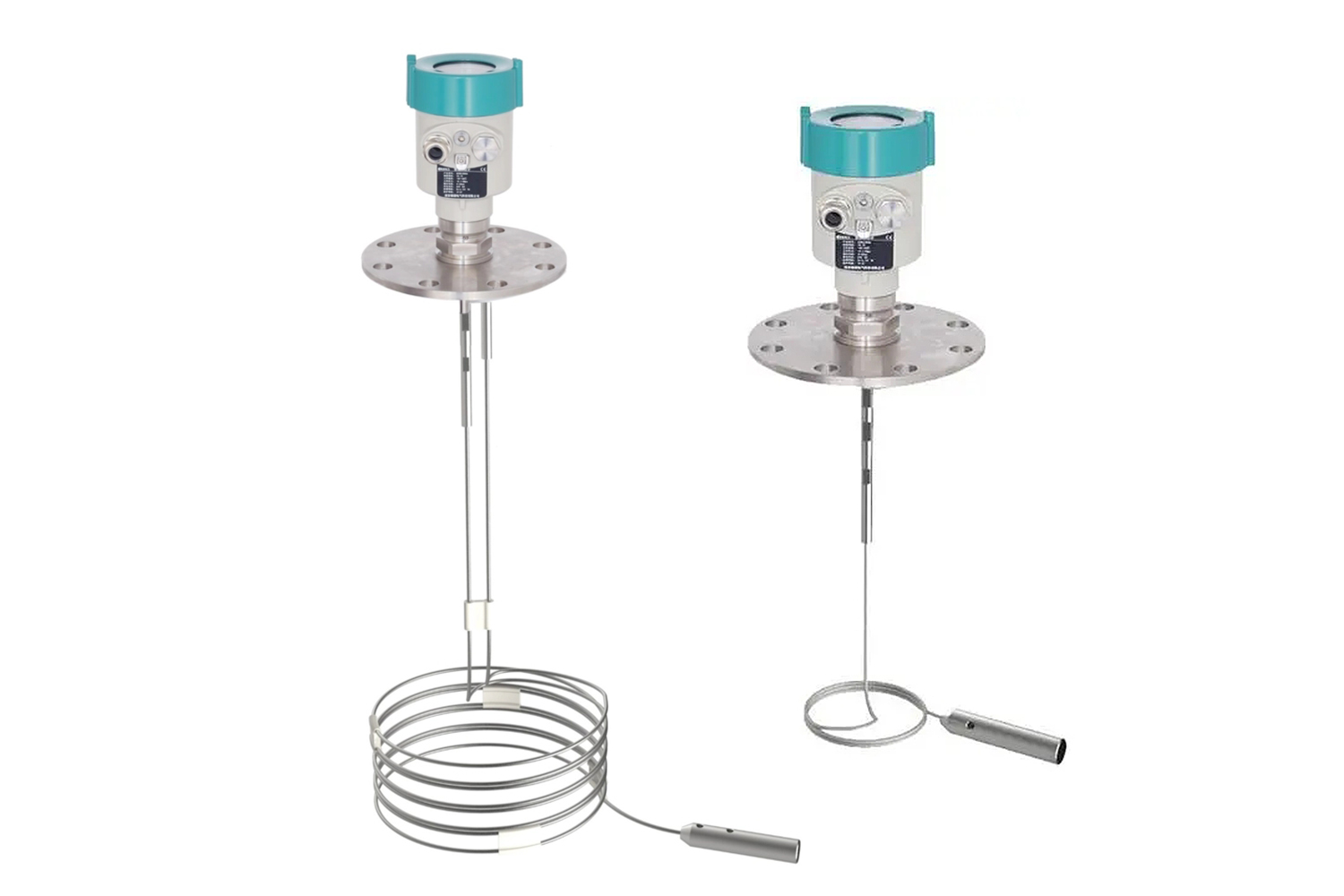

导波雷达物位计是一款采用时域反射（TDR）测量原理的接触式物位测量仪表。可广泛应用于测量液体、浆料及糊状物等的距离、物位、体积、重量，也可用于测量粉末、颗粒等固体介质。因其采用了更高的动态信号和更窄的脉冲，所以和传统的雷达物位计相比，该系列仪表的精度和重复性更佳。

二、测量原理

低强度电磁脉冲以纳秒级宽度被发射并沿着刚性或柔性的导体以光速行进，当脉冲接触到介质表面时被反射。反射信号被仪表接收，发射脉冲与接收脉冲的时间间隔与基准面到被测介质表面的距离成正比。通过测量发射与接收的时间间隔，来实现基准面至被测介质表面距离的测量。

①时间 1：产生初始脉冲

②时间 2：沿导体向下行进，速度 C（光速）

③时间 3：脉冲遇到被测介质表面发生反射

④时间 4：反射脉冲被接收，并被处理器记录

⑤脉冲信号从被发射到被接收之间的时间差 T，与基准面到介质表面的距离 D 成正比：D=C×T/2

⑥测量的基准面是：螺纹底面或法兰的密封面

⑦ A:量程 B:低位 C:满位 D:盲区图1 测量原理示意图

⑧运行时，保证高料位不能进入测量盲区D

三、技术优势

? 更高的动态信号和更窄的脉冲带来更高精度与重复性

? 低介电常数介质的更佳选择

? 能量集中，具有更强抗干扰能力，大大提高了可靠性

? 测量盲区更小，对于小罐测量也会取得优异效果

? 测量灵敏、刷新速度快、安装简便、牢固耐用、免维护

? 几乎不受温度、压力、水蒸汽、泡沫、粉尘等复杂工况的影响

? 采用两线制回路供电的技术，供电电压和输出信号通过一根两芯电缆传输，节省成本

? 采用先进微处理器和独特回波处理技术，可适用于各种复杂工况

? 发射功率极低，可安装于各种金属、非金属容器内，对人体环境均无伤害

? 带有按键的显示屏可方便设置仪表的参数

? 更小的体积，减少安装难度

四、技术参数

构造	整个测量系统由表头和传感器组成，只有一体型结构
测量原理	时域反射原理 (TDR)、2GHz 脉冲频率
可测介质	液体、浆料、粉末、颗粒
基本测量值	发射波和反射波的时间差
附加测量值	物位、距离、体积、重量
盲区	基准面 0.3m 以内，取决于传感器类型及被测介质的介电常数
最大量程	缆式杆式外包 PTFE 式	30m 6m 6m
	见测量距离示意图
被测介质的相对介电常数 ( εr)	≥ 1.5
精度	见精度示意图 (精度指标的参比条件遵照 JJG971-2002 标准，见下页表)
重复性	±1mm
防爆等级	Exia II CT6；Exd II BT4；
防护等级	IP67
阻尼时间	默认 1s (可调整 0...40s)
最大物位变化	10 m ? min
显示	液晶显示 (中文，英语，德语)，带 4 个按键
显示工作温度	-20℃...+70℃ (超过此温度范围时，液晶显示可能会损坏)
显示分辨率	1mm
运输及储存温度	-40℃...100℃
环境温度	-20℃...+70℃ (根据工业产品元器件温度标准)
相对湿度	<95%
过程温度及压力 (过程连接处)	-40℃...200℃ -0.1...4.0Mpa
	具体取决于过程连接处同时存在的温度及压力等级
热冲击耐受	＜40℃/s
耐振	机械震动 l0m/s2 , (10~150)Hz

过程连接

电气连接

输出参数

精度指标的参比条件遵照 JJG971-2002 标准

仪表材质
